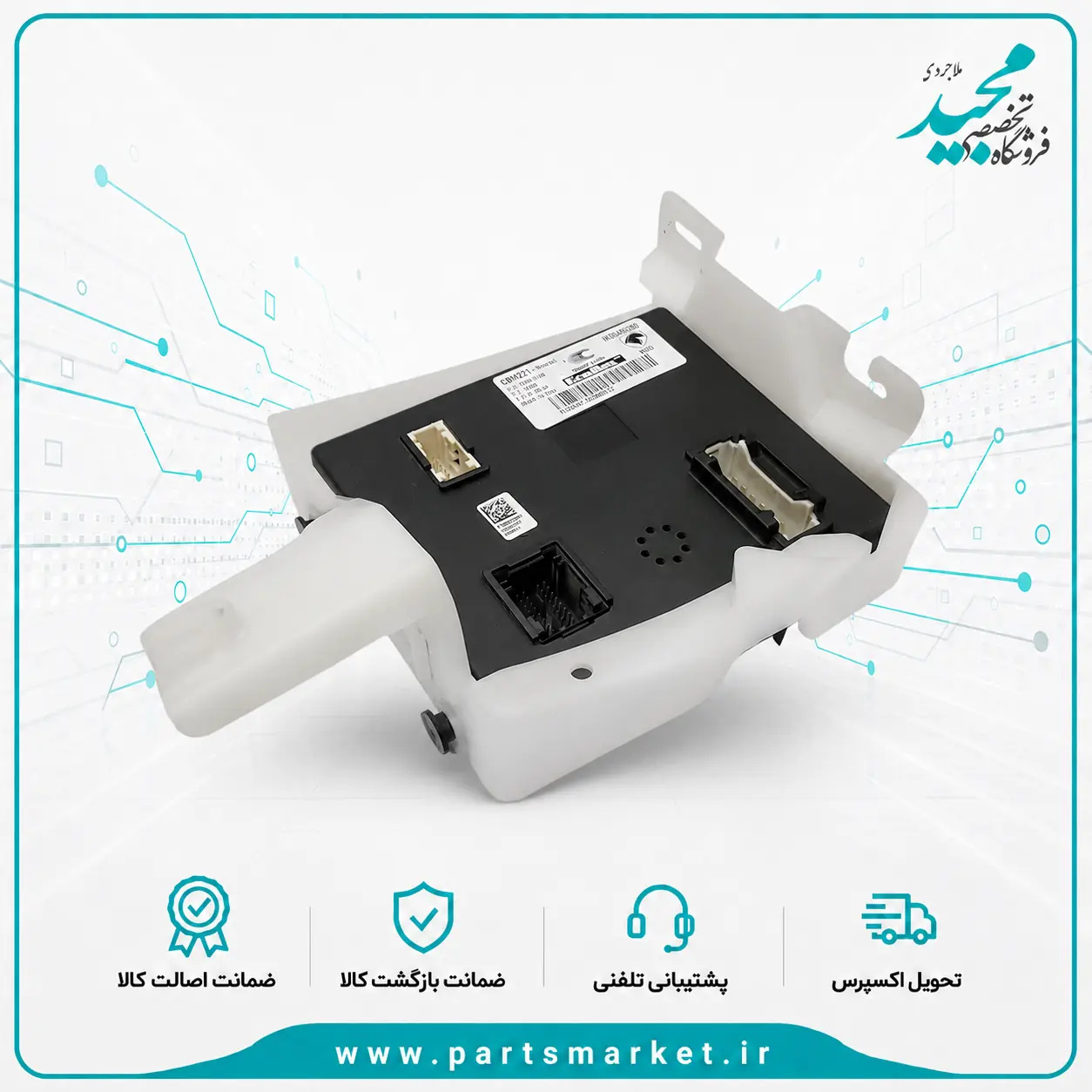

در خرید نود داخل اتاق سورن، فقط سه‌سوکت بودن یا برند کروز برای انتخاب قطعه کافی نیست. نود داخل اتاق CBM-BCM سه سوکت سورن IK00486280 کروز یک یونیت مشخص از سامانه مالتی‌پلکس خودرو است که با شماره فنی IK00486280 شناخته می‌شود. طبق مشخصات درج‌شده در پارت مارکت، این محصول برای خودروی سورن ثبت شده، برند آن کروز است، وضعیت آن نو و آکبند اعلام شده و محل قرارگیری آن داخل اتاق و زیر داشبورد است.

این قطعه در گروه نود داخل اتاق سامانه مالتی‌پلکس قرار می‌گیرد. عنوان معرفی فروشگاه، این محصول را با عبارت CBM-BCM سه سوکت سورن S90 کروز معرفی می‌کند. بنابراین هنگام تطبیق، شماره IK00486280، سه‌سوکت بودن، برند کروز و نوع معماری خودرو باید هم‌زمان بررسی شوند.

مشخصات نود CBM-BCM سورن IK00486280

در صفحه فعلی این محصول، سال تولید مشخصی برای خودرو درج نشده است؛ بنابراین نباید بر اساس شباهت با نودهای دیگر، بازه سال ساختی برای IK00486280 حدس زد. همچنین نسخه سخت‌افزار، نسخه نرم‌افزار و شماره جایگزین رسمی برای این قطعه در صفحه فروشگاه ذکر نشده‌اند.

CBM-BCM در سیستم برق سورن چه نقشی دارد؟

در سیستم مالتی‌پلکس، بسیاری از تجهیزات برقی خودرو به‌صورت مستقیم و مستقل از یکدیگر کنترل نمی‌شوند. چند یونیت الکترونیکی از طریق شبکه با یکدیگر ارتباط دارند و هرکدام بخشی از ورودی‌ها، خروجی‌ها و فرمان‌های سیستم برق بدنه را مدیریت می‌کنند. نود داخل اتاق CBM-BCM یکی از این یونیت‌هاست.

در مستندات فنی سیستم ECO-MUX سمند و سورن، BCM یکی از نودهای اصلی شبکه معرفی شده و در کنار FCM و ICN به دسته‌سیم اصلی خودرو متصل است. این ساختار نشان می‌دهد که نود داخل اتاق فقط یک جعبه رله یا فیوز نیست، بلکه یک واحد الکترونیکی شبکه‌ای است که در تبادل و اجرای فرمان‌های بخش‌های مختلف خودرو نقش دارد.

به همین دلیل، اگر چند عملکرد برقی داخل خودرو هم‌زمان دچار اختلال شوند، نود CBM-BCM می‌تواند یکی از بخش‌هایی باشد که باید بررسی شود. با این حال، چنین علائمی به معنی خرابی قطعی خود یونیت نیستند؛ تغذیه، سیم‌کشی، کانکتورها و سایر نودهای شبکه نیز باید بررسی شوند.

اهمیت سه‌سوکت بودن این نود

سه‌سوکت بودن یکی از مهم‌ترین ویژگی‌های ظاهری IK00486280 است. این مشخصه کمک می‌کند نمونه حاضر از CBMهای چهار سوکت، تک نودهای جدیدتر و سایر خانواده‌های NBCM تفکیک شود. هنگام بررسی قطعه قبلی، تعداد کانکتورها، محل قرارگیری آن‌ها، شکل قفل‌ها و اطلاعات لیبل باید با این محصول مقایسه شوند.

اما سه‌سوکت بودن به‌تنهایی سازگاری را اثبات نمی‌کند. برای مثال، نود داخل اتاق CBM-BCM سه سوکت سورن پلاس IK00882080 کروز نیز در فروشگاه وجود دارد. هر دو سه سوکت و از برند کروز هستند، اما شماره فنی و کاربرد ثبت‌شده متفاوتی دارند.

اهمیت شماره فنی IK00486280

در قطعات الکترونیکی، شماره فنی یکی از مطمئن‌ترین معیارهای تشخیص است. کد IK00486280 در عنوان و اطلاعات این محصول ثبت شده و بهتر است هنگام سفارش با لیبل یونیت قبلی مقایسه شود.

اگر روی خودرو شماره‌ای متفاوت مشاهده می‌شود، نباید فقط به دلیل سه‌سوکت بودن قطعه یا کروز بودن آن، IK00486280 را جایگزین مستقیم فرض کرد. حتی در خانواده سورن، نمونه‌های دیگر با شماره‌های متفاوت در بازار و پارت مارکت ثبت شده‌اند.

تفاوت IK00486280 با IK00882080 سورن پلاس

یکی از نزدیک‌ترین محصولات برای مقایسه، نمونه سه سوکت سورن پلاس با کد IK00882080 است. هر دو محصول توسط کروز عرضه شده‌اند و هر دو عنوان CBM-BCM سه سوکت دارند؛ اما فروشگاه آن‌ها را به‌صورت دو محصول مجزا ثبت کرده است.

برای نمونه IK00882080، پارت مارکت خودرو را سورن پلاس و بازه کاربرد را «از 1400 به بالا» ثبت کرده است. در مقابل، صفحه IK00486280 فقط سورن را به‌عنوان خودرو اعلام کرده و سال تولید مشخصی ارائه نمی‌کند. این تفاوت‌ها نشان می‌دهد که نباید صرفاً بر اساس تعداد سوکت، این دو نود را معادل دانست.

اگر روی خودرو IK00882080 نصب شده است، خرید IK00486280 بدون تأیید فنی توصیه نمی‌شود. همین قاعده در جهت عکس نیز صادق است.

تفاوت با CBM تک نود چهار سوکت سمند YG20240302

نمونه دیگری که از نظر خانواده سیستم به این محصول نزدیک است، نود داخل اتاق CBM تک نود چهار سوکت سمند YG20240302 کروز است.

این قطعه نیز از برند کروز و در خانواده CBM قرار دارد، اما تک نود، چهار سوکت و دارای شماره YG20240302 است. بنابراین تفاوت آن با IK00486280 فقط در تعداد سوکت خلاصه نمی‌شود؛ شماره فنی و معماری محصول نیز متفاوت است.

اگر خودرو در اصل سه‌سوکت بوده، تبدیل آن به نسخه چهار سوکت یا تک نود نباید بدون دستورالعمل معتبر و بررسی سیم‌کشی انجام شود. مشابه بودن نقش عمومی CBM دلیل کافی برای تبدیل مستقیم نیست.

تفاوت با NBCM سورن IK01750880 سازه پویش

برای سورن و سورن پلاس، معماری دیگری نیز در فروشگاه ثبت شده است: نود داخل اتاق NBCM سورن IK01750880 سازه پویش.

این محصول از خانواده NBCM و با برند سازه پویش ثبت شده و برای سورن و سورن پلاس از سال 1401 به بعد معرفی شده است. بنابراین شباهت در نام خودرو نباید باعث شود NBCM سازه پویش و CBM-BCM کروز جایگزین مستقیم یکدیگر تلقی شوند.

در عمل، قبل از خرید باید مشخص شود خودرو از معماری ECO-MUX کروز، NBCM یا سیستم دیگری استفاده می‌کند.

سیستم ECO-MUX و جایگاه BCM

راهنمای الکتریکال ECO-MUX سمند و سورن نشان می‌دهد در این معماری، BCM، FCM و ICN از نودهای اصلی مرتبط با دسته‌سیم خودرو هستند. BCM داخل اتاق قرار دارد، FCM بخش دیگری از تجهیزات را مدیریت می‌کند و ICN مربوط به مجموعه نشان‌دهنده‌هاست.

این تقسیم وظایف توضیح می‌دهد چرا گاهی خرابی یا قطع ارتباط یک نود می‌تواند اثراتی فراتر از یک مصرف‌کننده منفرد داشته باشد. برای مثال، اگر ارتباط شبکه مختل شود، ممکن است چند فرمان یا وضعیت به‌درستی میان یونیت‌ها منتقل نشوند.

از همین رو، تعویض CBM-BCM بدون بررسی سایر بخش‌های شبکه می‌تواند باعث شود علت اصلی ایراد همچنان باقی بماند.

چه علائمی می‌توانند بررسی CBM-BCM را ضروری کنند؟

بروز چند مشکل الکتریکی هم‌زمان می‌تواند تعمیرکار را به سمت بررسی نود داخل اتاق هدایت کند. موارد زیر از جمله نشانه‌هایی هستند که نیاز به عیب‌یابی بیشتر دارند:

• اختلال هم‌زمان در چند تجهیز برقی بدنه؛
• عملکرد نامنظم راهنما، فلاشر یا برخی چراغ‌ها؛
• اختلال در قفل مرکزی یا شیشه‌بالابرها در صورت ارتباط با این نود در پیکربندی خودرو؛
• عملکرد غیرعادی برخی ورودی‌ها و کلیدهای داخل کابین؛
• ثبت خطاهای ارتباطی مربوط به BCM در دستگاه دیاگ؛
• عدم برقراری ارتباط با نود داخل اتاق؛
• وجود آثار رطوبت، خوردگی یا سوختگی در کانکتورها.

هیچ‌کدام از این نشانه‌ها به‌تنهایی اثبات‌کننده خرابی IK00486280 نیستند. ممکن است ایراد از فیوز، سیم‌کشی، اتصال بدنه، مصرف‌کننده یا نود دیگری باشد.

بررسی‌های ضروری پیش از تعویض

کنترل تغذیه نود

قبل از تعویض باید اطمینان حاصل شود که تغذیه‌های موردنیاز BCM وجود دارند. در مدارهای مالتی‌پلکس، قطع یکی از خطوط تغذیه می‌تواند باعث شود بخشی از عملکردهای یونیت از کار بیفتد یا دستگاه دیاگ نتواند با آن ارتباط برقرار کند.

کنترل سه کانکتور

هر سه سوکت باید از نظر شل شدن پین، عقب رفتن پایه، تغییر رنگ، سولفاته شدن یا شکستگی قفل بررسی شوند. اتصال ضعیف می‌تواند ایرادهایی متناوب ایجاد کند که گاهی با خرابی خود برد اشتباه گرفته می‌شوند.

بررسی خطاهای شبکه

اگر چند نود به‌صورت هم‌زمان خطای ارتباط دارند، احتمال مشکل در شبکه، سیم‌کشی یا تغذیه مشترک باید بررسی شود. عدم ارتباط با BCM به‌تنهایی دلیل کافی برای تعویض یونیت نیست.

مقایسه لیبل قطعه قبلی

پیش از سفارش، از لیبل و کانکتورهای نود قدیمی عکس واضح تهیه کنید. شماره IK00486280، برند کروز و سه‌سوکت بودن باید با محصول موردنظر مطابقت داشته باشند.

آیا این نود فقط برای سورن مناسب است؟

طبق مشخصات مستقیم صفحه پارت مارکت، خودرو برای این محصول «سورن» ثبت شده است. هرچند برخی منابع بازار IK00486280 را در خانواده سمند و سورن نیز معرفی می‌کنند، برای محتوای این صفحه بهتر است سازگاری تأییدشده فروشگاه ملاک قرار گیرد.

بنابراین استفاده روی سمند یا مدل دیگری نباید صرفاً بر اساس اطلاعات عمومی بازار قطعی فرض شود. اگر هدف نصب روی خودرویی غیر از سورن است، شماره فنی و مستندات فنی باید جداگانه بررسی شوند.

آیا IK00486280 همان نود سورن پلاس است؟

خیر. پارت مارکت برای سورن پلاس نمونه جداگانه IK00882080 سه سوکت و همچنین NBCM سازه پویش IK01750880 را ثبت کرده است. وجود این محصولات مستقل نشان می‌دهد نام سورن و سورن پلاس به‌تنهایی برای انتخاب نود کافی نیست.

اگر خودرو سورن پلاس است، ابتدا باید شماره فنی یونیت فعلی بررسی شود و سپس محصول متناظر انتخاب شود.

آیا قطعه جدید نیاز به پیکربندی دارد؟

صفحه پارت مارکت برای IK00486280 درباره نیاز یا عدم نیاز قطعی به برنامه‌ریزی یا پیکربندی پس از نصب توضیحی ارائه نکرده است. بنابراین نمی‌توان ادعا کرد که هر قطعه نو مستقیماً و بدون هیچ مرحله نرم‌افزاری قابل استفاده است.

با این حال، مستندات فنی سیستم ECO-MUX نشان می‌دهند نود BCM در این معماری دارای پیکربندی متناسب با نوع خودرو است. در منابع آموزشی تخصصی نیز برای تعویض BCM یا FCM در سیستم ECO-MUX به بررسی و تنظیم پیکربندی نوع خودرو اشاره شده است.

این اطلاعات به معنی الزام یکسان برای هر قطعه موجود در بازار نیست، اما نشان می‌دهد پس از تعویض نود، بررسی پیکربندی با دستگاه عیب‌یاب مناسب اقدام منطقی و فنی است.

تفاوت نو بودن با آماده نصب بودن

طبق مشخصات فروشگاه، IK00486280 نو و آکبند است. اما در قطعات الکترونیکی، نو بودن لزوماً به معنی آن نیست که یونیت در تمام خودروها بدون بررسی نرم‌افزاری قابل استفاده است.

در صورت وجود نیاز به انتخاب نوع خودرو، پیکربندی یا هماهنگی با شبکه، این مراحل باید با دستگاه مناسب و توسط تعمیرکار آشنا با سیستم ECO-MUX انجام شوند. بهتر است از تغییرات غیراصولی در سیم‌کشی یا نرم‌افزار برای تطبیق یک نود نامتناسب خودداری شود.

نکات نصب و نگهداری

طبق مشخصات فروشگاه، این نود داخل اتاق و زیر داشبورد قرار دارد. هنگام باز و بست باید از کشیدن دسته‌سیم و فشار دادن کانکتورها خودداری شود. سه کانکتور باید بدون دستکاری پایه‌ها و با قفل صحیح در محل خود قرار گیرند.

اگر روی نود قبلی آثار سوختگی یا ذوب‌شدگی دیده می‌شود، پیش از نصب قطعه جدید باید دلیل ایجاد جریان غیرعادی یا اتصال کوتاه مشخص شود. تعویض نود بدون رفع علت اصلی می‌تواند قطعه جدید را نیز آسیب‌پذیر کند.

در صورت وجود رطوبت در محل نصب، مسیر نفوذ آب باید بررسی شود. رطوبت و اکسیدشدگی کانکتورها می‌توانند باعث ایرادهای ارتباطی یا قطعی مقطعی شوند.

راهنمای سفارش نود IK00486280

برای سفارش این محصول بهتر است اطلاعات قطعه قبلی در دسترس باشد: شماره فنی، تصویر لیبل، نمای سه کانکتور و برند سازنده. اگر کد IK00486280 و برند کروز روی قطعه فعلی دیده می‌شوند، تطبیق اولیه با محصول حاضر روشن‌تر است.

اگر روی خودرو IK00882080، YG20240302 یا IK01750880 درج شده است، نباید محصول حاضر صرفاً بر اساس نام سورن سفارش داده شود. هر یک از این شماره‌ها به صفحه و معماری مستقل تعلق دارند.

همچنین اگر نود خودرو قبلاً تعویض شده یا سیم‌کشی دستکاری شده است، بهتر است قبل از خرید، نوع شبکه با دستگاه عیب‌یاب شناسایی شود.

محصولات مرتبط برای مقایسه

برای خودروهای خانواده سورن، چند محصول نزدیک در پارت مارکت وجود دارد که مقایسه آن‌ها برای شناسایی سیستم مفید است. IK00882080 سورن پلاس سه سوکت کروز از نظر تعداد سوکت نزدیک است، اما شماره فنی و کاربرد متفاوت دارد.

YG20240302 سمند و سورن تک نود چهار سوکت کروز از خانواده CBM است، ولی ساختار متفاوتی دارد. NBCM سورن IK01750880 سازه پویش نیز به معماری دیگری تعلق دارد. هیچ‌یک از این قطعات بدون تأیید فنی جایگزین مستقیم IK00486280 محسوب نمی‌شوند.

سوالات متداول نود CBM-BCM سورن IK00486280

این نود چند سوکت دارد؟

طبق عنوان مستقیم محصول در پارت مارکت، IK00486280 یک نود داخل اتاق سه سوکت است. تعداد سوکت یکی از مشخصات اصلی شناسایی آن است.

این محصول برای سورن است یا سورن پلاس؟

صفحه مستقیم IK00486280 در پارت مارکت خودرو را «سورن» ثبت کرده است. برای سورن پلاس، نمونه‌های مستقلی مانند IK00882080 و IK01750880 در فروشگاه وجود دارند.

آیا IK00882080 جایگزین IK00486280 است؟

چنین جایگزینی مستقیمی از اطلاعات بررسی‌شده قابل تأیید نیست. هر دو سه سوکت و کروز هستند، اما شماره فنی و کاربرد ثبت‌شده متفاوتی دارند.

آیا YG20240302 چهار سوکت می‌تواند جای این مدل نصب شود؟

بدون بررسی فنی خیر. YG20240302 یک CBM تک نود چهار سوکت است و صفحه مستقلی دارد. تبدیل سه سوکت به چهار سوکت نباید فقط بر اساس شباهت نام CBM انجام شود.

اگر دیاگ با BCM ارتباط نگیرد، یونیت خراب است؟

لزوماً خیر. قطعی تغذیه، اتصال بدنه ضعیف، ایراد کانکتور یا مشکل شبکه نیز می‌تواند باعث عدم ارتباط شود. این موارد باید قبل از تعویض بررسی شوند.

آیا نود نو بعد از نصب نیاز به پیکربندی دارد؟

پارت مارکت الزام قطعی برای این محصول اعلام نکرده است. با این حال، مستندات ECO-MUX نشان می‌دهند BCM در این سیستم دارای پیکربندی متناسب با خودرو است؛ بنابراین پس از نصب، بررسی تنظیمات با دستگاه مناسب اقدام منطقی است.

جمع‌بندی برای انتخاب صحیح IK00486280

نود داخل اتاق CBM-BCM سه سوکت سورن IK00486280 کروز یک یونیت مشخص از شبکه مالتی‌پلکس خودرو است که با سه مشخصه اصلی کد IK00486280، سه‌سوکت بودن و برند کروز شناسایی می‌شود. طبق مشخصات پارت مارکت، این محصول برای سورن ثبت شده، نو و آکبند و ساخت ایران است و محل نصب آن داخل اتاق زیر داشبورد اعلام شده است.

در زمان خرید، بهتر است این نود با IK00882080 سورن پلاس، YG20240302 چهار سوکت و NBCM سازه پویش اشتباه نشود. شباهت نام خودرو یا برند به‌تنهایی برای جایگزینی کافی نیست. شماره فنی، تعداد کانکتورها و معماری شبکه باید با قطعه فعلی خودرو تطبیق داده شوند. همچنین اگر خرابی نود هنوز قطعی نشده، بررسی تغذیه، سیم‌کشی، کانکتورها و خطاهای شبکه پیش از تعویض می‌تواند از خرید غیرضروری یا نصب یونیت نامتناسب جلوگیری کند.
