در سیستم مالتی‌پلکس خانواده سمند، سورن و دنا، همه یونیت‌ها داخل داشبورد یا محفظه موتور قرار ندارند و بخشی از مدیریت تجهیزات برقی در خود درب انجام می‌شود. نود داخل درب DCN سمند دنا IK00275280 سازه پویش یکی از همین یونیت‌هاست که طبق مشخصات پارت مارکت با شماره فنی IK00275280، برند سازه پویش و عنوان فنی DCN EF7 IK00275280 ثبت شده است. محل نصب این قطعه نیز به‌طور مشخص «داخل درب سمت راننده» اعلام شده است.

برای خرید این نود، شماره IK00275280 اهمیت بیشتری از عبارت عمومی «نود درب دنا» یا «یونیت درب سمند» دارد. طبق مشخصات فروشگاه، این محصول برای دنا، سورن، سمند، دنا پلاس و سورن پلاس و برای خودروهای تولیدشده از سال 1392 به بعد ثبت شده است. با این حال، حضور نام یک خودرو در جدول سازگاری به معنی آن نیست که تمام تیپ‌ها و سال‌های آن خودرو الزاماً از همین DCN استفاده می‌کنند؛ شماره فنی و معماری مالتی‌پلکس خودرو باید قبل از سفارش تطبیق داده شوند.

این محصول در دسته نود داخل درب سامانه مالتی‌پلکس قرار گرفته است. قرار گرفتن DCN در دسته‌ای مستقل از نود داخل اتاق، نود جلو و نود صندوق نیز نشان می‌دهد که این قطعه وظیفه و محل مشخص خود را در شبکه دارد و نباید با سایر یونیت‌های خودرو اشتباه گرفته شود.

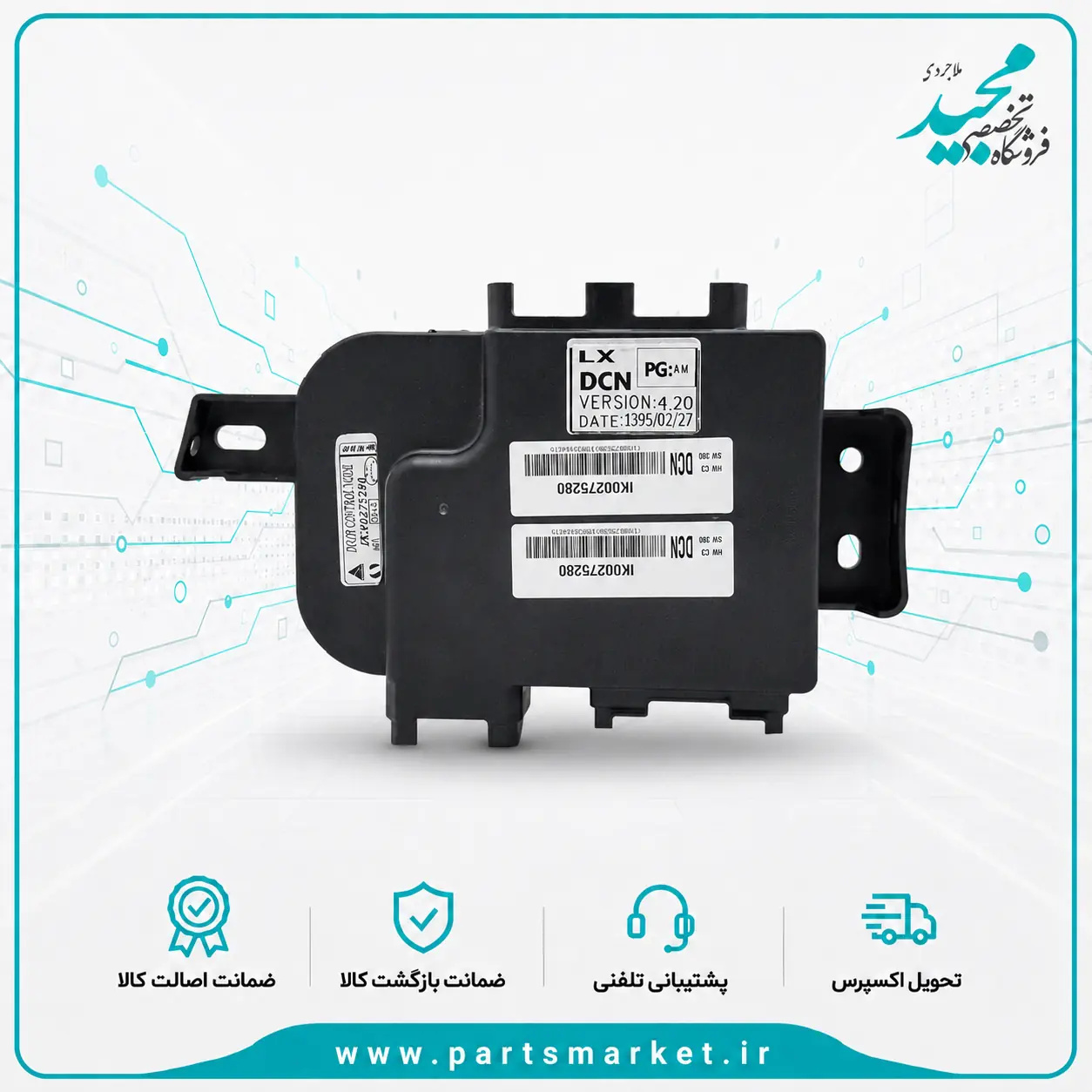

مشخصات نود داخل درب DCN IK00275280

طبق مشخصات درج‌شده در فروشگاه، این محصول با ویژگی «جعبه ایساکو» نیز نمایش داده شده است. این عبارت ویژگی بسته‌بندی یا عرضه محصول در همان صفحه است و نباید از آن نتیجه گرفت که تمام نمونه‌های موجود در بازار الزاماً شرایط یکسانی دارند.

صفحه محصول تعداد سوکت، تعداد پایه، نسخه سخت‌افزار و نرم‌افزار و نیاز یا عدم نیاز به برنامه‌ریزی پس از نصب را مشخص نکرده است. به همین دلیل این موارد نباید از روی تصاویر مشابه یا DCN خودروهای دیگر حدس زده شوند.

DCN چیست و چه نقشی در شبکه خودرو دارد؟

DCN یا Door Control Node یک نود الکترونیکی مرتبط با تجهیزات برقی درب است. در معماری مالتی‌پلکس، بخشی از کلیدها، موتورهای الکتریکی و فرمان‌های مربوط به درب می‌توانند به‌جای اتصال مستقیم و مستقل به سایر بخش‌های خودرو، از طریق یک نود محلی مدیریت شوند.

مزیت این ساختار آن است که تعدادی از ورودی‌ها و خروجی‌های مربوط به درب در یک واحد کنترل متمرکز می‌شوند و یونیت می‌تواند اطلاعات را از طریق شبکه با سایر نودهای خودرو مبادله کند. در نتیجه، DCN فقط یک کلید یا رله ساده نیست و بخشی از ساختار الکترونیکی خودرو محسوب می‌شود.

برای IK00275280، محل قرارگیری «داخل درب سمت راننده» مستقیماً توسط پارت مارکت ثبت شده است. بنابراین هنگام عیب‌یابی مشکلات مرتبط با تجهیزات برقی درب راننده، این نود می‌تواند یکی از اجزایی باشد که بررسی می‌شود. با این حال، خرابی هر تجهیز درب لزوماً به معنی خرابی DCN نیست.

چرا محل نصب درب سمت راننده مهم است؟

در سمت راننده معمولاً مجموعه بیشتری از فرمان‌های مرتبط با درها در دسترس قرار دارد. به همین دلیل نود نصب‌شده در این بخش می‌تواند در شبکه برق بدنه نقش مهم‌تری نسبت به یک کلید منفرد داشته باشد.

با وجود این، نباید فهرست دقیق قابلیت‌های IK00275280 را بدون نقشه فنی به آن نسبت داد. برای مثال، اگر شیشه‌بالابر، آینه، قفل یا کلیدی در درب راننده دچار مشکل شده است، باید مسیر همان تجهیز بررسی شود تا مشخص شود ایراد از مصرف‌کننده، کلید، سیم‌کشی یا DCN است.

اهمیت شماره IK00275280

شماره IK00275280 مهم‌ترین شناسه این محصول است. عنوان عمومی «DCN EF7» یا «نود درب دنا» برای سفارش دقیق کافی نیست، زیرا ممکن است در نسل‌های مختلف شبکه یا تأمین‌کنندگان دیگر شماره‌های متفاوتی وجود داشته باشد.

اگر DCN فعلی خودرو در دسترس است، بهترین روش این است که تصویر واضحی از لیبل آن تهیه شود و شماره IK00275280 با محصول موردنظر مطابقت داده شود. اگر شماره روی قطعه متفاوت است، حتی اگر شکل قاب و محل نصب مشابه باشد، ابتدا باید همان شماره به‌صورت مستقل بررسی شود.

سازگاری با سمند، سورن و دنا

طبق جدول مستقیم پارت مارکت، این محصول برای پنج خانواده خودرو ثبت شده است: سمند، سورن، دنا، دنا پلاس و سورن پلاس. بازه تولید نیز از 1392 به بعد درج شده است.

این فهرست گسترده نشان می‌دهد IK00275280 در چند خودرو از خانواده محصولات ایران‌خودرو مورد استفاده قرار گرفته، اما به معنی سازگاری قطعی با تمام نمونه‌های تولیدشده از سال 1392 به بعد نیست. در همین خانواده خودروها نودهای جلو، داخل اتاق و صندوق با نسل‌ها و سازندگان مختلف وجود دارند و تغییرات مشابه می‌تواند در DCN نیز رخ داده باشد.

برای احراز سازگاری چه مواردی بررسی شوند؟

• شماره IK00275280 روی یونیت قبلی؛
• برند سازه پویش؛
• DCN بودن قطعه؛
• محل نصب در درب سمت راننده؛
• مدل دقیق خودرو؛
• سال تولید خودرو؛
• شکل و آرایش کانکتورها؛
• سایر شماره‌ها و اطلاعات روی لیبل؛
• نوع نود شناسایی‌شده در دستگاه عیب‌یاب، در صورت امکان.

تفاوت DCN با نود جلو FN

یکی از قطعات مرتبط در همین معماری، نود جلو FN سمند سورن دنا سازه پویش است. این قطعه برای بخش جلوی خودرو تعریف شده و صفحه آن برای دنا، سورن، سمند و دنا پلاس از سال 1394 به بعد ثبت شده است.

FN و DCN دو نود متفاوت هستند. FN در بخش جلوی خودرو فعالیت می‌کند، در حالی که DCN IK00275280 طبق صفحه محصول داخل درب سمت راننده قرار دارد. ارتباط آن‌ها در یک شبکه به معنی یکسان بودن وظیفه یا قابل جایگزینی بودن نیست.

تفاوت DCN با NBCM داخل اتاق

محصول مرتبط دیگر نود داخل اتاق NBCM دنا سازه پویش است. این نود با عنوان NBCM و شماره IK01403980 شناخته می‌شود و در بخش داخل اتاق قرار می‌گیرد.

NBCM و DCN هر دو ممکن است در برق بدنه مشارکت داشته باشند، اما محل نصب و حوزه عملکرد آن‌ها متفاوت است. اگر ایراد فقط در تجهیزات یک در دیده می‌شود، بررسی DCN و سیم‌کشی همان در منطقی‌تر از تعویض مستقیم NBCM است. برعکس، اگر مشکلات در چند بخش مختلف کابین دیده می‌شوند، بررسی شبکه گسترده‌تری نیاز است.

آیا خرابی شیشه‌بالابر به معنی خرابی DCN است؟

خیر. کار نکردن شیشه‌بالابر می‌تواند به دلایل مختلفی مانند خرابی موتور شیشه‌بالابر، کلید، سیم‌کشی، فیوز، اتصال در سوکت یا ایراد مکانیکی مجموعه بالابر ایجاد شود.

DCN زمانی بیشتر مورد توجه قرار می‌گیرد که تست‌های اولیه نشان دهند ورودی‌ها و تغذیه صحیح هستند اما فرمان به‌درستی پردازش یا اجرا نمی‌شود، یا اینکه در دستگاه عیب‌یاب خطای مرتبط با نود درب دیده شود.

آیا خرابی قفل درب به معنی خرابی DCN است؟

خیر. موتور قفل، سیم‌های عبوری از بدنه به درب، سوکت‌ها و مکانیزم مکانیکی قفل نیز می‌توانند عامل باشند. در سیم‌کشی درب، باز و بسته شدن مداوم در می‌تواند به مرور روی دسته‌سیم و نقاط اتصال اثر بگذارد.

اگر فقط یک در دچار مشکل است، قبل از تعویض DCN باید خود قفل و سیم‌کشی همان در بررسی شوند. اگر چند عملکرد همان در به‌صورت هم‌زمان مختل شده‌اند، احتمال بررسی نود بیشتر می‌شود.

علائمی که بررسی DCN را ضروری می‌کنند

نشانه‌های زیر می‌توانند تعمیرکار را به بررسی DCN هدایت کنند، اما هیچ‌کدام به‌تنهایی خرابی IK00275280 را ثابت نمی‌کنند:

• اختلال هم‌زمان در چند عملکرد برقی درب راننده؛
• قطع و وصل شدن تجهیزات درب؛
• عدم دریافت یا اجرای بعضی فرمان‌های کلیدهای درب؛
• ثبت خطای ارتباط با نود درب؛
• عدم شناسایی DCN توسط تجهیزات عیب‌یابی، در صورت پشتیبانی سیستم؛
• وجود رطوبت یا خوردگی در سوکت یونیت؛
• تغییر علائم با حرکت دادن دسته‌سیم درب؛
• آثار سوختگی یا داغ‌شدگی روی سوکت یا یونیت.

دسته‌سیم لولای درب را قبل از تعویض بررسی کنید

یکی از نقاطی که در عیب‌یابی تجهیزات درب اهمیت دارد، مسیر دسته‌سیم بین بدنه و درب است. این بخش در طول عمر خودرو بارها خم و باز می‌شود و در صورت آسیب سیم یا اتصال ناقص می‌تواند علائمی شبیه خرابی نود ایجاد کند.

اگر عملکردها با باز و بسته کردن درب یا حرکت دادن دسته‌سیم تغییر می‌کنند، بررسی مسیر سیم‌کشی اهمیت زیادی دارد. تعویض DCN بدون برطرف کردن قطعی یا مقاومت بالا در سیم‌ها مشکل را حل نمی‌کند.

کنترل تغذیه پیش از تعویض DCN

DCN برای کار به تغذیه و اتصال بدنه مناسب نیاز دارد. اگر یکی از خطوط برق یا منفی قطع باشد، ممکن است یونیت هیچ عملکردی نداشته باشد یا ارتباط آن با شبکه از بین برود.

قبل از تعویض، فیوزهای مربوط، ولتاژ روی سوکت و اتصال بدنه طبق نقشه همان خودرو بررسی شوند. نتیجه‌گیری درباره سوختن یونیت بدون اطمینان از وجود تغذیه صحیح، روش دقیقی نیست.

بررسی کانکتور و پایه‌ها

قرارگیری یونیت داخل درب به این معنی است که باید به وضعیت رطوبت و اتصالات توجه ویژه‌ای داشت. نفوذ آب به داخل درب یا جمع شدن رطوبت می‌تواند باعث خوردگی پایه‌ها شود.

سوکت باید از نظر سولفاته شدن، عقب رفتن پایه، شکستگی قفل و آثار داغ‌شدگی بررسی شود. اگر یک پایه معیوب است، ممکن است فقط بخشی از عملکردها مختل شوند و خود برد همچنان سالم باشد.

رطوبت داخل درب چه خطری برای DCN دارد؟

داخل درب محیط کاملاً خشک و ایزوله‌ای مانند داخل داشبورد نیست. آب باران می‌تواند در ساختار داخلی درب مسیر تخلیه مشخصی داشته باشد و خرابی آب‌بندی یا مسیر نامناسب می‌تواند باعث تماس رطوبت با تجهیزات الکتریکی شود.

اگر DCN قبلی آثار خوردگی دارد، فقط تعویض یونیت کافی نیست. آب‌بندی، مسیر تخلیه، سوکت و دسته‌سیم باید بررسی شوند تا قطعه جدید نیز دچار همان مشکل نشود.

عدم ارتباط با DCN الزاماً به معنی خرابی برد نیست

اگر نود درب در شبکه پاسخ نمی‌دهد، ابتدا باید برق، اتصال بدنه و سیم‌های ارتباط شبکه کنترل شوند. قطع یکی از این مسیرها می‌تواند یک یونیت سالم را از شبکه خارج کند.

اگر تمام این مسیرها سالم باشند و سایر یونیت‌های خودرو نیز ارتباط طبیعی داشته باشند، احتمال خرابی داخلی DCN بیشتر می‌شود. تشخیص مرحله‌ای از تعویض حدسی یونیت جلوگیری می‌کند.

آیا DCN همان کلید شیشه‌بالابر است؟

خیر. کلید یک ورودی کنترلی است، در حالی که DCN یک یونیت الکترونیکی است. ممکن است مجموعه کلیدها و نود از نظر فیزیکی نزدیک به هم باشند یا در یک مدار مشترک فعالیت کنند، اما عملکرد یکسانی ندارند.

اگر یک کلید خاص خراب شده است، لزوماً نیازی به تعویض نود نیست. وضعیت ورودی کلید باید جداگانه تست شود.

آیا DCN با NBCM یا BCM قابل جایگزینی است؟

خیر. DCN، NBCM و BCM عنوان نودهای متفاوتی هستند. حتی اگر همگی در شبکه برق بدنه حضور داشته باشند، سخت‌افزار، محل نصب و وظایف آن‌ها متفاوت است.

برای نمونه NBCM دنا IK01403980 داخل کابین قرار دارد و FN سازه پویش در بخش جلوی خودرو استفاده می‌شود؛ DCN IK00275280 نیز داخل درب راننده قرار گرفته است. هیچ‌یک جای دیگری نصب نمی‌شود.

آیا IK00275280 بعد از نصب نیاز به برنامه‌ریزی دارد؟

در صفحه مستقیم محصول پارت مارکت، نیاز یا عدم نیاز این یونیت به برنامه‌ریزی، دانلود یا تعریف پس از نصب ذکر نشده است. بنابراین نمی‌توان قطعی گفت که تمام نمونه‌های IK00275280 صرفاً با اتصال سوکت‌ها آماده استفاده‌اند.

در مقابل، نباید بدون مستند معتبر ادعا کرد که هر نمونه حتماً نیاز به برنامه‌ریزی دارد. نیاز واقعی باید بر اساس وضعیت خودرو، نسخه شبکه و اطلاعات تعمیرگاهی همان سیستم مشخص شود.

پس از نصب، بررسی عملکرد تجهیزات درب و وضعیت شبکه با ابزار مناسب می‌تواند مشخص کند آیا عملیات تکمیلی لازم است یا خیر.

تفاوت نو بودن با آماده نصب بودن

طبق مشخصات پارت مارکت، وضعیت این محصول «نو» ثبت شده است. نو بودن به وضعیت فیزیکی قطعه مربوط است و نباید آن را معادل آماده نصب بودن نرم‌افزاری در تمام خودروها دانست.

همچنین عبارت نو به‌تنهایی سازگاری را تضمین نمی‌کند. اگر شماره فنی یا شبکه خودرو متفاوت باشد، یک یونیت نو نیز ممکن است قطعه مناسبی برای آن خودرو نباشد.

نکات نصب نود داخل درب

هنگام باز کردن رودری و دسترسی به DCN باید از وارد کردن فشار به دسته‌سیم و سوکت‌ها جلوگیری شود. کانکتور باید با آزاد کردن قفل خود جدا شود و کشیدن سیم‌ها برای خارج کردن سوکت مناسب نیست.

قبل از نصب قطعه جدید، وضعیت کانکتور، سیم‌کشی و رطوبت داخل درب بررسی شود. اگر یونیت قبلی آثار سوختگی دارد، مدارهای مرتبط باید از نظر اتصال کوتاه یا جریان غیرعادی تست شوند.

اگر سوکت با یونیت جدید به‌صورت طبیعی تطابق ندارد، نباید با جابه‌جایی پایه‌ها یا تغییر سیم‌کشی آن را نصب کرد. ابتدا باید شماره فنی و نسخه قطعه مجدداً بررسی شوند.

مقایسه DCN با نودهای مرتبط خانواده دنا و سمند

این قطعات می‌توانند در یک خودرو و یک شبکه به‌صورت هم‌زمان حضور داشته باشند و از نظر عیب‌یابی با یکدیگر مرتبط باشند، اما هیچ‌کدام جایگزین مستقیم DCN نیستند.

راهنمای سفارش DCN IK00275280

پیش از سفارش، شماره IK00275280 روی یونیت فعلی بررسی شود. همچنین مدل خودرو، سال تولید و برند قطعه قبلی ثبت شوند. عکس واضح از لیبل و کانکتورها می‌تواند برای تطبیق بسیار مفید باشد.

اگر خودرو دنا، سورن، سمند، دنا پلاس یا سورن پلاس است اما شماره یونیت فعلی متفاوت است، بهتر است همان شماره ابتدا بررسی شود. مدل خودرو به‌تنهایی برای انتخاب قطعه الکترونیکی کافی نیست.

در صورت ابهام در تطبیق قطعه می‌توان از راه ارتباطی پارت مارکت استفاده کرد و مشخصات لیبل یونیت فعلی را پیش از سفارش ارائه داد.

سوالات متداول نود داخل درب DCN IK00275280

این نود در کدام قسمت خودرو نصب می‌شود؟

طبق مشخصات مستقیم پارت مارکت، محل قرارگیری این محصول داخل درب سمت راننده است.

این محصول برای چه خودروهایی ثبت شده است؟

دنا، سورن، سمند، دنا پلاس و سورن پلاس در جدول مشخصات فروشگاه درج شده‌اند و بازه کاربرد از سال 1392 به بعد ثبت شده است.

شماره فنی نود داخل درب سازه پویش چیست؟

شماره فنی این محصول IK00275280 است و عنوان فرعی صفحه نیز DCN EF7 IK00275280 را نمایش می‌دهد.

آیا خرابی شیشه‌بالابر راننده یعنی DCN خراب شده است؟

خیر. موتور شیشه‌بالابر، کلید، فیوز، سیم‌کشی و کانکتورها نیز باید بررسی شوند. خرابی DCN فقط یکی از احتمالات است.

آیا NBCM دنا جای DCN نصب می‌شود؟

خیر. NBCM نود داخل اتاق است و DCN نود داخل درب؛ محل و وظیفه آن‌ها متفاوت است.

آیا IK00275280 بعد از نصب نیاز به برنامه‌ریزی دارد؟

پارت مارکت در صفحه محصول نیاز یا عدم نیاز قطعی به برنامه‌ریزی را مشخص نکرده است. این موضوع باید بر اساس همان خودرو و وضعیت شبکه توسط متخصص بررسی شود.

جمع‌بندی انتخاب نود DCN سازه پویش

نود داخل درب DCN سمند دنا IK00275280 سازه پویش یک یونیت مشخص از سامانه مالتی‌پلکس است که طبق اطلاعات پارت مارکت با شماره IK00275280، برند سازه پویش، ساخت ایران و وضعیت نو ثبت شده و محل نصب آن داخل درب سمت راننده است. فروشگاه این محصول را برای دنا، سورن، سمند، دنا پلاس و سورن پلاس از سال 1392 به بعد معرفی کرده است.

برای انتخاب دقیق، شماره فنی را در اولویت قرار دهید و تنها بر اساس مدل خودرو تصمیم نگیرید. اگر ایراد مربوط به تجهیزات درب است نیز قبل از تعویض DCN، تغذیه، فیوز، دسته‌سیم بین بدنه و درب، کانکتورها، کلیدها و مصرف‌کننده‌های مربوط بررسی شوند. این نود با FN جلو، NBCM داخل اتاق یا سایر نودهای شبکه مرتبط است، اما هیچ‌کدام جایگزین مستقیم یکدیگر نیستند.
