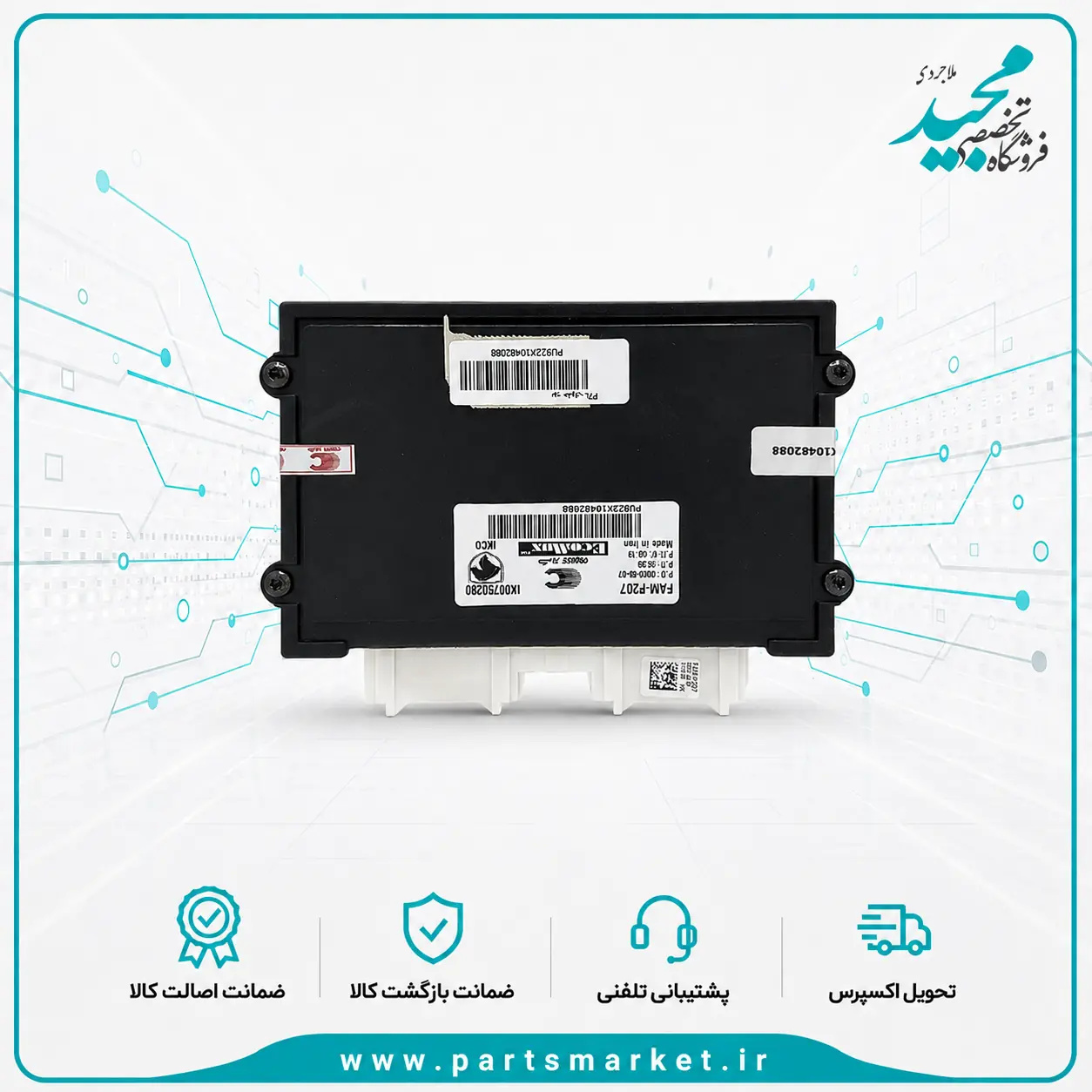

نود داخل موتور در پژو 207 مالتی‌پلکس یکی از قطعاتی است که انتخاب اشتباه آن می‌تواند باعث اختلال در چند مدار برقی بخش جلوی خودرو شود. نود داخل موتور FAM-FCM مالتی پلکس 207 کروز برای پژو 207 و 207 SD مجهز به سیستم برق کروز ثبت شده و طبق مشخصات پارت مارکت، برای خودروهای تولیدشده از سال 1392 به بعد در نظر گرفته شده است. این یونیت بخشی از شبکه برق بدنه است و نباید با ECU موتور، جعبه فیوز معمولی یا نودهای سیستم سازه پویش یکسان در نظر گرفته شود.

صفحه مستقیم این محصول در پارت مارکت با عنوان «نود داخل موتور FAM-FCM مالتی پلکس 207، کروز» ثبت شده و برند آن کروز است. در زمان خرید بهتر است علاوه بر مدل خودرو، نوع سیستم مالتی‌پلکس نیز بررسی شود؛ زیرا پژو 207 با معماری‌های برق متفاوت در بازار وجود دارد و برای نمونه، نود EBCM سازه پویش نیز برای همین خودرو عرضه شده است. بنابراین نام «پژو 207» به‌تنهایی برای انتخاب نود جلو کافی نیست.

این محصول در دسته نود داخل موتور سامانه مالتی‌پلکس قرار گرفته است. هنگام تطبیق، بهتر است نام کروز، نوع FAM-FCM و مشخصات قطعه نصب‌شده روی خودرو هم‌زمان کنترل شوند.

مشخصات نود داخل موتور FAM-FCM پژو 207 کروز

در صفحه فعلی این محصول، شماره فنی مشخصی برای نود 207 درج نشده است. بنابراین نباید شماره فنی نود FAM-FCM پژو 206 یا نمونه‌های مشابه را به این محصول نسبت داد. این موضوع در انتخاب قطعات الکترونیکی اهمیت زیادی دارد؛ زیرا شباهت ظاهری یا تعلق دو یونیت به برند کروز، شماره فنی و سازگاری آن‌ها را یکسان نمی‌کند.

FAM-FCM در پژو 207 چه نقشی دارد؟

در معماری مالتی‌پلکس کروز، نود جلو یا نود داخل محفظه موتور وظیفه مدیریت بخشی از مصرف‌کننده‌ها و فرمان‌های الکتریکی قسمت جلوی خودرو را بر عهده دارد. منابع تخصصی سیستم اکوماکس کروز، FAM-FCM را به‌عنوان یونیت جلوی شبکه معرفی می‌کنند که با نود داخل اتاق در ارتباط است و بخشی از تجهیزات برقی جلوی خودرو از طریق آن مدیریت می‌شوند.

از جمله مدارهایی که در منابع تخصصی برای این نود ذکر شده‌اند می‌توان به چراغ‌های جلو، نور بالا و پایین، مه‌شکن جلو، برف‌پاک‌کن و شیشه‌شور اشاره کرد. با این حال، فهرست دقیق ورودی‌ها و خروجی‌ها می‌تواند به نسخه سیستم و پیکربندی خودرو وابسته باشد؛ بنابراین برای عیب‌یابی پایه‌به‌پایه باید از نقشه مناسب همان خودرو استفاده شود.

نود FAM-FCM با ECU موتور تفاوت دارد. ECU وظیفه اصلی مدیریت موتور، تزریق سوخت، جرقه و پارامترهای کنترلی موتور را بر عهده دارد؛ در حالی که FAM-FCM بخشی از شبکه برق بدنه و تجهیزات جلو است. بنابراین خرابی یکی را نباید بدون عیب‌یابی به دیگری نسبت داد.

تفاوت FAM و FCM چیست؟

در بازار قطعات و منابع مربوط به سیستم کروز، این یونیت با عبارت‌های FAM، FCM و FAM-FCM شناخته می‌شود. در صفحه پارت مارکت نیز هر دو عبارت FAM-FCM در عنوان محصول آمده‌اند. از آنجا که فروشگاه برای این محصول تفکیک سخت‌افزاری یا نرم‌افزاری مستقلی میان FAM و FCM ارائه نکرده است، بهتر است هنگام خرید همین نام کامل و مشخصات سیستم برق خودرو مبنا قرار گیرد.

نباید از تفاوت نام FAM و FCM نتیجه گرفت که هر قطعه‌ای با یکی از این عبارات لزوماً با دیگری جایگزین است. شماره قطعه، کانکتورها، نوع سیستم مالتی‌پلکس و کاربرد خودرو باید بررسی شوند. در بعضی منابع بازار هر دو نام برای خانواده نود جلو کروز استفاده می‌شود، اما تطبیق نهایی همچنان باید روی قطعه واقعی خودرو انجام شود.

سازگاری با پژو 207 و 207 SD

طبق مشخصات درج‌شده در پارت مارکت، این محصول برای پژو 207 و پژو 207 SD و خودروهای تولیدشده از سال 1392 به بعد ثبت شده است. این بازه زمانی اطلاعات مناسبی برای غربال اولیه است، اما نباید آن را به معنی سازگاری قطعی با تمام پژو 207های بعد از سال 1392 دانست.

پژو 207 در ایران با سیستم‌های برق و تأمین‌کنندگان مختلف عرضه شده است. کروز و سازه پویش از نمونه‌های شناخته‌شده این حوزه هستند و ساختار نودهای آن‌ها با یکدیگر تفاوت دارد. به همین دلیل قبل از سفارش باید مشخص شود که خودروی موردنظر واقعاً از شبکه کروز و نود FAM-FCM استفاده می‌کند.

برای احراز سازگاری چه مواردی بررسی شود؟

• برند کروز روی نود قبلی یا سایر اجزای شبکه؛
• وجود FAM-FCM به‌عنوان نود جلوی سیستم خودرو؛
• مدل دقیق خودرو، 207 یا 207 SD؛
• سال تولید؛
• شکل و تعداد کانکتورها روی قطعه موجود؛
• اطلاعات روی لیبل یونیت قبلی؛
• نوع سیستم برق شناسایی‌شده توسط دستگاه عیب‌یاب؛
• عدم وجود تغییرات قبلی در سیم‌کشی یا یونیت‌های خودرو.

اگر نود قبلی در دسترس است، تصویر واضح از لیبل، کانکتورها و شکل کامل یونیت می‌تواند در تشخیص بسیار مفید باشد. در صورت نبود قطعه قبلی، بهتر است ابتدا معماری سیستم برق خودرو مشخص شود.

تفاوت FAM-FCM کروز با EBCM سازه پویش پژو 207

یکی از مهم‌ترین قطعاتی که نباید با FAM-FCM کروز اشتباه گرفته شود، نود جلو داخل موتور EBCM پژو 207 سازه پویش است.

هر دو قطعه در قسمت جلو و شبکه مالتی‌پلکس پژو 207 نقش دارند، اما معماری و سازنده آن‌ها متفاوت است. FAM-FCM به سیستم کروز مربوط می‌شود، در حالی که EBCM محصول سازه پویش است. منابع تخصصی نیز تفاوت ساختار شبکه، کانکتورها و منطق فرمان میان سیستم اکوماکس کروز و سازه پویش را تأیید می‌کنند.

در نتیجه، EBCM و FAM-FCM نباید به‌عنوان دو نام برای یک قطعه در نظر گرفته شوند. اگر خودرویی EBCM سازه پویش دارد، نصب FAM کروز صرفاً به دلیل یکسان بودن مدل خودرو روش صحیحی نیست.

ارتباط FAM-FCM با نود داخل اتاق CBM

در معماری کروز، نود داخل موتور مستقل از سایر یونیت‌های شبکه فعالیت نمی‌کند. ارتباط آن با نود داخل اتاق یکی از بخش‌های مهم سیستم است. برای نمونه، در پارت مارکت نود داخل اتاق CBM تک نود پژو 207 چهار سوکت YG20240320 کروز نیز عرضه شده است.

CBM و FAM-FCM دو قطعه متفاوت هستند و یکی جایگزین دیگری نیست. نود داخل اتاق بیشتر با فرمان‌ها و تجهیزات بدنه و کابین در ارتباط است و نود داخل موتور بخش دیگری از مصرف‌کننده‌ها و خروجی‌های قسمت جلو را مدیریت می‌کند. ارتباط شبکه‌ای میان آن‌ها باعث می‌شود خرابی یا قطع ارتباط یکی از یونیت‌ها گاهی علائمی در بخش دیگری ایجاد کند.

تفاوت FAM-FCM با CBM-BCM پژو 207 EKS

پژو 207 با نود داخل اتاق دیگری نیز در بازار دیده می‌شود. نود داخل اتاق CBM-BCM پژو 207 تک نود چهارسوکت EKS نمونه‌ای با برند متفاوت است.

این محصول از نظر محل نصب و سازنده با FAM-FCM تفاوت دارد. بنابراین قرار گرفتن هر دو در خانواده مالتی‌پلکس 207 به معنی جایگزینی یا انجام وظیفه مشابه نیست. در خرید قطعات شبکه بهتر است هر یونیت بر اساس محل، نقش و سیستم برق دقیق خودرو انتخاب شود.

چه علائمی می‌توانند بررسی FAM-FCM را ضروری کنند؟

با توجه به نقش نود جلو، برخی ایرادهای مرتبط با تجهیزات قسمت جلوی خودرو می‌توانند تعمیرکار را به بررسی FAM-FCM هدایت کنند. موارد زیر نشانه قطعی خرابی نیستند، اما در عیب‌یابی اهمیت دارند:

• اختلال هم‌زمان در چند مصرف‌کننده برقی قسمت جلو؛
• عملکرد نامنظم چراغ‌های جلو؛
• اختلال در برف‌پاک‌کن یا شیشه‌شور در شرایطی که اجزای مکانیکی سالم هستند؛
• ثبت خطاهای ارتباطی مرتبط با نود جلو؛
• عدم دسترسی دستگاه عیب‌یاب به FAM-FCM؛
• وجود آثار حرارت یا سوختگی روی سوکت یا بدنه یونیت؛
• مشاهده خوردگی یا نفوذ رطوبت در کانکتورها.

برای مثال، اگر نور پایین یا برف‌پاک‌کن از کار افتاده است، تعویض مستقیم FAM-FCM تصمیم درستی نیست. فیوز، رله داخلی یا خارجی حسب معماری، سیم‌کشی، خود مصرف‌کننده، فرمان ورودی، اتصال بدنه و وضعیت شبکه باید بررسی شوند.

چرا عیب‌یابی قبل از تعویض مهم است؟

یونیت‌های مالتی‌پلکس معمولاً با چند مدار مختلف در ارتباط هستند. یک ایراد ساده در تغذیه می‌تواند باعث شود یونیت کاملاً خاموش به نظر برسد. همچنین قطعی یکی از خطوط شبکه ممکن است باعث عدم ارتباط دیاگ شود، در حالی که خود نود از نظر سخت‌افزاری سالم است.

به همین دلیل بهتر است فرآیند تشخیص شامل بررسی ولتاژ تغذیه، اتصال بدنه، سلامت فیوزها، کانکتورها و وضعیت شبکه باشد. تنها بعد از اطمینان از این موارد، خرابی داخلی نود می‌تواند با اطمینان بیشتری مطرح شود.

کنترل سوکت‌ها

نود داخل موتور در محیطی قرار دارد که نسبت به داخل کابین در معرض گرما، گردوغبار و رطوبت بیشتری است. پایه‌های سوکت باید از نظر تغییر رنگ، شل‌شدگی، عقب رفتن پین، اکسیدشدگی و آثار آب بررسی شوند. اتصالات ضعیف می‌توانند ایرادهایی ایجاد کنند که متناوب هستند و تشخیص آن‌ها دشوارتر است.

بررسی تغذیه

قبل از نتیجه‌گیری درباره خرابی برد، برق ورودی یونیت باید مطابق نقشه سیستم بررسی شود. نبود یکی از تغذیه‌ها می‌تواند بخشی از خروجی‌ها یا کل ارتباط نود را مختل کند.

بررسی ارتباط شبکه

اگر دستگاه عیب‌یاب با FAM-FCM ارتباط ندارد، وضعیت نود داخل اتاق و سایر یونیت‌های شبکه نیز باید بررسی شود. مشکل مشترک در شبکه نباید به اشتباه به خرابی یک نود نسبت داده شود.

محل نصب FAM-FCM

صفحه پارت مارکت محل نصب دقیق این محصول را در جدول مشخصات اعلام نکرده است، اما منابع تخصصی مربوط به نود FAM-FCM کروز آن را به‌عنوان نود جلوی داخل محفظه موتور معرفی می‌کنند و در نمونه 207 محل آن در محفظه موتور و نزدیک مجموعه باتری ذکر شده است.

به دلیل قرار گرفتن یونیت در محیط موتور، هنگام بررسی باید وضعیت آب‌بندی کانکتورها و آثار رطوبت اهمیت ویژه‌ای داشته باشد. شست‌وشوی موتور با فشار آب یا نفوذ آب به سوکت‌ها می‌تواند مشکلات الکتریکی ایجاد کند. در صورت مشاهده رطوبت، ابتدا منبع آن برطرف شود.

آیا FAM-FCM همان جعبه فیوز موتور است؟

خیر، هرچند نود جلو در مدیریت و سوئیچینگ تعدادی از مدارهای برقی نقش دارد، نباید آن را صرفاً یک جعبه فیوز مکانیکی دانست. FAM-FCM یک یونیت الکترونیکی شبکه‌ای است که با سایر نودهای خودرو ارتباط دارد و بخشی از فرمان‌های تجهیزات را دریافت یا اجرا می‌کند.

این تفاوت در عیب‌یابی مهم است. در یک جعبه فیوز ساده معمولاً بررسی فیوزها و مسیرهای توان بخش عمده کار است، اما در نود مالتی‌پلکس باید علاوه بر مسیر توان، ارتباط شبکه و فرمان‌های منطقی نیز بررسی شوند.

تفاوت محصول 207 با FAM-FCM پژو 206

پارت مارکت یک صفحه مستقل برای نود داخل موتور FAM-FCM مالتی‌پلکس پژو 206 کروز نیز دارد. صفحه 206 شماره فنی IK00447480 را در توضیحات ایندکس‌شده فروشگاه نشان می‌دهد، در حالی که صفحه مخصوص 207 چنین شماره‌ای را در مشخصات فعلی خود اعلام نکرده است.

بنابراین نباید IK00447480 را بدون منبع معتبر به نمونه 207 نسبت داد. وجود دو صفحه مستقل برای 206 و 207 نیز نشان می‌دهد که فروشگاه آن‌ها را محصولات جداگانه در نظر گرفته است. مشابه بودن نام FAM-FCM دلیل کافی برای یکی دانستن این دو نیست.

آیا این نود نیاز به برنامه‌ریزی یا تعریف دارد؟

در صفحه پارت مارکت برای نمونه 207، نیاز یا عدم نیاز قطعی به برنامه‌ریزی، دانلود، کدگذاری یا پیکربندی پس از نصب ذکر نشده است. بنابراین نمی‌توان ادعا کرد که تمام نمونه‌های نو بدون هیچ عملیات نرم‌افزاری قابل استفاده‌اند یا همه آن‌ها الزاماً نیاز به برنامه‌ریزی دارند.

در منابع تخصصی برای برخی نودهای مالتی‌پلکس امکان عملیات نرم‌افزاری، خواندن اطلاعات یا پروگرام مطرح شده است، اما وجود این قابلیت به‌تنهایی به معنای الزام برنامه‌ریزی در هر تعویض نیست. تصمیم باید بر اساس وضعیت یونیت، خودرو و دستورالعمل همان سیستم گرفته شود.

نکات نصب و نگهداری

قبل از نصب نود جایگزین، علت خرابی قطعه قبلی بررسی شود. اگر آسیب ناشی از اتصال کوتاه، نفوذ رطوبت، سوختگی دسته‌سیم یا اضافه‌ولتاژ باشد، نصب یونیت جدید بدون برطرف کردن عامل اصلی می‌تواند دوباره باعث خرابی شود.

کانکتورها باید بدون فشار غیرطبیعی و تغییر در سیم‌کشی متصل شوند. در صورتی که سوکت‌ها با قطعه جدید تطابق ندارند، نباید برای نصب، پایه‌ها یا سیم‌بندی دستکاری شوند. چنین تفاوتی می‌تواند نشانه انتخاب نسخه نامناسب باشد.

همچنین بهتر است هنگام کار روی یونیت‌های الکترونیکی، روش صحیح قطع و وصل باتری و الزامات تعمیراتی خودرو رعایت شود تا از ایجاد اتصال ناخواسته یا آسیب به شبکه جلوگیری شود.

راهنمای سفارش نود FAM-FCM پژو 207

برای سفارش دقیق، بهتر است عکس کامل قطعه قبلی، تصویر لیبل، کانکتورها، مدل خودرو و سال تولید آماده باشد. اولین سؤال باید این باشد که خودرو سیستم کروز دارد یا سازه پویش. اگر سیستم سازه پویش است، باید نود EBCM مربوط به همان معماری بررسی شود و نه FAM-FCM کروز.

اگر نود داخل اتاق خودرو نیز کروز است، این موضوع می‌تواند یکی از نشانه‌های معماری سیستم باشد، اما همچنان بهتر است خود نود موتور و مشخصات شبکه بررسی شوند. وجود CBM کروز پژو 207 به‌عنوان یک محصول مرتبط می‌تواند برای شناسایی خانواده سیستم مفید باشد، اما این دو یونیت نقش‌های متفاوتی دارند.

سوالات متداول نود داخل موتور FAM-FCM 207

این نود برای پژو 207 صندوقدار هم ثبت شده است؟

بله. طبق مشخصات فعلی پارت مارکت، خودروهای پژو 207 و پژو 207 SD برای این محصول ثبت شده‌اند. با این حال، نوع سیستم مالتی‌پلکس خودرو نیز باید کروز باشد.

آیا FAM-FCM کروز همان EBCM سازه پویش است؟

خیر. هر دو در بخش جلوی شبکه برق نقش دارند، اما به دو معماری و سازنده متفاوت تعلق دارند. جایگزینی مستقیم آن‌ها بدون تغییرات و مستندات فنی معتبر قابل تأیید نیست.

آیا شماره IK00447480 مربوط به FAM-FCM پژو 207 است؟

پارت مارکت این شماره را در صفحه FAM-FCM پژو 206 درج کرده است، اما در صفحه مستقیم محصول 207 شماره فنی مشخصی اعلام نشده است. بنابراین IK00447480 نباید بدون منبع معتبر به نمونه 207 نسبت داده شود.

آیا خرابی چراغ جلو به معنی خرابی FAM-FCM است؟

خیر. لامپ، فیوز، سیم‌کشی، کانکتور، فرمان ورودی و خود نود همگی باید بررسی شوند. خرابی یک چراغ به‌تنهایی برای تعویض یونیت کافی نیست.

آیا عدم ارتباط دیاگ با FAM نشانه سوختن نود است؟

خیر. نبود تغذیه، اتصال بدنه نامناسب یا قطعی شبکه نیز می‌تواند باعث عدم ارتباط شود. این موارد باید قبل از تعویض بررسی شوند.

آیا نود FAM-FCM نو بعد از نصب به برنامه‌ریزی نیاز دارد؟

در مشخصات فعلی فروشگاه، نیاز یا عدم نیاز قطعی به برنامه‌ریزی ذکر نشده است. این موضوع باید متناسب با خودرو و نسخه سیستم توسط متخصص بررسی شود.

جمع‌بندی برای انتخاب صحیح FAM-FCM پژو 207

نود داخل موتور FAM-FCM مالتی پلکس 207 کروز یکی از یونیت‌های شبکه برق بدنه در بخش جلوی خودرو است. طبق مشخصات پارت مارکت، این محصول با برند کروز، برای پژو 207 و 207 SD از سال 1392 به بعد ثبت شده و وضعیت آن نو و آکبند است. نقش آن با ECU موتور و نود داخل اتاق متفاوت است و بخشی از تجهیزات برقی جلوی خودرو از طریق این یونیت مدیریت می‌شوند.

مهم‌ترین نکته هنگام خرید، تشخیص معماری برق خودرو است. پژو 207 می‌تواند نود جلوی کروز FAM-FCM یا یونیت‌های متعلق به سیستم‌های دیگر مانند EBCM سازه پویش داشته باشد. بنابراین فقط نام خودرو یا شباهت ظاهری قطعه مبنای سفارش نباشد. اگر خرابی یونیت نیز هنوز تأیید نشده است، بررسی تغذیه، سیم‌کشی، سوکت‌ها، خطاهای دیاگ و وضعیت شبکه پیش از تعویض می‌تواند از خرید غیرضروری یا نصب قطعه نامتناسب جلوگیری کند.
