در خرید نود داخل اتاق خودروهای سایپا، نام عمومی BCM به‌تنهایی برای انتخاب قطعه کافی نیست و شماره درج‌شده روی یونیت قبلی اهمیت بیشتری دارد. نود داخل اتاق BCM سایپا TH255-25740 سه سوکت LZNF با کد TH255-25740 و ساختار سه‌سوکت شناخته می‌شود. بررسی منبع فنی سازنده نیز نشان می‌دهد شماره TH255-25740 به یک BCM Controller در معماری X200-MT تعلق دارد؛ بنابراین این کد یک شناسه واقعی برای یونیت کنترل بدنه است و فقط یک عنوان فروشگاهی محسوب نمی‌شود.

با وجود این، از شماره TH255-25740 نباید بدون مستند معتبر، سازگاری با تمام محصولات سایپا یا تمام خودروهای پلتفرم X200 را نتیجه گرفت. تفاوت سال تولید، نسخه سیستم برق، سطح تجهیزات، سیم‌کشی و حتی نسخه نرم‌افزار می‌تواند باعث استفاده از BCM متفاوت شود. هنگام سفارش، شماره TH255-25740، سه‌سوکت بودن، اطلاعات کامل لیبل و مشخصات یونیت فعلی خودرو باید در کنار یکدیگر بررسی شوند.

این خانواده قطعات در بخش نود داخل اتاق سامانه مالتی‌پلکس قابل بررسی است. مقایسه با سایر نودها برای شناخت معماری مفید است، اما هیچ نود دیگری صرفاً به دلیل شباهت ظاهری یا سه‌سوکت بودن نباید جایگزین مستقیم TH255-25740 در نظر گرفته شود.

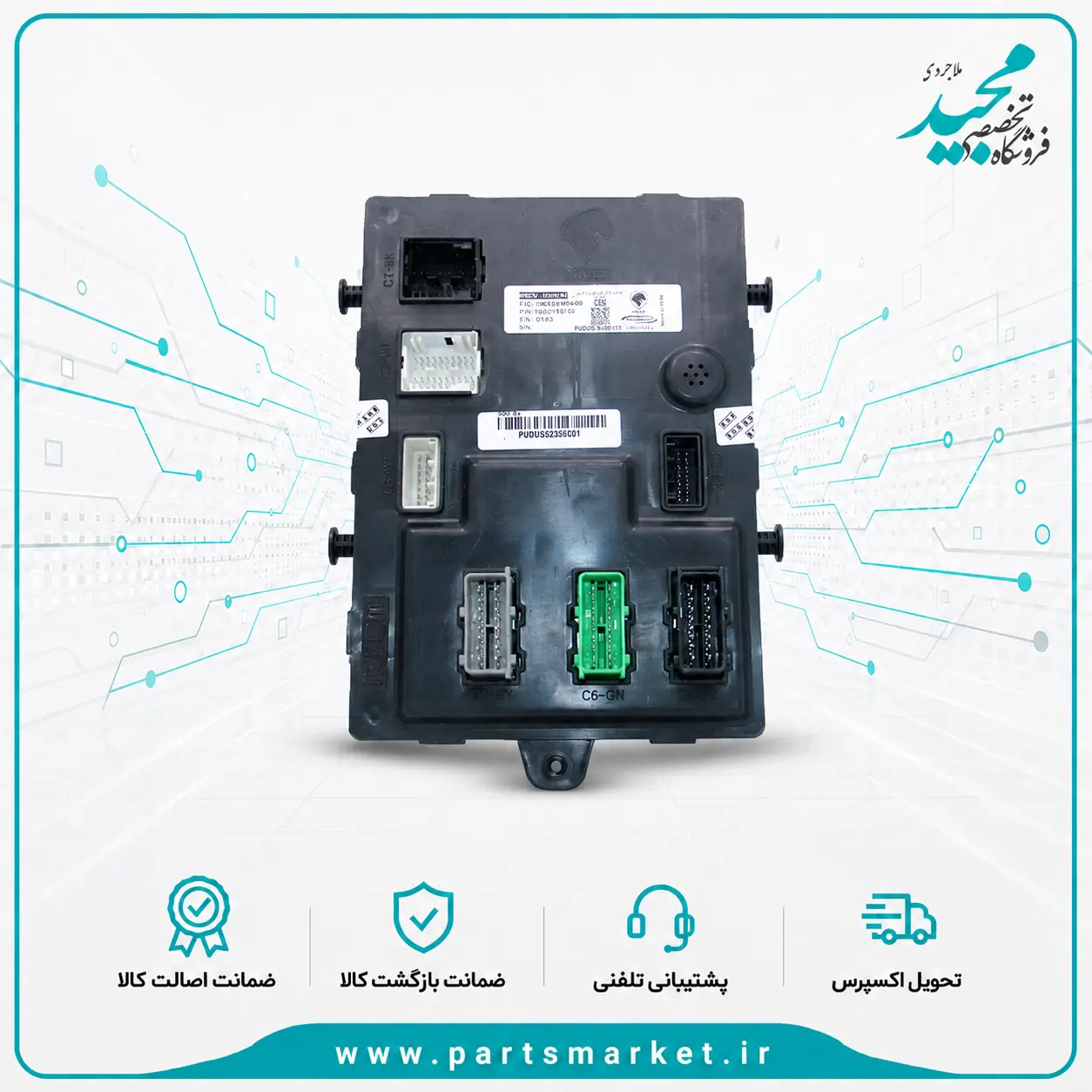

مشخصات نود BCM سایپا TH255-25740

در بررسی زنده این نوبت، صفحه مستقیم محصول در پارت مارکت از طریق جست‌وجوی وب بازیابی نشد. به همین دلیل اطلاعاتی مانند مدل دقیق خودروهای سازگار، بازه سال ساخت، کشور سازنده، وضعیت نو یا کارکرده، تعداد پایه‌های هر کانکتور، نسخه سخت‌افزار و نرم‌افزار و الزام برنامه‌ریزی در جدول بالا وارد نشده‌اند. این اطلاعات در قطعات مالتی‌پلکس نباید بر اساس نمونه‌های شبیه حدس زده شوند.

BCM چه نقشی در سیستم برق خودرو دارد؟

BCM مخفف Body Control Module است و به‌طور کلی به یونیتی گفته می‌شود که بخشی از عملکردهای الکتریکی بدنه را مدیریت می‌کند. در خودروهای دارای شبکه الکترونیکی، بسیاری از فرمان‌ها دیگر فقط با یک مسیر مستقیم میان کلید و مصرف‌کننده اجرا نمی‌شوند. یونیت‌های مختلف وضعیت کلیدها، سنسورها و سایر واحدهای شبکه را دریافت می‌کنند و بر اساس پیکربندی خودرو فرمان مناسب را صادر می‌کنند.

در چنین سیستمی BCM می‌تواند یکی از نقاط اصلی تبادل اطلاعات در بخش برق بدنه باشد. البته نباید تمام تجهیزات خودرو را بدون مستند به این یونیت نسبت داد. فهرست دقیق ورودی‌ها، خروجی‌ها و مصرف‌کننده‌های متصل به TH255-25740 باید از نقشه برق همان خودرو و همان نسخه شبکه استخراج شود.

این نکته در عیب‌یابی اهمیت دارد؛ زیرا اگر چند تجهیز برقی هم‌زمان دچار مشکل شوند، BCM یکی از بخش‌هایی است که باید بررسی شود، اما خرابی آن تنها احتمال موجود نیست. قطع تغذیه، اشکال در اتصال بدنه، خرابی فیوز، مشکل سیم‌کشی یا قطع ارتباط شبکه نیز می‌توانند علائم مشابه ایجاد کنند.

اهمیت کد TH255-25740

برای این محصول، کد TH255-25740 از مهم‌ترین اطلاعات قابل اتکا است. در ارائه رسمی شرکت Suzhou Tianhao Automotive نیز همین شماره در بخش سیستم X200-MT به‌عنوان BCM Controller نمایش داده شده است. این تطبیق نشان می‌دهد هنگام خرید باید خود شماره قطعه در اولویت قرار گیرد.

اگر روی یونیت قبلی خودرو TH255-25740 نوشته شده باشد، تطبیق اولیه با این محصول قوی‌تر است. اگر شماره متفاوتی روی قطعه وجود دارد، حتی اگر ظاهر یونیت و تعداد سوکت‌ها مشابه باشد، ابتدا باید رابطه آن شماره با TH255-25740 بررسی شود.

در قطعات الکترونیکی، تغییر چند رقم یا یک پسوند می‌تواند نشان‌دهنده نسخه متفاوتی از سخت‌افزار، نرم‌افزار یا کاربرد باشد. بنابراین خواندن کامل شماره روی لیبل مهم است و نباید فقط بخشی از کد مقایسه شود.

سه سوکت بودن چه کمکی به تشخیص می‌کند؟

سه‌سوکت بودن یکی از مشخصات واضح این محصول است و برای کنترل فیزیکی قطعه اهمیت دارد. هنگام مقایسه می‌توان تعداد کانکتورها، ابعاد آن‌ها، جهت قفل‌ها و آرایش سوکت‌ها را با نود قبلی خودرو بررسی کرد.

اما سه‌سوکت بودن فقط یک معیار فیزیکی است. ممکن است چند BCM از برندها یا نسخه‌های مختلف دارای سه کانکتور باشند، در حالی که پین‌آوت، نرم‌افزار یا تجهیزات تحت کنترل آن‌ها متفاوت باشد. به همین دلیل تعداد سوکت نباید جای شماره فنی را بگیرد.

اگر یونیت خودرو دو یا چهار سوکت دارد، نباید با تغییر سیم‌کشی یا استفاده از تبدیل دست‌ساز، TH255-25740 را روی آن نصب کرد مگر اینکه تبدیل معماری به‌صورت رسمی و با مستند معتبر تعریف شده باشد.

معماری X200-MT چه اطلاعاتی به ما می‌دهد؟

در معرفی رسمی سازنده، TH255-25740 در مجموعه X200-MT System قرار گرفته و در کنار واحدهایی مانند Gateway، Remote Key و TPMS نمایش داده شده است. این موضوع نشان می‌دهد BCM موردنظر بخشی از یک معماری شبکه‌ای است و مستقل از سایر یونیت‌های خودرو عمل نمی‌کند.

با این حال، این مستند به‌تنهایی مشخص نمی‌کند TH255-25740 روی کدام مدل‌های بازار ایران و در چه سال‌هایی نصب شده است. عبارت X200-MT نباید بدون منبع تکمیلی به فهرست مشخصی از خودروها تبدیل شود. برای خرید فروشگاهی، شماره روی قطعه فعلی خودرو همچنان معیار مطمئن‌تری است.

BCM با Gateway چه تفاوتی دارد؟

در همان معماری، Gateway به‌صورت یک واحد مستقل از BCM نمایش داده شده است. Gateway وظیفه ارتباط یا مسیریابی داده میان بخش‌های مختلف شبکه را بر عهده دارد، در حالی که BCM در حوزه کنترل برق بدنه فعالیت می‌کند.

این دو ممکن است در یک مجموعه شبکه‌ای با هم تبادل اطلاعات داشته باشند، اما جای یکدیگر را نمی‌گیرند. بنابراین اگر خطای Gateway یا مشکل ارتباط شبکه وجود دارد، تعویض BCM بدون تشخیص دقیق لزوماً مشکل را برطرف نمی‌کند.

BCM با ریموت خودرو یکسان نیست

در مستند X200-MT، Remote Key نیز جدا از BCM معرفی شده است. این تفکیک مهم است، زیرا کار نکردن ریموت به‌تنهایی خرابی TH255-25740 را اثبات نمی‌کند. خود ریموت، باتری آن، گیرنده، آنتن، سیم‌کشی یا پیکربندی سیستم می‌توانند عامل مشکل باشند.

اگر مشکل خودرو فقط باز و بسته نشدن درها با ریموت است، ابتدا باید مشخص شود آیا قفل مرکزی از کلید داخل کابین کار می‌کند یا خیر و آیا خود ریموت سیگنال مناسب دارد. تعویض BCM بدون این بررسی ممکن است هزینه غیرضروری ایجاد کند.

BCM با TPMS نیز متفاوت است

TPMS یا سامانه پایش فشار باد تایر نیز در معماری مورد اشاره به‌صورت بخشی مستقل معرفی شده است. بنابراین خطای سیستم فشار باد یا شناسایی نشدن سنسور تایر را نباید مستقیماً به BCM نسبت داد.

ممکن است اطلاعات TPMS از طریق شبکه در اختیار سایر یونیت‌ها قرار گیرد، اما این ارتباط شبکه‌ای به معنی یکسان بودن دو قطعه نیست.

آیا این BCM برای همه محصولات سایپا مناسب است؟

خیر؛ چنین ادعایی از منابع قابل اتکا به دست نمی‌آید. عنوان محصول آن را برای سایپا معرفی می‌کند و مستند سازنده TH255-25740 را در سیستم X200-MT قرار می‌دهد، اما این دو اطلاعات برای اعلام سازگاری با همه خودروهای سایپا کافی نیستند.

در خودروهای یک خانواده نیز ممکن است با تغییر سال تولید، تیپ، سطح تجهیزات یا تأمین‌کننده، BCM متفاوتی استفاده شود. بنابراین اگر مدل خودرو مشخص است، شماره یونیت فعلی باید همراه با اطلاعات آن خودرو بررسی شود.

برای احراز سازگاری چه مواردی کنترل شوند؟

• وجود شماره TH255-25740 روی BCM قبلی؛
• سه سوکت بودن یونیت فعلی؛
• تطبیق شکل و آرایش کانکتورها؛
• اطلاعات کامل لیبل، بارکد و شماره‌های جانبی؛
• مدل و سال تولید خودرو؛
• نام یونیت در دستگاه عیب‌یاب؛
• نوع معماری برق و شبکه خودرو؛
• سابقه تعویض BCM یا سیم‌کشی در تعمیرات قبلی.

علائمی که بررسی BCM را ضروری می‌کنند

موارد زیر می‌توانند تعمیرکار را به بررسی نود داخل اتاق هدایت کنند، اما هیچ‌کدام به‌تنهایی اثبات‌کننده خرابی TH255-25740 نیستند:

• اختلال هم‌زمان در چند تجهیز برق بدنه؛
• قطع و وصل شدن برخی عملکردهای داخل کابین؛
• ثبت خطای ارتباط با BCM در دستگاه دیاگ؛
• عدم شناسایی BCM توسط دستگاه عیب‌یاب؛
• وجود آثار خوردگی یا سولفاته شدن کانکتورها؛
• داغ‌شدن یا تغییر شکل یکی از سوکت‌ها؛
• تغییر علائم با حرکت دادن دسته‌سیم.

اگر تنها یک مصرف‌کننده خاص از کار افتاده است، ابتدا همان مدار باید بررسی شود. برای مثال خرابی یک موتور قفل، کلید یا چراغ دلیل کافی برای تعویض BCM نیست.

بررسی‌های ضروری قبل از تعویض TH255-25740

کنترل فیوزها

BCM برای فعالیت صحیح به چند مسیر تغذیه نیاز دارد و خرابی فیوز می‌تواند بخشی از عملکرد آن را از کار بیندازد. پیش از تعویض، فیوزهای مرتبط باید طبق نقشه برق همان خودرو بررسی شوند.

کنترل تغذیه و اتصال بدنه

اگر برق یا اتصال بدنه مناسب به نود نرسد، ممکن است BCM در دستگاه عیب‌یاب پاسخ ندهد. اندازه‌گیری ولتاژ و بررسی اتصال بدنه از مراحل اولیه عیب‌یابی است.

بازرسی سه کانکتور

هر سه سوکت باید از نظر عقب رفتن پایه‌ها، شل شدن، اکسیدشدگی، آثار رطوبت و داغ‌شدگی بررسی شوند. یک اتصال ضعیف می‌تواند مشکل متناوب ایجاد کند و با خرابی برد اشتباه گرفته شود.

بررسی شبکه

اگر چند یونیت هم‌زمان در دیاگ پاسخ نمی‌دهند، احتمال خرابی عمومی شبکه باید بررسی شود. تعویض یک BCM سالم در چنین شرایطی مشکل را رفع نخواهد کرد.

عدم ارتباط دیاگ الزاماً خرابی BCM نیست

وقتی دستگاه عیب‌یاب نمی‌تواند با BCM ارتباط برقرار کند، خرابی یونیت یکی از احتمالات است؛ اما قطع تغذیه یا شبکه نیز دقیقاً می‌تواند همین نتیجه را ایجاد کند. بنابراین «عدم ارتباط» یک نشانه تشخیصی است، نه حکم قطعی برای تعویض قطعه.

اگر برق، اتصال بدنه و خطوط ارتباطی تا سوکت BCM سالم هستند و فقط این یونیت پاسخ نمی‌دهد، احتمال خرابی خود نود بیشتر می‌شود. تشخیص نهایی بهتر است بر اساس تست مرحله‌ای انجام شود.

رطوبت و خوردگی کانکتورها

یونیت‌های داخل اتاق نیز می‌توانند در معرض رطوبت ناشی از نفوذ آب، شست‌وشو یا بخار قرار گیرند. خوردگی پایه‌ها ممکن است ابتدا به شکل ایراد متناوب و سپس قطع کامل ارتباط ظاهر شود.

اگر روی سوکت یا برد قبلی آثار آب‌خوردگی دیده می‌شود، فقط تعویض BCM کافی نیست. مسیر ورود رطوبت باید پیدا و برطرف شود تا یونیت جایگزین نیز آسیب نبیند.

آثار سوختگی روی BCM چه معنایی دارد؟

سوختگی یا ذوب‌شدگی یک پایه می‌تواند ناشی از جریان بالا، اتصال ضعیف یا اتصال کوتاه در مدار مرتبط باشد. در چنین شرایطی نصب مستقیم یونیت جدید بدون پیدا کردن علت اصلی می‌تواند قطعه جایگزین را نیز آسیب بزند.

سوکت آسیب‌دیده نیز باید بررسی شود. افزایش مقاومت در یک اتصال شل می‌تواند گرما تولید کند و باعث تغییر رنگ یا ذوب شدن کانکتور شود.

آیا TH255-25740 نیاز به برنامه‌ریزی دارد؟

منبع قابل اتکایی که نیاز یا عدم نیاز قطعی این محصول به تعریف، برنامه‌ریزی یا پیکربندی پس از نصب را برای تمام خودروهای سازگار مشخص کند، در بررسی فعلی در دسترس نبود. بنابراین نمی‌توان گفت یونیت جدید در همه موارد فقط با اتصال سه سوکت آماده استفاده خواهد بود.

همچنین وجود BCM در یک معماری شبکه‌ای به‌تنهایی ثابت نمی‌کند که هر تعویض الزاماً نیاز به برنامه‌ریزی دارد. نیاز واقعی باید بر اساس خود خودرو، نسخه سیستم، وضعیت یونیت و اطلاعات دستگاه عیب‌یاب مشخص شود.

پس از نصب، بررسی شناسایی یونیت در شبکه، خواندن خطاها و کنترل عملکرد تجهیزات مرتبط اقدام مناسبی است. اگر پیکربندی لازم باشد، باید مطابق روش فنی همان سیستم انجام شود.

نو بودن و آماده نصب بودن دو موضوع جدا هستند

در بررسی زنده این محصول، وضعیت نو، آکبند، کارکرده یا تعمیرشده بودن از صفحه مستقیم پارت مارکت قابل تأیید نبود. بنابراین نباید وضعیت فیزیکی خاصی برای کالا فرض کرد.

حتی در قطعات نو نیز وضعیت نرم‌افزاری باید جداگانه بررسی شود. عبارت «نو» در صورت وجود، به‌تنهایی تضمین نمی‌کند که یونیت بدون هیچ تنظیمی روی تمام خودروهای دارای شماره مشابه فعال شود.

چرا نباید سوکت‌ها را برای نصب BCM دیگر تغییر داد؟

اگر BCM دیگری از نظر ظاهر شبیه TH255-25740 است، همچنان نباید سیم‌ها یا پین‌ها برای نصب آن جابه‌جا شوند مگر اینکه نقشه رسمی چنین تبدیلی را تأیید کند. شباهت کانکتور به معنی یکسان بودن وظیفه پایه‌ها نیست.

اتصال اشتباه می‌تواند باعث آسیب به یونیت، سایر کنترلرهای شبکه یا مصرف‌کننده‌های برقی شود. اگر سوکت قطعه جدید به‌صورت طبیعی با خودرو تطابق ندارد، ابتدا باید احتمال انتخاب شماره اشتباه بررسی شود.

تفاوت قطعه مرتبط با جایگزین مستقیم

Gateway، Remote Key و TPMS در مستند سازنده همراه با BCM در سیستم X200-MT نمایش داده شده‌اند؛ بنابراین از نظر معماری قطعات مرتبط هستند. اما هیچ‌کدام جایگزین BCM TH255-25740 نیستند.

همین قاعده درباره سایر نودهای داخل اتاق نیز برقرار است. اینکه یک BCM دیگر در خودروهای سایپا استفاده می‌شود، به معنی قابل نصب بودن آن به جای TH255-25740 نیست.

راهنمای سفارش BCM سایپا TH255-25740

پیش از سفارش، از لیبل نود فعلی عکس واضح تهیه کنید. شماره TH255-25740 باید کامل و بدون اشتباه خوانده شود. سپس سه کانکتور، محل قفل‌ها و شکل بدنه با محصول موردنظر مقایسه شوند.

اگر شماره روی یونیت فعلی متفاوت است، ابتدا همان شماره بررسی شود. اگر لیبل ناخوانا شده است، شناسایی یونیت از طریق دستگاه عیب‌یاب، اطلاعات سیم‌کشی یا کاتالوگ فنی خودرو می‌تواند کمک‌کننده باشد.

در صورت نیاز به تطبیق اطلاعات فروشگاهی نیز می‌توان از راه ارتباطی پارت مارکت استفاده کرد و تصویر لیبل و مشخصات خودرو را پیش از سفارش ارائه داد.

سوالات متداول نود BCM سایپا TH255-25740

شماره فنی این BCM چیست؟

شماره فنی این محصول TH255-25740 است. مستند رسمی سازنده نیز این شماره را در سیستم X200-MT با عنوان BCM Controller معرفی می‌کند.

این یونیت چند سوکت دارد؟

طبق عنوان محصول، این نسخه سه سوکت است. با این حال، تعداد سوکت باید همراه شماره فنی برای تطبیق استفاده شود.

آیا این BCM برای تمام خودروهای سایپا مناسب است؟

خیر، چنین سازگاری گسترده‌ای تأیید نشده است. مدل خودرو، سال تولید، معماری شبکه و شماره یونیت فعلی باید بررسی شوند.

آیا مشکل ریموت نشان‌دهنده خرابی BCM است؟

لزوماً خیر. در معماری X200-MT، Remote Key به‌صورت جزء مستقلی از BCM معرفی شده است. خود ریموت، باتری، گیرنده و ارتباط شبکه نیز باید بررسی شوند.

اگر دیاگ BCM را شناسایی نکند، باید یونیت تعویض شود؟

خیر. ابتدا تغذیه، اتصال بدنه و شبکه بررسی شوند. قطع برق یا مسیر ارتباطی نیز می‌تواند باعث عدم شناسایی شود.

آیا TH255-25740 بعد از نصب نیاز به برنامه‌ریزی دارد؟

در اطلاعات قابل اتکای بررسی‌شده، نیاز یا عدم نیاز قطعی به برنامه‌ریزی برای همه کاربردها مشخص نشده است. این موضوع باید برای همان خودرو توسط متخصص بررسی شود.

جمع‌بندی انتخاب TH255-25740

نود داخل اتاق BCM سایپا TH255-25740 سه سوکت LZNF یک یونیت برق بدنه است که مهم‌ترین شناسه آن شماره TH255-25740 است. مستند رسمی سازنده این شماره را به‌عنوان BCM Controller در معماری X200-MT معرفی می‌کند و عنوان محصول نیز سه‌سوکت بودن نسخه را مشخص کرده است.

برای خرید صحیح، کد TH255-25740، تعداد سه سوکت، شکل کانکتورها و لیبل یونیت فعلی را در اولویت قرار دهید. از روی عنوان عمومی «BCM سایپا» درباره سازگاری با مدل یا سال مشخص خودرو نتیجه‌گیری نکنید. همچنین اگر خرابی نود هنوز تأیید نشده است، فیوزها، تغذیه، اتصال بدنه، سوکت‌ها و شبکه پیش از تعویض بررسی شوند تا از خرید غیرضروری یا نصب یک یونیت نامتناسب جلوگیری شود.
