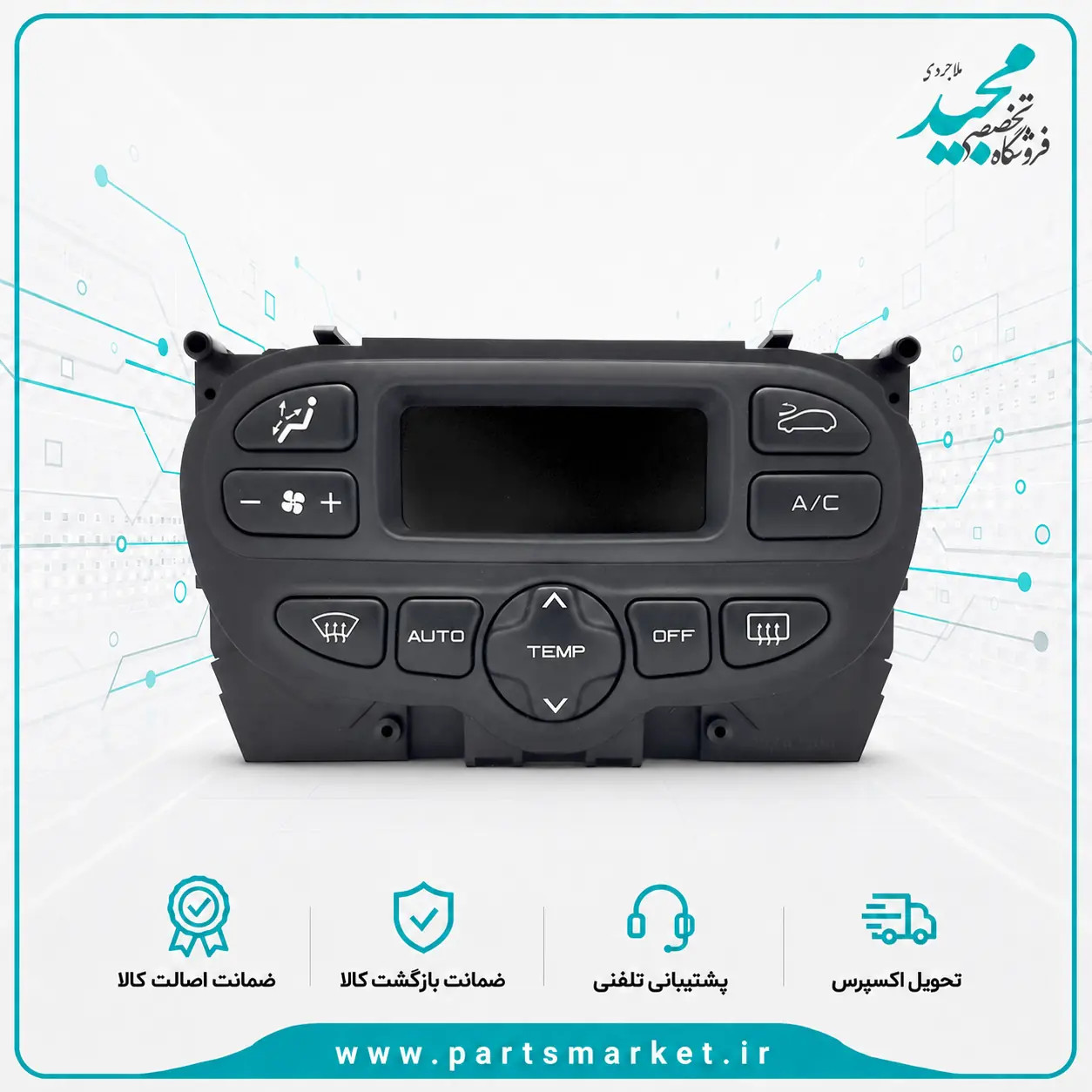

در پژو 206 تیپ 5 مجهز به تهویه دیجیتال، پنل بخاری و کولر فقط مجموعه‌ای از کلیدها و یک نمایشگر نیست؛ این قطعه رابط اصلی راننده با سیستم تهویه الکترونیکی خودرو است و فرمان‌هایی مانند تنظیم دمای کابین، سرعت دمنده، مسیر خروج هوا، گردش داخلی و درخواست روشن شدن کولر از طریق آن انجام می‌شوند. پنل بخاری AC دیجیتال پژو 206 تیپ 5 جدید طرح ساندن به نسخه جدیدتر پنل تهویه اتوماتیک 206 اشاره دارد که در بازار با عنوان «طرح ساندن» از نمونه قدیمی BEHR یا بهر تفکیک می‌شود.

مهم‌ترین نکته هنگام خرید این پنل، توجه هم‌زمان به سه عبارت «تیپ 5»، «جدید» و «طرح ساندن» است. در خانواده پژو 206 چند نوع پنل دستی و دیجیتال وجود دارد و حتی میان پنل‌های دیجیتال نیز نسخه قدیمی BEHR و نسخه طرح ساندن به‌صورت جداگانه در بازار عرضه می‌شوند. بنابراین شباهت ظاهری نمایشگر، ابعاد پنل یا دیجیتال بودن به‌تنهایی برای اثبات سازگاری کافی نیست.

در بررسی زنده این نوبت، صفحه مستقیم همین عنوان در سایت پارت مارکت از طریق جست‌وجوی وب بازیابی نشد. به همین دلیل شماره فنی، تعداد دقیق سوکت‌ها، وضعیت کالا، کشور سازنده، سال دقیق کاربرد و نیاز یا عدم نیاز به کالیبراسیون یا برنامه‌ریزی از روی نمونه‌های بازار حدس زده نشده‌اند. با این حال، یک منبع مستقل بازار دقیقاً محصولی با عنوان «پنل بخاری اتوماتیک 206 تیپ 5 طرح ساندن» را در کنار نسخه BEHR ثبت کرده است؛ این موضوع وجود دو خانواده مستقل را تأیید می‌کند.

برای مشاهده سایر قطعات سیستم ساندن می‌توان صفحه محصولات ساندن در پارت مارکت را بررسی کرد. در این خانواده، موتورهای دریچه MODE و TEMP با نسخه‌های مختلف نیز به‌صورت مستقل ثبت شده‌اند.

مشخصات قابل تأیید پنل بخاری دیجیتال 206 تیپ 5 طرح ساندن

در منابع قابل بازیابی، پنل اتوماتیک پژو 206 تیپ 5 به‌عنوان پنلی الکترونیکی معرفی شده که تنظیم دما، سرعت فن و وضعیت دریچه‌های هوا را مدیریت می‌کند. با این حال، مشخصات الکتریکی دقیق نسخه «جدید طرح ساندن» باید بر اساس خود قطعه، سوکت‌ها و شماره‌های پشت پنل بررسی شوند.

پنل دیجیتال تهویه پژو 206 چه وظیفه‌ای دارد؟

پنل تهویه دیجیتال نقطه دریافت فرمان راننده برای کنترل شرایط هوای کابین است. کاربر دمای دلخواه، سرعت فن و حالت توزیع جریان هوا را روی پنل انتخاب می‌کند و سیستم باید این درخواست‌ها را به اجزای مختلف HVAC منتقل کند.

در سیستم‌های اتوماتیک، پنل فقط یک واسطه مکانیکی نیست. فرمان‌های دما و مسیر هوا می‌توانند برای موتورهای الکتریکی دریچه‌ها ارسال شوند و تنظیم سرعت دمنده نیز از طریق مدار کنترل فن انجام شود. همین ساختار باعث می‌شود خرابی پنل با علائمی مانند تغییر نکردن تنظیمات، پاسخ ندادن کلیدها یا رفتار نامنظم سیستم همراه شود.

با این حال، هر ایرادی که روی نمایشگر دیده می‌شود یا هر فرمانی که اجرا نمی‌شود الزاماً از پنل نیست. ممکن است پنل فرمان درست صادر کند اما موتور دریچه، ماژول کنترل فن، سیم‌کشی یا بخش مکانیکی مجموعه تهویه دچار مشکل باشد.

منظور از «طرح ساندن» چیست؟

عبارت «طرح ساندن» در بازار قطعات 206 برای تفکیک این نسل پنل از نسخه BEHR استفاده می‌شود. یک منبع مستقل بازار، دو محصول «پنل بخاری اتوماتیک 206 تیپ 5 مدل BEHR» و «پنل بخاری اتوماتیک 206 تیپ 5 طرح ساندن» را به‌صورت دو کالای مستقل فهرست کرده است.

این تفکیک برای خرید اهمیت زیادی دارد. اگر خودرو به نسخه BEHR مجهز است، طرح ساندن نباید فقط به دلیل دیجیتال بودن پنل جایگزین آن فرض شود. سوکت، طراحی داخلی، نحوه کنترل عملگرها و فرم اتصال می‌توانند متفاوت باشند.

تفاوت نسخه جدید طرح ساندن با پنل فرانسوی BEHR

نسخه فرانسوی BEHR که در بازار برای 206 تیپ 5 قدیمی شناخته می‌شود، متعلق به خانواده قدیمی‌تر سیستم تهویه است. نسخه طرح ساندن به‌عنوان محصول مستقلی عرضه می‌شود و اصطلاح «جدید» نیز معمولاً برای تمایز آن از نسل اولیه استفاده می‌شود.

مهم‌ترین توصیه این است که این دو پنل فقط بر اساس ابعاد یا ظاهر جلو با یکدیگر مقایسه نشوند. پشت پنل، سوکت‌ها، نحوه قرارگیری کانکتورها و شماره‌های درج‌شده باید بررسی شوند. اگر اتصال‌ها با هم متفاوت هستند، تغییر سیم‌کشی برای نصب نسخه دیگر بدون مستند فنی معتبر توصیه نمی‌شود.

آیا این پنل همان پنل دستی 206 است؟

خیر. پنل دستی و دیجیتال ساختار و نحوه عملکرد متفاوتی دارند. در نسخه دستی، بخشی از تنظیمات با سلکتورها و مکانیزم ساده‌تر انجام می‌شود، در حالی که در نسخه دیجیتال کنترل الکترونیکی و نمایش تنظیمات روی صفحه وجود دارد.

به همین دلیل تبدیل خودرو با پنل دستی به این پنل صرفاً با تعویض قاب یا صفحه کنترل انجام نمی‌شود. مجموعه تهویه، سیم‌کشی و عملگرهای داخلی نیز باید با معماری دیجیتال سازگار باشند.

ارتباط پنل با موتور TEMP

یکی از اجزای مهم سیستم تهویه الکترونیکی، موتور دریچه TEMP است. این عملگر با دریچه‌ای ارتباط دارد که در تنظیم دمای هوای خروجی نقش دارد. وقتی راننده دمای انتخاب‌شده را تغییر می‌دهد، پنل باید فرمان مناسب را برای تغییر موقعیت این دریچه ارسال کند.

پارت مارکت موتور تهویه مولتی‌پلکس TEMP هفت پین ساندن را به‌عنوان محصول مستقل عرضه می‌کند. این قطعه فقط یکی از اجزای مرتبط سیستم تهویه است و جایگزین پنل بخاری محسوب نمی‌شود.

ارتباط پنل با موتور MODE

موتور MODE وظیفه تغییر مسیر توزیع هوا را دارد؛ برای مثال هدایت هوا به سمت شیشه، دریچه‌های روبه‌رو یا قسمت پا. وقتی حالت خروج هوا روی پنل تغییر می‌کند اما جریان هوا همچنان از یک مسیر ثابت خارج می‌شود، موتور MODE و دریچه مربوط نیز باید بررسی شوند.

پارت مارکت نسخه موتور تهویه MODE هفت پین ساندن و همچنین موتور MODE شش پین ساندن را به‌صورت دو محصول متفاوت دارد. تفاوت تعداد پین در همین خانواده نشان می‌دهد انتخاب قطعات تهویه باید بر اساس نسخه واقعی خودرو انجام شود.

علائم احتمالی خرابی پنل دیجیتال 206

علائم زیر می‌توانند باعث شوند پنل بخاری در مسیر عیب‌یابی قرار گیرد، اما هیچ‌کدام به‌تنهایی خرابی قطعی خود پنل را ثابت نمی‌کنند:

• خاموش شدن کامل نمایشگر یا روشن نشدن پنل؛
• عمل نکردن بعضی کلیدها؛
• تغییر نکردن مقدار دمای انتخابی؛
• عمل نکردن تنظیم سرعت فن؛
• تغییر نکردن جهت خروج هوا؛
• عدم فعال شدن درخواست AC؛
• خاموش و روشن شدن اتفاقی پنل؛
• مشکل در نور پس‌زمینه یا نمایشگر؛
• فرمان‌های نامنظم یا با تأخیر.

برای هرکدام از این علائم باید ابتدا مشخص شود ایراد از پنل است یا از قطعه‌ای که باید فرمان را اجرا کند.

اگر پنل کاملاً خاموش است چه باید بررسی شود؟

اولین مرحله، بررسی تغذیه الکتریکی پنل است. فیوز، اتصال بدنه، سوکت و سیم‌کشی باید کنترل شوند. اگر برق مناسب به پنل نمی‌رسد، تعویض خود پنل مشکل را برطرف نخواهد کرد.

کانکتور پشت پنل نیز باید از نظر اکسیدشدگی، لق بودن، عقب رفتن پایه‌ها و آثار حرارت بررسی شود. در خودروهای قدیمی، ضعف اتصال می‌تواند باعث خاموشی یا قطع و وصل شدن شود.

اگر نمایشگر روشن است ولی دما تغییر نمی‌کند

اگر دمای انتخابی روی صفحه تغییر می‌کند اما هوای خروجی همچنان فقط گرم یا فقط سرد است، موتور TEMP، مکانیزم دریچه و سیم‌کشی آن باید بررسی شوند.

در این حالت ممکن است پنل فرمان را به‌درستی صادر کند ولی عملگر توانایی اجرای آن را نداشته باشد. تعویض پنل بدون تست موتور دریچه می‌تواند باعث هزینه غیرضروری شود.

اگر جهت باد تغییر نمی‌کند

اگر حالت‌های مختلف روی نمایشگر انتخاب می‌شوند ولی هوا فقط از یک مسیر خارج می‌شود، موتور MODE یکی از اولین اجزایی است که باید بررسی شود.

گیر کردن دریچه، خرابی چرخ‌دنده عملگر یا قطعی سیم‌کشی نیز می‌توانند همین علامت را ایجاد کنند. بنابراین نمایش صحیح حالت روی پنل لزوماً به معنی خرابی پنل نیست.

اگر فن روی یک سرعت باقی مانده است

سیستم کنترل فن شامل پنل، مدار کنترل دور و موتور دمنده است. اگر تنظیم سرعت روی پنل تغییر می‌کند ولی دور واقعی فن ثابت می‌ماند، مدار قدرت و ماژول کنترل فن نیز باید تست شوند.

خرابی مقاومت یا ماژول کنترل دور می‌تواند باعث شود فقط یک یا چند سرعت در دسترس باشند، در حالی که پنل کاملاً سالم است.

اگر دکمه AC عمل نمی‌کند

فشردن AC روی پنل درخواست سرمایش را ثبت می‌کند، اما روشن شدن واقعی کمپرسور به شرایط دیگری نیز وابسته است. فشار مبرد، وضعیت ECU، سنسورها، رله و خود کمپرسور می‌توانند در فعال شدن سیستم نقش داشته باشند.

اگر چراغ یا علامت AC روی پنل روشن می‌شود ولی کمپرسور وارد مدار نمی‌شود، باید مسیر فرمان بعد از پنل بررسی شود.

آیا خرابی نمایشگر یعنی تعویض کل پنل؟

نه لزوماً. ایراد نمایشگر، نور پس‌زمینه یا اتصالات داخلی ممکن است قابل تعمیر باشد. اگر عملکردهای سیستم تهویه همچنان صحیح هستند ولی فقط نمایشگر مشکل دارد، تعمیر تخصصی می‌تواند گزینه‌ای برای بررسی باشد.

در مقابل، اگر برد اصلی آسیب گسترده دیده یا چند بخش پنل هم‌زمان از کار افتاده‌اند، تعویض مجموعه ممکن است منطقی‌تر باشد.

آیا این پنل برای همه پژو 206 تیپ 5ها مناسب است؟

خیر. بازار قطعه حداقل نسخه BEHR و نسخه طرح ساندن را برای پنل اتوماتیک تیپ 5 به‌صورت جداگانه معرفی می‌کند. بنابراین حتی میان خودروهای تیپ 5، نوع سیستم باید بررسی شود.

همچنین بعضی تیپ 5های نیمه‌فول می‌توانند از پنل دستی استفاده کنند. یک منبع تخصصی قطعات 206 نیز پنل دستی را برای تیپ 5 نیمه‌فول ذکر کرده و پنل دیجیتال را برای تیپ 5 فول معرفی می‌کند. این اختلاف در تجهیزات نشان می‌دهد صرف عبارت «تیپ 5» کافی نیست.

آیا برای پژو 206 SD مناسب است؟

در خانواده 206 SD نیز سیستم‌های تهویه دیجیتال وجود دارند، اما صفحه مستقیم محصول حاضر در پارت مارکت بازیابی نشد تا سازگاری آن با نسخه‌های SD قطعی تأیید شود. اگر خودرو 206 SD است، نوع پنل فعلی، سوکت‌ها و معماری تهویه باید بررسی شوند.

چرا ظاهر مشابه کافی نیست؟

دو پنل ممکن است از نمای جلو تقریباً یکسان باشند ولی پشت آن‌ها کانکتور، محل قفل سوکت یا مدار داخلی متفاوتی وجود داشته باشد. حتی طراحی دکمه‌ها یا نور صفحه نیز ممکن است مشابه باشد، اما منطق فرمان خروجی یکسان نباشد.

به همین دلیل بهتر است قبل از سفارش، عکس واضح از پشت پنل فعلی و تمام شماره‌های روی لیبل تهیه شود.

راهنمای تشخیص نسخه طرح ساندن

• نوع پنل فعلی دیجیتال باشد.
• روی قطعه یا مجموعه، مشخصات مرتبط با نسخه ساندن بررسی شود.
• عبارت یا مشخصه مربوط به نسل جدید با قطعه موردنظر تطبیق داده شود.
• تعداد و فرم کانکتورها با نمونه فعلی یکسان باشند.
• شماره‌های پشت پنل ثبت و مقایسه شوند.
• مدل و سال خودرو مشخص شوند.
• اگر خودرو پنل BEHR دارد، نسخه طرح ساندن بدون تأیید جایگزین نشود.

تفاوت پنل با موتور دمنده

پنل سرعت موردنظر را تعیین می‌کند، اما موتور دمنده همان قطعه‌ای است که جریان هوا ایجاد می‌کند. خرابی موتور دمنده می‌تواند باعث شود هیچ بادی از دریچه‌ها خارج نشود، حتی اگر پنل کاملاً سالم باشد.

بنابراین در حالت «پنل روشن است ولی باد نداریم»، موتور فن و مدار برق آن باید بررسی شوند.

تفاوت پنل با مقاومت یا ماژول کنترل فن

در سیستم تهویه دیجیتال، بخش کنترل توان فن مسئول تنظیم واقعی سرعت موتور دمنده است. اگر این بخش خراب شود، ممکن است فن فقط با یک سرعت کار کند یا اصلاً روشن نشود.

پنل در این وضعیت می‌تواند فرمان سرعت را درست نمایش دهد ولی اجرای فرمان در بخش قدرت انجام نشود.

تفاوت پنل با موتورهای دریچه

موتورهای TEMP و MODE عملگر هستند و دستورات پنل را به حرکت مکانیکی دریچه تبدیل می‌کنند. پنل و موتورهای دریچه هیچ‌کدام جایگزین یکدیگر نیستند.

اگر موتور دریچه صدای تق‌تق ایجاد می‌کند، بررسی خود عملگر و چرخ‌دنده‌های آن منطقی‌تر از تعویض پنل است.

آیا نصب پنل جدید نیاز به کالیبراسیون دارد؟

در اطلاعات قابل تأیید محصول، نیاز یا عدم نیاز قطعی به کالیبراسیون یا برنامه‌ریزی پس از نصب مشخص نشده است. بنابراین نمی‌توان بدون مستند معتبر ادعا کرد که پنل همیشه فقط با اتصال سوکت آماده کار است یا حتماً عملیات نرم‌افزاری لازم دارد.

پس از نصب باید تمام محدوده دما، سرعت فن، مسیرهای خروج هوا، گردش داخلی و فرمان AC بررسی شوند. اگر سیستم خودرو روش کالیبراسیون مشخصی برای دریچه‌ها دارد، باید همان دستورالعمل اجرا شود.

نکات نصب پنل دیجیتال طرح ساندن

قبل از باز کردن پنل قدیمی بهتر است وضعیت کانکتورها و محل قرارگیری هر سوکت ثبت شود. هنگام جدا کردن سوکت‌ها نباید سیم‌ها کشیده شوند؛ کانکتور باید از قسمت قفل خود آزاد شود.

پنل جدید باید بدون فشار غیرطبیعی در قاب داشبورد قرار گیرد. اگر پشت پنل یا سوکت‌ها با خودرو تطبیق ندارند، نباید برای جا زدن آن‌ها پایه‌ها یا سیم‌کشی تغییر داده شوند.

پس از نصب، فقط روشن شدن نمایشگر کافی نیست. همه عملکردهای تهویه باید یک‌به‌یک تست شوند.

مقایسه نسخه‌های مرتبط

راهنمای سفارش پنل بخاری دیجیتال 206 تیپ 5 جدید

قبل از سفارش، از نمای جلو و پشت پنل فعلی عکس واضح تهیه کنید. شکل نمایشگر، دکمه‌ها، محل کانکتورها و هر شماره یا لیبل پشت پنل باید قابل خواندن باشد.

اگر پنل فعلی BEHR است، محصول طرح ساندن نباید بدون بررسی انتخاب شود. اگر خودرو پنل دستی دارد نیز این محصول جایگزین مستقیم محسوب نمی‌شود.

اگر علت تعویض، عملکرد ناقص سیستم تهویه است، بهتر است قبل از خرید پنل، موتورهای MODE و TEMP، ماژول کنترل فن، فیوزها و تغذیه نیز بررسی شوند. در صورت نیاز به تطبیق دقیق‌تر می‌توان مشخصات قطعه فعلی را از طریق تماس با پارت مارکت بررسی کرد.

سوالات متداول پنل بخاری AC دیجیتال 206 تیپ 5 طرح ساندن

این پنل دیجیتال است یا دستی؟

طبق عنوان محصول، این نسخه دیجیتال و مربوط به سیستم تهویه اتوماتیک است.

آیا با پنل BEHR یکی است؟

خیر. منابع بازار، پنل BEHR و پنل طرح ساندن را به‌صورت دو محصول مستقل معرفی می‌کنند. جایگزینی مستقیم آن‌ها بدون بررسی سوکت و معماری سیستم تأیید نشده است.

آیا برای همه تیپ 5ها مناسب است؟

خیر. بعضی تیپ 5ها پنل دستی یا نسل دیگری از پنل دیجیتال دارند. نوع سیستم فعلی باید بررسی شود.

اگر جهت باد تغییر نکند، پنل خراب است؟

لزوماً خیر. موتور MODE، دریچه توزیع هوا و سیم‌کشی نیز باید بررسی شوند.

اگر دما تغییر نکند چه؟

موتور TEMP، دریچه دما و فرمان خروجی پنل باید بررسی شوند. عدم تغییر دما به‌تنهایی خرابی پنل را اثبات نمی‌کند.

آیا بعد از نصب نیاز به برنامه‌ریزی دارد؟

نیاز یا عدم نیاز قطعی به برنامه‌ریزی یا کالیبراسیون در اطلاعات قابل تأیید محصول مشخص نشده است. عملکرد کامل سیستم پس از نصب باید تست شود.

جمع‌بندی انتخاب پنل دیجیتال جدید طرح ساندن

پنل بخاری AC دیجیتال پژو 206 تیپ 5 جدید طرح ساندن یک کنترلر الکترونیکی سیستم تهویه است که با نسخه قدیمی BEHR و پنل‌های دستی 206 تفاوت دارد. مهم‌ترین نکته در خرید، تشخیص صحیح نسل پنل و تطبیق پشت قطعه، کانکتورها و سیستم تهویه نصب‌شده روی خودرو است.

اگر پنل روشن است اما یک عملکرد خاص مانند تغییر دما، مسیر باد یا سرعت فن انجام نمی‌شود، قبل از تعویض پنل باید قطعه اجرایی همان بخش نیز بررسی شود. موتور TEMP، موتور MODE، ماژول کنترل فن و سیم‌کشی می‌توانند علائمی شبیه خرابی خود پنل ایجاد کنند. بررسی دقیق پیش از خرید، احتمال انتخاب نسخه ناسازگار و تعویض غیرضروری قطعه سالم را کاهش می‌دهد.
