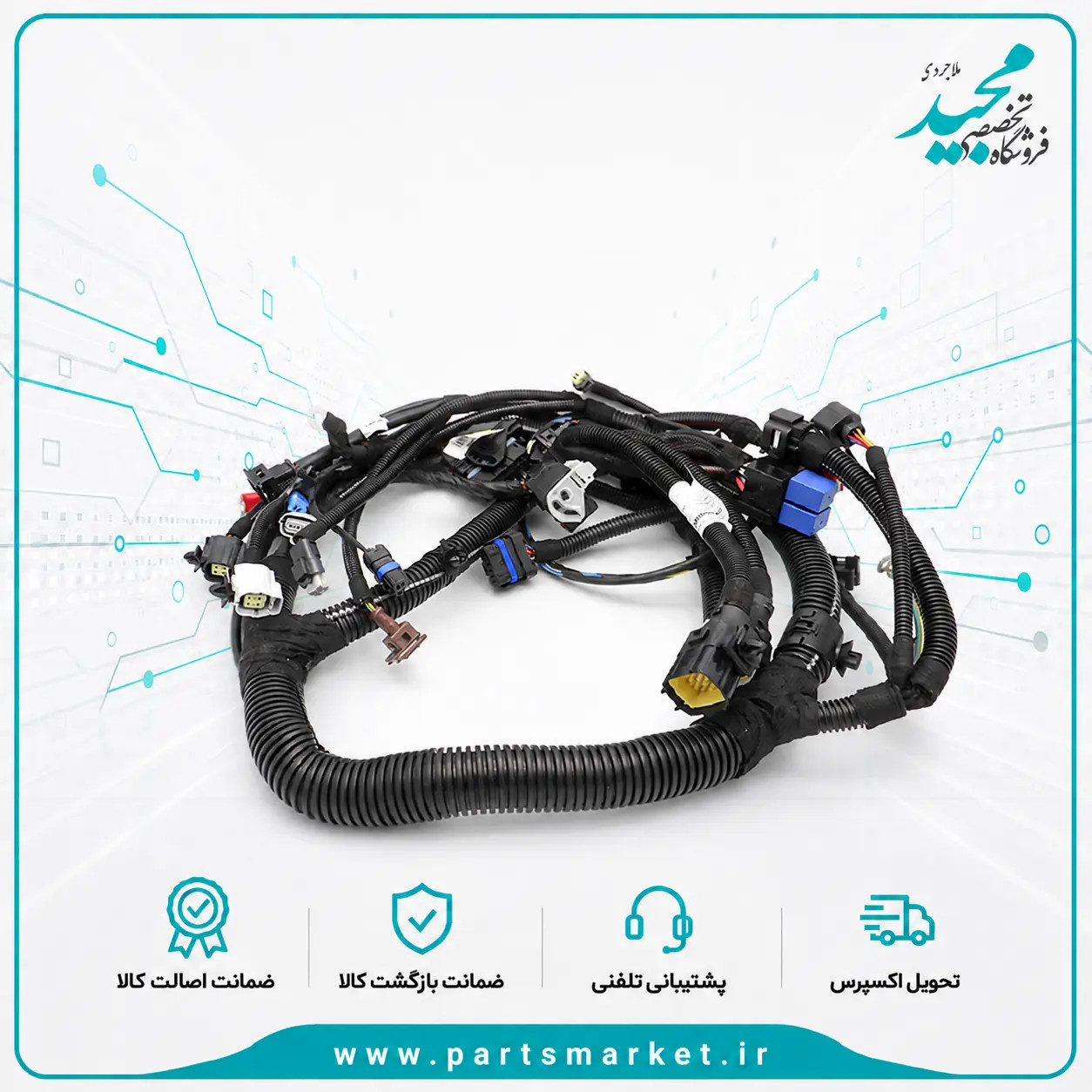

سیم کشی موتور TU5 پژو 405 و پارس، YG20241938

سیم کشی موتور TU5 پژو 405 و پارس با کد YG20241938 مجموعه‌ای تخصصی برای برقراری ارتباط الکتریکی میان ECU، حسگرها، عملگرها و تجهیزات مرتبط با پیشرانه است. این محصول برای خودروهای پژو 405 و پژو پارس مجهز به موتور TU5 و پیکربندی فنی منطبق با شماره YG20241938 معرفی شده است.

شماره فنی YG20241938 مهم‌ترین معیار تشخیص این دسته‌سیم در میان مدل‌های مختلف سیم‌کشی موتور TU5 است. پژو 405 و پژو پارس TU5 با ECUها، تجهیزات برقی و آرایش‌های متفاوتی تولید شده‌اند؛ بنابراین وجود موتور TU5 به‌تنهایی برای تأیید سازگاری کافی نیست. مدل ECU، شماره فنی سیم‌کشی قبلی، شکل کانکتورها و مسیر شاخه‌ها باید پیش از خرید بررسی شوند.

در منابع تخصصی قطعات خودرو، این شماره فنی با سیستم مدیریت موتور زیمنس معرفی شده است. بااین‌حال بهتر است نام و مدل ECU مستقیماً از روی واحد کنترل نصب‌شده روی خودرو خوانده شود. اگر ECU یا سیم‌کشی خودرو قبلاً تغییر کرده باشد، وضعیت فعلی خودرو باید مبنای انتخاب قرار گیرد، نه صرفاً مدل یا مشخصات اولیه آن.

کاربرد سیم کشی موتور پژو 405 و پارس TU5

این محصول در گروه سیم‌کشی موتور خودرو قرار می‌گیرد. وظیفه اصلی آن، ایجاد مسیرهای منظم برای انتقال جریان برق و سیگنال‌های کنترلی میان واحد مدیریت موتور و اجزای الکتریکی مرتبط با پیشرانه TU5 است.

حسگرهای موتور اطلاعات خود را از طریق سیم‌کشی به ECU ارسال می‌کنند. پس از پردازش این داده‌ها، فرمان‌های واحد کنترل نیز از همین مسیر به عملگرهای مربوط منتقل می‌شوند. هر سیم، پین و کانکتور در این شبکه وظیفه مشخصی دارد و باید مطابق نقشه برق خودرو در محل صحیح قرار بگیرد.

شاخه‌بندی دسته‌سیم بر اساس محل قرارگیری تجهیزات در محفظه موتور طراحی می‌شود. طول شاخه‌ها، زاویه خروج انشعاب‌ها، شکل سوکت‌ها و محل بست‌ها باید با پژو 405 یا پژو پارس دارای پیکربندی منطبق هماهنگ باشد. انتخاب یک دسته‌سیم با نام مشابه اما شماره فنی متفاوت می‌تواند باعث عدم تطابق بعضی اتصالات شود.

این محصول برای جایگزینی سیم‌کشی هم‌مشخصات بررسی می‌شود؛ به‌خصوص زمانی که مجموعه قبلی در چند نقطه آسیب دیده، تعمیرات متعدد روی آن انجام شده یا کانکتورها و روکش‌های مختلف آن فرسوده شده‌اند. ضرورت تعویض کامل باید پس از عیب‌یابی توسط برق‌کار خودرو تأیید شود.

نقش کد YG20241938 در انتخاب صحیح محصول

برای موتور TU5 تنها یک نوع سیم‌کشی وجود ندارد. تفاوت در سازنده و مدل ECU، نوع گیربکس، ساختار برق خودرو و تجهیزات نصب‌شده می‌تواند باعث تغییر شماره فنی دسته‌سیم شود. به همین دلیل جست‌وجوی عبارت «سیم کشی موتور TU5» گزینه‌های متعددی را نمایش می‌دهد که لزوماً جایگزین یکدیگر نیستند.

کد YG20241938 امکان شناسایی دقیق‌تر محصول را فراهم می‌کند. این کد باید روی لیبل دسته‌سیم، بسته‌بندی یا مشخصات معتبر محصول مشاهده شود. بهتر است شماره روی سیم‌کشی قبلی خودرو نیز ثبت و با محصول جدید مقایسه شود. اگر لیبل مجموعه قبلی خوانا نیست، تصاویر سوکت ECU، شاخه‌ها و کانکتورهای اصلی می‌توانند برای بررسی تخصصی استفاده شوند.

برخی محصولات ممکن است از نظر ظاهر کلی مشابه باشند، اما تفاوت در یک کانکتور، طول یک شاخه یا چینش پایه‌های ECU باعث عدم سازگاری شود. شماره فنی به خریدار کمک می‌کند تصمیم خود را بر اساس یک شناسه مشخص بگیرد و از اتکا به شباهت ظاهری پرهیز کند.

مشخصات سیم کشی موتور TU5 کد YG20241938

ویژگی‌ها و مزایای کاربردی محصول

• شماره فنی مشخص: کد YG20241938 انتخاب محصول را در میان سیم‌کشی‌های متعدد موتور TU5 دقیق‌تر می‌کند.
• مناسب پژو 405 و پژو پارس: محصول برای این دو خودرو در پیکربندی فنی منطبق معرفی شده است.
• طراحی‌شده برای موتور TU5: شاخه‌بندی و اتصالات مجموعه با تجهیزات مرتبط با این موتور هماهنگ می‌شوند.
• ارتباط منظم با ECU: مسیرهای دسته‌سیم انتقال اطلاعات حسگرها و فرمان‌های واحد کنترل را فراهم می‌کنند.
• کانکتورهای اختصاصی: سوکت‌ها برای اتصال به اجزای متناظر بدون ایجاد سیم‌کشی پراکنده طراحی شده‌اند.
• شاخه‌بندی کاربردی: انشعاب‌ها برای رسیدن به بخش‌های مختلف سیستم مدیریت موتور سازمان‌دهی شده‌اند.
• مناسب جایگزینی قطعه هم‌کد: در صورت تطبیق کامل، محصول می‌تواند جایگزین سیم‌کشی دارای همین شماره فنی شود.
• کمک به حفظ آرایش کارخانه‌ای: انتخاب دسته‌سیم صحیح نیاز به بریدن سیم یا تغییر دستی سوکت‌ها را کاهش می‌دهد.
• امکان مقایسه پیش از نصب: شماره فنی، کانکتورها، طول شاخه‌ها و محل بست‌ها با نمونه قبلی قابل تطبیق‌اند.

تفاوت YG20241938 با دیگر سیم‌کشی‌های TU5

سیم‌کشی‌های موتور TU5 ممکن است با ECU زیمنس، بوش ME7.4.4، بوش ME17 یا سیستم‌های مدیریت موتور دیگر عرضه شوند. علاوه بر ECU، تفاوت میان گیربکس دستی و اتوماتیک یا ساختار برق خودرو نیز می‌تواند شماره فنی را تغییر دهد. هیچ‌یک از این محصولات نباید فقط به دلیل استفاده از موتور TU5، جایگزین مستقیم YG20241938 در نظر گرفته شوند.

این تفاوت‌ها نشان می‌دهند که انتخاب بر اساس مدل خودرو و موتور، بدون توجه به کد فنی، دقت کافی ندارد. حتی اگر کانکتور اصلی از نظر ظاهری مشابه باشد، چینش پایه‌ها یا مسیر مدار می‌تواند متفاوت باشد. تطبیق شماره فنی و بررسی نقشه برق، روش مطمئن‌تری برای انتخاب است.

راهنمای خرید سیم کشی موتور YG20241938

شماره فنی سیم‌کشی قبلی را بررسی کنید

ابتدا لیبل سیم‌کشی فعلی خودرو را پیدا کنید و شماره درج‌شده روی آن را بخوانید. اگر کد YG20241938 روی مجموعه قبلی ثبت شده باشد، احتمال تطابق محصول افزایش می‌یابد. در صورت تفاوت شماره، معادل بودن کدها باید از طریق کاتالوگ یا استعلام تخصصی تأیید شود.

مدل ECU خودرو را مشخص کنید

مدل کامل ECU از روی برچسب آن بررسی شود. منابع بازار این کد را به سیستم زیمنس مرتبط می‌دانند، اما نام زیمنس به‌تنهایی برای تأیید نهایی کافی نیست. شکل سوکت، تعداد کانکتورها و مشخصات دقیق واحد کنترل نیز باید بررسی شوند.

نوع موتور را تأیید کنید

خودرو باید به موتور TU5 مجهز باشد. سیم‌کشی‌های موتور XU7، XU7P یا دیگر پیشرانه‌های نصب‌شده روی خانواده پژو 405 و پارس با این محصول متفاوت‌اند. شباهت بدنه خودرو نمی‌تواند تفاوت پیشرانه و سیستم مدیریت موتور را جبران کند.

نوع گیربکس را در نظر بگیرید

سیم‌کشی‌های مربوط به خودروهای دارای گیربکس اتوماتیک می‌توانند ساختار متفاوتی داشته باشند. اگر خودرو اتوماتیک است یا سیستم انتقال قدرت آن در گذشته تغییر کرده، شماره فنی دسته‌سیم باید با دقت بیشتری بررسی شود.

سوکت‌ها و شاخه‌بندی را مقایسه کنید

شکل سوکت ECU، تعداد کانکتورها، مسیر خروج شاخه‌ها، طول انشعاب‌ها و محل قرارگیری بست‌ها با نمونه قبلی مقایسه شوند. ارائه تصاویر واضح از مجموعه قبلی به فروشنده می‌تواند احتمال انتخاب اشتباه را کاهش دهد.

تغییرات قبلی خودرو را بررسی کنید

اگر ECU، موتور، جعبه‌فیوز یا بخش‌هایی از سیم‌کشی قبلاً تعویض شده‌اند، مشخصات فعلی خودرو باید مبنای خرید قرار گیرد. سال تولید یا تیپ درج‌شده در مدارک، همیشه وضعیت فعلی سیستم برق را نشان نمی‌دهد.

سلامت فیزیکی محصول را کنترل کنید

پیش از نصب، روکش‌ها، سوکت‌ها، پین‌ها، قفل کانکتورها و بست‌های دسته‌سیم بررسی شوند. پایه خم‌شده، قفل شکسته یا آسیب روکش باید قبل از آغاز نصب مشخص شود. تا زمان تأیید تطابق، بسته‌بندی و وضعیت اولیه محصول حفظ شود.

تفاوت سیم‌کشی موتور با سیم‌کشی کابین TU5

سیم‌کشی موتور YG20241938 در محفظه موتور و برای ارتباط تجهیزات مرتبط با پیشرانه استفاده می‌شود. سیم‌کشی کابین، بخش دیگری از شبکه برق خودرو است و مدارهای داخل اتاق را پوشش می‌دهد. این دو مجموعه ممکن است برای عملکرد کامل خودرو با یکدیگر ارتباط داشته باشند، اما از نظر محل نصب، شماره فنی و وظیفه یکسان نیستند.

هنگام عیب‌یابی باید مشخص شود ایراد مربوط به کدام بخش از شبکه سیم‌کشی است. خرید سیم‌کشی موتور در شرایطی که مشکل در دسته‌سیم کابین یا رابط اصلی قرار دارد، نتیجه مورد انتظار را ایجاد نمی‌کند. بررسی مسیر مدار و سوکت‌های ارتباطی توسط برق‌کار به تشخیص قطعه درست کمک می‌کند.

برای پژو پارس TU5، سیم‌کشی‌های کابین با شماره‌های فنی مختلفی نیز عرضه شده‌اند. انتخاب هرکدام به سیستم برق و تجهیزات خودرو بستگی دارد. بنابراین محصول مرتبط باید مکمل فنی خودرو باشد و صرفاً به دلیل داشتن عبارت TU5 به‌عنوان قطعه متناظر انتخاب نشود.

چه زمانی تعویض کامل دسته‌سیم موتور مطرح می‌شود؟

تعویض کامل دسته‌سیم زمانی بررسی می‌شود که آسیب مجموعه گسترده باشد. سوختگی چند مسیر، خرابی هم‌زمان چند کانکتور، از بین رفتن روکش در نقاط متعدد یا وجود اتصال‌های دستی فراوان می‌تواند تعمیر موضعی را دشوار کند. در چنین شرایطی، نصب یک مجموعه کامل و هم‌مشخصات امکان بازگرداندن آرایش منظم مدارها را فراهم می‌کند.

بااین‌حال، روشن شدن چراغ خطا، قطع ارتباط یک حسگر یا عملکرد نامنظم موتور به‌تنهایی خرابی کامل سیم‌کشی را ثابت نمی‌کند. فیوزها، رله‌ها، باتری، اتصال‌های بدنه، حسگرها، عملگرها و ECU نیز باید بررسی شوند. آزمایش پیوستگی سیم‌ها و کنترل تغذیه می‌تواند محل ایراد را مشخص‌تر کند.

اگر مشکل تنها به یک سوکت یا بخش کوتاهی از سیم مربوط باشد، تعمیر اصولی همان قسمت ممکن است کافی باشد. تعویض کامل زمانی ارزش خرید بیشتری دارد که تعمیرکار پس از بررسی، آسیب گسترده مجموعه را تأیید کند و محصول جایگزین نیز دقیقاً با کد و پیکربندی خودرو هماهنگ باشد.

نکات مهم نصب سیم کشی موتور TU5

• نصب توسط برق‌کار آشنا با سیستم برق پژو 405 و پژو پارس TU5 انجام شود.
• پیش از شروع کار، اصول ایمنی مربوط به قطع باتری رعایت شود.
• از مسیر سیم‌کشی قبلی و محل قرارگیری بست‌ها تصویر تهیه شود.
• سوکت‌ها پیش از جداسازی به‌صورت منظم نشانه‌گذاری شوند.
• کد YG20241938 روی لیبل یا بسته‌بندی محصول کنترل شود.
• مدل ECU و شکل کانکتور اصلی پیش از نصب تطبیق داده شوند.
• دسته‌سیم جدید در کنار نمونه قبلی قرار گرفته و شاخه‌ها مقایسه شوند.
• پین‌ها از نظر خم‌شدگی، خوردگی یا عقب‌رفتگی بررسی شوند.
• شاخه‌ها بدون کشش و پیچ‌خوردگی در مسیر استاندارد قرار گیرند.
• سیم‌ها از منبع حرارت، قطعات متحرک و لبه‌های تیز فاصله داشته باشند.
• بست‌ها و نگهدارنده‌ها در نقاط پیش‌بینی‌شده نصب شوند.
• اتصال‌های بدنه تمیز و محکم بسته شوند.
• از بریدن سیم یا تعویض سوکت برای تطبیق اجباری خودداری شود.
• پس از نصب، عملکرد سیستم و خطاهای ثبت‌شده با تجهیزات مناسب بررسی شوند.

ارزش خرید سیم کشی موتور TU5 کد YG20241938

مزیت اصلی این محصول، مشخص بودن شماره فنی و خودروهای هدف آن است. کد YG20241938 به خریدار اجازه می‌دهد به‌جای انتخاب یک سیم‌کشی عمومی برای موتور TU5، محصول را بر اساس شناسه فنی دقیق بررسی کند. این موضوع احتمال اشتباه میان نسخه‌های بوش، زیمنس، گیربکس دستی و اتوماتیک را کاهش می‌دهد.

در صورت تأیید کامل سازگاری، استفاده از دسته‌سیم هم‌کد می‌تواند جایگزینی منظم برای مجموعه آسیب‌دیده فراهم کند. سوکت‌ها و شاخه‌های متناسب باعث می‌شوند نصب بدون تغییرات دستی انجام شود و مسیرهای الکتریکی مطابق ساختار خودرو قرار بگیرند.

کیفیت نتیجه نهایی علاوه بر انتخاب محصول، به نصب اصولی نیز وابسته است. عبور صحیح شاخه‌ها، نصب بست‌ها، کنترل اتصال‌های بدنه و بررسی خطاها پس از نصب باید با دقت انجام شوند. این محصول برای جایگزینی یک مجموعه هم‌مشخصات طراحی شده و راه‌حل عمومی برای تمام ایرادهای برق موتور نیست.

محصولات مرتبط

• سیم کشی کابین TU5 پژو پارس IK00787380
• سیم کشی کابین TU5 پژو پارس YG20242241
• سیم کشی موتور TU5 پژو 405 با ECU بوش ME17
• سیم کشی موتور TU5 پژو 405 و پارس اتوماتیک YG20241950

پرسش‌های متداول

شماره فنی این سیم‌کشی چیست؟

شماره فنی دقیق محصول YG20241938 است و همین کد باید هنگام خرید با سیم‌کشی قبلی مقایسه شود.

این محصول برای چه خودروهایی معرفی شده است؟

این سیم‌کشی برای پژو 405 و پژو پارس مجهز به موتور TU5 و پیکربندی فنی منطبق معرفی شده است.

آیا برای تمام خودروهای TU5 مناسب است؟

خیر. مدل ECU، شماره فنی، نوع گیربکس و آرایش سوکت‌ها باید با محصول تطبیق داشته باشند.

سیستم مدیریت موتور مرتبط با این کد چیست؟

منابع تخصصی بازار، YG20241938 را به سیستم مدیریت موتور زیمنس مرتبط می‌دانند؛ مدل ECU خودرو باید پیش از خرید بررسی شود.

آیا سیم‌کشی بوش ME17 جایگزین این محصول می‌شود؟

خیر. نسخه بوش ME17 شماره فنی و کانکتورهای متناسب با همان ECU را دارد و جایگزین مستقیم محسوب نمی‌شود.

آیا این محصول همان سیم‌کشی کابین است؟

خیر. YG20241938 سیم‌کشی موتور است و سیم‌کشی کابین مجموعه‌ای جداگانه با محل نصب و وظیفه متفاوت محسوب می‌شود.

آیا برای خودروی اتوماتیک مناسب است؟

نسخه‌های اتوماتیک سیم‌کشی مخصوص خود را دارند. پیش از انتخاب برای خودروی اتوماتیک باید شماره فنی و پیکربندی دقیق بررسی شود.

پیش از نصب چه مواردی کنترل شوند؟

کد فنی، مدل ECU، سوکت‌ها، پین‌ها، شاخه‌بندی، روکش‌ها و محل بست‌ها با نمونه قبلی تطبیق داده شوند.
