سیم‌کشی موتور TU5 پژو 206، 9675092680

معرفی سیم‌کشی موتور پژو 206 تیپ 5

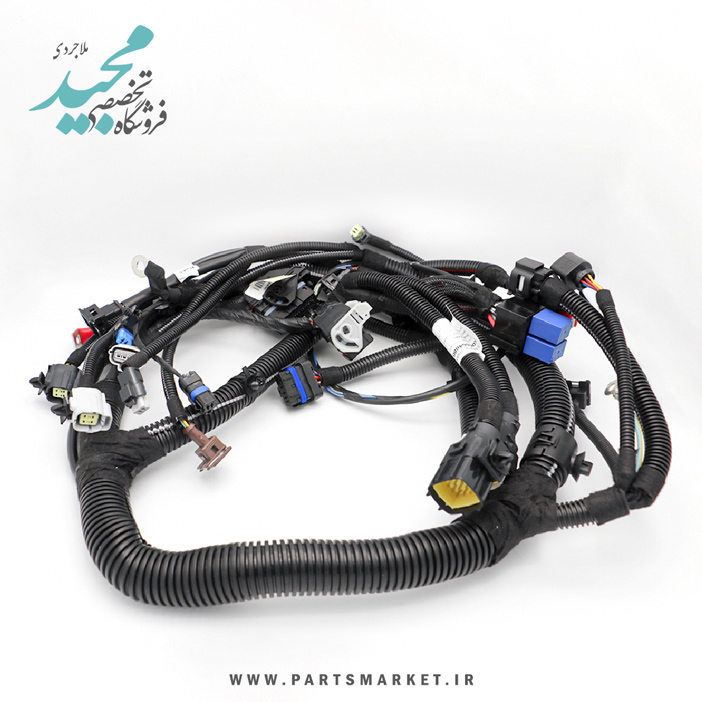

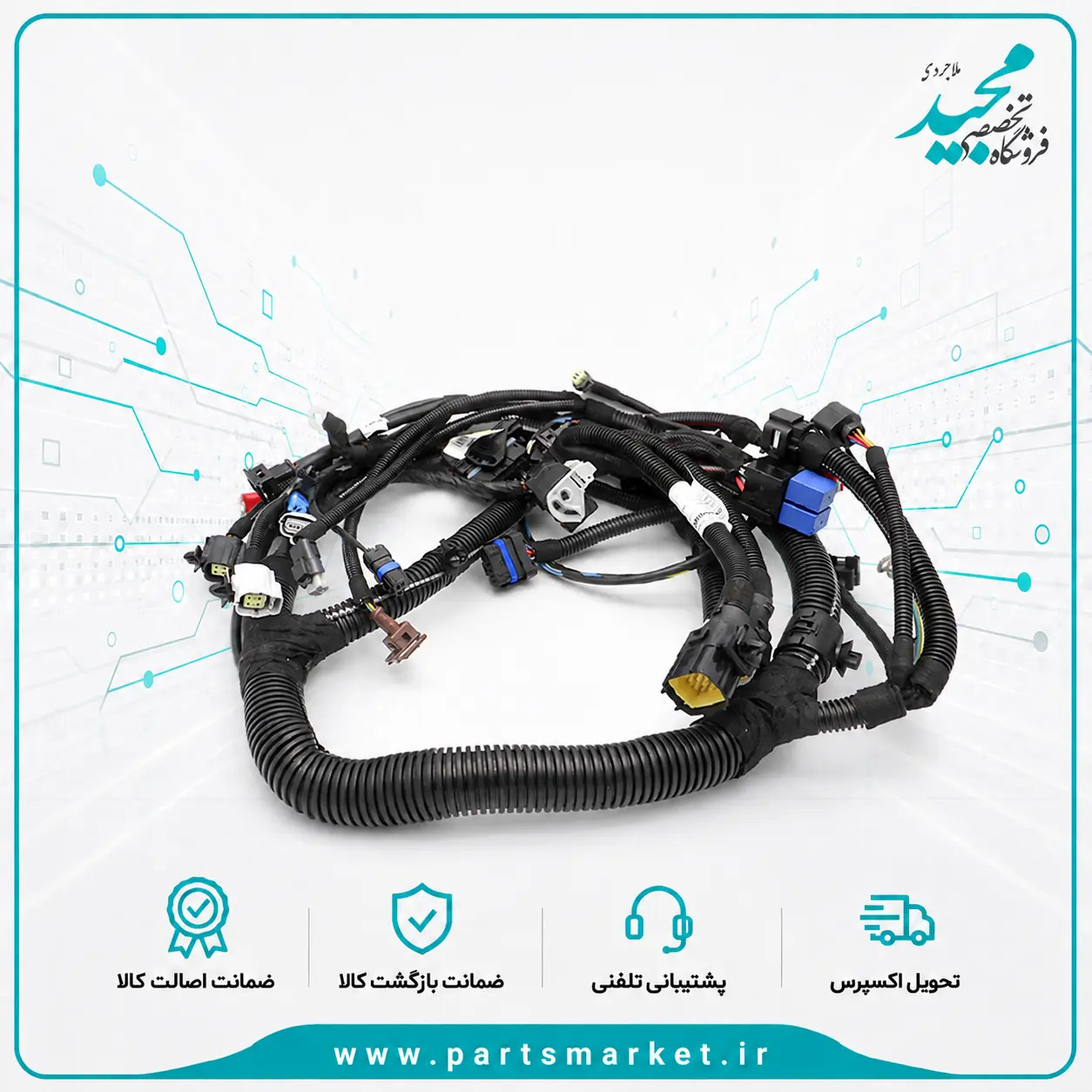

سیم‌کشی موتور TU5 پژو 206 با شماره فنی 9675092680، مجموعه‌ای از سیم‌ها، شاخه‌های ارتباطی، سوکت‌ها و پوشش‌های محافظ است که برای ایجاد ارتباط الکتریکی میان واحد مدیریت موتور و تجهیزات داخل محفظه موتور به کار می‌رود. منابع تخصصی این کد را به پژو 206 تیپ 5، موتور TU5، ECU بوش ME7.4.5 و دریچه گاز برقی فلزی مرتبط می‌دانند.

دسته سیم موتور یکی از بخش‌های اصلی شبکه برق پیشرانه است. سنسورها باید اطلاعات مربوط به وضعیت کارکرد موتور را به ECU منتقل کنند و عملگرها نیز فرمان‌های صادرشده را دریافت نمایند. سیم‌کشی بستر فیزیکی این ارتباط را فراهم می‌کند و باید با پیکربندی دقیق خودرو هماهنگ باشد.

شماره فنی 9675092680 مهم‌ترین شناسه این محصول است. پژو 206 تیپ 5 در نسخه‌های مختلف با سیم‌کشی‌ها، ECUها و دریچه‌های گاز متفاوت عرضه شده است؛ بنابراین عنوان کلی «سیم‌کشی TU5 پژو 206» به‌تنهایی برای تأیید سازگاری کافی نیست.

محل انشعاب‌ها، طول هر شاخه، فرم سوکت‌ها و ترتیب پایه‌ها براساس معماری الکتریکی خودرو طراحی می‌شوند. انتخاب سیم‌کشی دارای شماره فنی صحیح می‌تواند نیاز به تغییر سوکت، جابه‌جایی پایه‌ها یا ایجاد اتصال دستی را کاهش دهد.

نقش سیم‌کشی موتور در پژو 206

موتور TU5 برای مدیریت سوخت‌رسانی، جرقه‌زنی و دریافت اطلاعات شرایط کاری از مدارهای الکتریکی متعددی استفاده می‌کند. سیم‌کشی موتور ارتباط این مدارها را در قالب یک مجموعه منظم برقرار می‌سازد.

هر شاخه به تجهیز مشخصی هدایت می‌شود. طول شاخه باید به‌اندازه‌ای باشد که بدون کشش به محل اتصال برسد. مسیر عبور سیم‌ها نیز باید با چیدمان محفظه موتور هماهنگی داشته باشد.

در صورت انتخاب شماره فنی درست، سوکت‌ها بدون فشار غیرعادی در محل مربوط قرار می‌گیرند. این موضوع علاوه بر نصب مرتب، به حفظ وضعیت استاندارد شبکه برق کمک می‌کند.

ساختار منظم برای تعمیرات بعدی نیز مفید است. برق‌کار می‌تواند مسیرها را بهتر دنبال کرده و اتصال‌های مربوط به هر مدار را بررسی کند. سیم‌کشی دارای تغییرات دستی متعدد معمولاً فرایند عیب‌یابی را دشوارتر می‌سازد.

ارتباط محصول با موتور TU5

موتور TU5 در خودروهای متعددی مانند پژو 206، پژو 207، رانا و برخی نسخه‌های پژو پارس استفاده شده است. اشتراک موتور به معنی یکسان بودن دسته سیم این خودروها نیست.

نوع ECU، مدل بدنه، نوع گیربکس، دریچه گاز، تجهیزات ایمنی و معماری برق خودرو می‌توانند شماره فنی سیم‌کشی را تغییر دهند. کد 9675092680 برای یک پیکربندی مشخص از پژو 206 TU5 معرفی شده است.

این محصول نباید برای پژو 206 دارای موتور TU3 انتخاب شود. سیم‌کشی TU3 از نظر مسیرهای ارتباطی و تجهیزات موتور با TU5 متفاوت است.

همچنین نسخه‌های TU5P با TU5 یکسان نیستند و سیم‌کشی مخصوص خود را دارند. شماره فنی و مشخصات موتور باید هم‌زمان کنترل شوند.

کاربرد در پژو 206 تیپ 5

منابع قطعات، شماره 9675092680 را به‌طور مشخص با دسته سیم موتور پژو 206 تیپ 5 مرتبط می‌دانند. تیپ 5 به موتور TU5 مجهز است، اما تمام نمونه‌های تولیدشده الزاماً از یک ECU یا سیم‌کشی استفاده نمی‌کنند.

برخی عرضه‌کنندگان این کد را برای پیکربندی‌های دارای ECU بوش ME7.4.5 و دریچه گاز برقی فلزی معرفی کرده‌اند. این مشخصات باید پیش از خرید روی خودرو بررسی شوند.

در بعضی منابع، این شماره به پژو 206 صندوقدار TU5 نیز نسبت داده شده است. به همین دلیل، مدل بدنه نباید صرفاً از روی عنوان عمومی محصول نتیجه‌گیری شود و شماره روی سیم‌کشی قبلی باید ملاک اصلی قرار گیرد.

اگر شماره درج‌شده روی دسته سیم فعلی 9675092680 باشد، این محصول گزینه مرتبطی برای بررسی جایگزینی خواهد بود.

سیستم مدیریت موتور بوش ME7.4.5

اطلاعات تخصصی، کد 9675092680 را به سیستم مدیریت موتور بوش ME7.4.5 مرتبط می‌دانند. ECU یکی از مهم‌ترین معیارهای انتخاب سیم‌کشی موتور است.

واحد کنترل بوش ME7.4.5 دارای سوکت و پین‌بندی مشخصی است. دسته سیم باید از نظر مسیر سیگنال‌ها و اتصال‌ها با این واحد هماهنگ باشد.

پژو 206 TU5 با سیستم‌های مدیریت موتور دیگری نیز عرضه شده است. بنابراین وجود موتور TU5 برای خرید این کد کافی نیست و مدل ECU باید کنترل شود.

بهتر است نوشته‌ها و شماره‌های روی ECU با اطلاعات دسته سیم قبلی مقایسه شوند. شباهت ظاهری سوکت به‌تنهایی نمی‌تواند سازگاری پین‌بندی داخلی را تأیید کند.

دریچه گاز برقی فلزی

یکی دیگر از مشخصات قابل بررسی برای 9675092680، ارتباط آن با دریچه گاز برقی فلزی است. نوع دریچه گاز در انتخاب سیم‌کشی اهمیت دارد؛ زیرا شکل سوکت و مسیرهای مرتبط باید با ساختار آن هماهنگ باشند.

دریچه گاز برقی از طریق سیگنال‌های الکتریکی کنترل می‌شود و اطلاعات موقعیت آن نیز به واحد مدیریت موتور منتقل می‌گردد. سیم‌کشی باید اتصال‌های مورد نیاز این ساختار را فراهم کند.

اگر خودروی مورد نظر دریچه گاز مکانیکی یا نسخه متفاوتی از دریچه برقی دارد، نباید این محصول فقط براساس موتور TU5 انتخاب شود.

خریدار می‌تواند نوع دریچه گاز را به‌صورت ظاهری و با بررسی شماره فنی آن کنترل کند، اما تأیید نهایی بهتر است توسط تعمیرکار انجام شود.

اهمیت شماره فنی 9675092680

شماره فنی، نسخه دقیق دسته سیم را مشخص می‌کند. ممکن است چند سیم‌کشی موتور پژو 206 تیپ 5 از نظر ظاهر کلی شبیه باشند، اما تنها یکی از آن‌ها برای ECU و دریچه گاز خودروی مورد نظر مناسب باشد.

تمام ارقام کد 9675092680 باید کنترل شوند. مشابه بودن چند رقم ابتدایی یا انتهایی با کد دیگر به معنی یکسان بودن محصول نیست.

بهترین روش اولیه، مشاهده برچسب سیم‌کشی قبلی و مقایسه مستقیم آن است. اگر برچسب خوانا نیست، شماره شاسی، مدل ECU، نوع دریچه گاز، تیپ و بدنه خودرو باید برای استعلام ارائه شوند.

استفاده از شماره کامل در جست‌وجو نیز نتایج دقیق‌تری نسبت به عبارت‌های کلی مانند «سیم‌کشی 206 تیپ 5» ایجاد می‌کند.

ویژگی‌های کاربردی سیم‌کشی 9675092680

مناسب موتور TU5

این محصول برای پیکربندی مشخصی از موتور TU5 معرفی شده و باید از سیم‌کشی موتور TU3 و TU5P تفکیک شود.

مرتبط با پژو 206 تیپ 5

منابع تخصصی، 9675092680 را به دسته سیم موتور پژو 206 تیپ 5 مرتبط می‌دانند.

هماهنگی با ECU بوش ME7.4.5

این سیستم مدیریت موتور یکی از مشخصات مهم محصول است و باید با ECU نصب‌شده روی خودرو مطابقت داشته باشد.

مناسب دریچه گاز برقی فلزی

نوع دریچه گاز یکی از معیارهای انتخاب این کد است. سوکت و مسیرهای مرتبط باید با نسخه برقی فلزی هماهنگ باشند.

دارای شماره فنی دقیق

کد کامل محصول امکان مقایسه مستقیم با قطعه قبلی و استعلام فنی را فراهم می‌کند.

ساختار یکپارچه شاخه‌ها

سیم‌ها و سوکت‌ها در قالب یک مجموعه منظم ارائه می‌شوند. هماهنگی محصول با خودرو می‌تواند نیاز به تغییرات دستی را کاهش دهد.

قابل بررسی برای نسخه صندوقدار مرتبط

در بعضی منابع، این شماره برای پژو 206 صندوقدار TU5 نیز ذکر شده است. سازگاری باید با کد قبلی و مشخصات بدنه تأیید شود.

عرضه با برندهای مختلف

این شماره در بازار با برندهایی مانند الکتریک خودرو شرق یا EKS، دناکو و تولیدکنندگان دیگر دیده می‌شود. برند کالای موجود باید از فروشنده بررسی شود.

مشخصات کاربردی محصول

نام محصول: سیم‌کشی موتور پژو 206

شماره فنی: 9675092680

خودروی مرتبط: پژو 206

تیپ مرتبط در منابع: تیپ 5

خانواده موتور: TU5

سیستم مدیریت موتور: بوش ME7.4.5

نوع دریچه گاز: برقی فلزی

نوع قطعه: دسته سیم داخل موتور

برندهای مشاهده‌شده برای این کد: EKS و دناکو

دسته‌بندی: سیم‌کشی موتور خودرو

مهم‌ترین معیار خرید: تطبیق شماره فنی، ECU و دریچه گاز

راهنمای انتخاب پیش از خرید

شماره سیم‌کشی قبلی را پیدا کنید

برچسب روی دسته سیم فعلی خودرو را بررسی کنید. شماره باید به‌طور کامل با 9675092680 یکسان باشد.

تیپ خودرو را تأیید کنید

این محصول برای پژو 206 تیپ 5 معرفی شده است. اگر خودرو تیپ 2 یا 3 با موتور TU3 است، این سیم‌کشی مناسب آن پیکربندی نیست.

نوع موتور را بررسی کنید

موتور خودرو باید TU5 باشد. وجود موتور TU5 نخستین معیار انتخاب است، اما برای تأیید نهایی کافی نیست.

مدل ECU را کنترل کنید

ECU مرتبط با این کد، بوش ME7.4.5 معرفی شده است. شماره و مدل درج‌شده روی واحد کنترل باید بررسی شوند.

دریچه گاز را شناسایی کنید

نوع دریچه گاز باید برقی فلزی باشد. نسخه‌های مکانیکی یا انواع دیگر دریچه برقی ممکن است سیم‌کشی متفاوتی داشته باشند.

مدل بدنه را اعلام کنید

مشخص کنید خودرو هاچ‌بک یا صندوقدار است. چون این شماره در بعضی منابع برای نسخه صندوقدار نیز ذکر شده، بدنه باید همراه شماره فنی بررسی شود.

نوع گیربکس را مشخص کنید

تیپ 5 معمولاً با گیربکس دستی شناخته می‌شود، اما نباید نوع گیربکس بدون مشاهده خودرو فرض شود. نسخه‌های اتوماتیک سیم‌کشی و واحدهای کنترلی متفاوتی دارند.

سال تولید را معیار نهایی قرار ندهید

برخی منابع سال مشخصی را برای این کد ذکر کرده‌اند، اما تغییرات تولید می‌توانند باعث تفاوت سیم‌کشی شوند. شماره قطعه قبلی معیار دقیق‌تری است.

از شماره شاسی کمک بگیرید

اگر برچسب سیم‌کشی در دسترس نیست، شماره شاسی می‌تواند برای بررسی پیکربندی کارخانه‌ای استفاده شود.

برند محصول را بررسی کنید

از آنجا که این کد با برندهای مختلف عرضه می‌شود، نام سازنده کالای موجود را از روی برچسب یا بسته‌بندی کنترل کنید.

مقایسه با سیم‌کشی‌های مرتبط

مقایسه با 9652029480

کد 9652029480 نیز برای سیم‌کشی موتور TU5 پژو 206 تیپ 5 عرضه می‌شود. تفاوت شماره نشان می‌دهد این دو محصول برای پیکربندی‌های یکسانی در نظر گرفته نشده‌اند. ECU، دریچه گاز و شماره قطعه قبلی باید بررسی شوند.

مقایسه با 9671123780

9671123780 یکی دیگر از شماره‌های سیم‌کشی موتور TU5 پژو 206 است. شباهت عنوان محصول به معنی جایگزینی مستقیم با 9675092680 نیست.

مقایسه با 9661338380

کد 9661338380 نیز با عنوان سیم‌کشی موتور پژو 206 TU5 دیده می‌شود. برای انتخاب میان آن و 9675092680 باید مدل ECU، سال پیکربندی و کد قبلی بررسی شوند.

مقایسه با 9661338580

کد 9661338580 در بازار برای سیم‌کشی موتور پژو 206 صندوقدار TU5 بدون ABS معرفی شده است. این مشخصات نشان می‌دهند تجهیزات خودرو نیز در شماره سیم‌کشی مؤثر هستند.

مقایسه با 9670331380

کد 9670331380 به سیم‌کشی رابط اصلی پژو 206 با موتور TU5 و مدیریت موتور بوش مربوط است. سیم‌کشی رابط اصلی با دسته سیم داخل موتور 9675092680 یکسان نیست.

مقایسه با سیم‌کشی TU3

سیم‌کشی‌های موتور TU3 مانند کد 9647888880 برای پیکربندی دیگری از پژو 206 طراحی شده‌اند و با سیم‌کشی TU5 تفاوت دارند.

مقایسه با سیم‌کشی پژو 207 و رانا

اگرچه پژو 207 و رانا نیز از موتور TU5 استفاده می‌کنند، سیم‌کشی آن‌ها با شماره‌های دیگری مانند IK00807780 عرضه می‌شود. اشتراک موتور دلیل کافی برای یکسان دانستن دسته سیم نیست.

مزایای انتخاب سیم‌کشی دارای شماره صحیح

انتخاب سیم‌کشی براساس کد دقیق، احتمال هماهنگی سوکت‌ها و شاخه‌ها با خودرو را افزایش می‌دهد. این روش از خرید صرفاً براساس نام موتور دقیق‌تر است.

شماره 9675092680 به خریدار اجازه می‌دهد محصول را مستقیماً با قطعه قبلی مقایسه کند. تصویر برچسب دسته سیم و ECU را نیز می‌توان پیش از خرید در اختیار فروشنده قرار داد.

هماهنگی محصول با خودرو می‌تواند نیاز به بریدن سیم، تغییر سوکت یا جابه‌جایی پایه‌ها را کاهش دهد.

حفظ ساختار اصلی سیم‌کشی برای سرویس‌های بعدی مفید است. مسیرها و اتصال‌های استاندارد برای برق‌کار قابل پیگیری‌تر هستند.

چه زمانی تعویض سیم‌کشی موتور بررسی می‌شود؟

نیاز به تعویض کامل دسته سیم باید پس از عیب‌یابی تخصصی مشخص شود. روشن شدن چراغ چک یا اختلال در عملکرد موتور به‌تنهایی خرابی کل سیم‌کشی را ثابت نمی‌کند.

ایراد ممکن است از سنسور، عملگر، ECU، فیوز، رله، اتصال بدنه، دریچه گاز یا یک سوکت مشخص باشد.

آسیب گسترده به چند شاخه، آثار حرارت، فرسودگی روکش‌ها، شکستگی چند سوکت یا وجود تعمیرات متعدد قبلی می‌تواند تعویض کامل را مطرح کند.

تصمیم نهایی باید براساس گستردگی آسیب و نتیجه آزمایش مدارها گرفته شود.

نکات مهم نصب

نصب 9675092680 باید توسط برق‌کار آشنا با موتور TU5، ECU بوش ME7.4.5 و دریچه گاز برقی انجام شود.

پیش از شروع، برق خودرو باید به روش ایمن قطع گردد. مسیر دسته سیم قبلی و محل بست‌ها نیز بهتر است ثبت شوند.

سوکت‌ها باید مرحله‌به‌مرحله جدا شوند. کشیدن سیم به‌جای بدنه سوکت ممکن است باعث آسیب اتصال داخلی شود.

دسته سیم جدید باید از مسیر اصلی عبور کند و با نگهدارنده‌های مناسب ثابت شود. تماس با نقاط گرم، قطعات متحرک و لبه‌های تیز باید کنترل گردد.

سوکت ECU و دریچه گاز باید بدون فشار غیرعادی در محل خود قرار گیرند. نیاز به تغییر زبانه یا جابه‌جایی پایه‌ها می‌تواند نشانه ناسازگاری باشد.

پس از نصب، اتصال‌های بدنه، فیوزها، رله‌ها و عملکرد تجهیزات مرتبط باید بررسی شوند. کنترل خطاهای ECU با دستگاه عیب‌یاب نیز برای ارزیابی نهایی مفید است.

چرا تطبیق دریچه گاز ضروری است؟

دریچه گاز برقی برای دریافت فرمان و ارسال اطلاعات موقعیت به مسیرهای الکتریکی مشخص نیاز دارد. نوع سوکت و پین‌بندی باید با سیم‌کشی هماهنگ باشد.

در برخی نسخه‌های پژو 206 TU5 از دریچه‌های متفاوت استفاده شده است. به همین دلیل، ظاهر موتور یا نام تیپ برای تأیید سیم‌کشی کافی نیست.

بررسی فلزی و برقی بودن دریچه گاز در کنار ECU بوش ME7.4.5 و شماره 9675092680، انتخاب دقیق‌تری را فراهم می‌کند.

ارزش خرید سیم‌کشی 9675092680

ارزش اصلی این محصول در داشتن شماره فنی مشخص و ارتباط آن با پژو 206 تیپ 5، موتور TU5، ECU بوش ME7.4.5 و دریچه گاز برقی فلزی است.

اگر شماره روی سیم‌کشی قبلی 9675092680 باشد و مشخصات خودرو نیز با این پیکربندی مطابقت داشته باشند، محصول حاضر گزینه مناسبی برای بررسی جایگزینی خواهد بود.

انتخاب براساس این مجموعه مشخصات می‌تواند از اشتباه با دیگر سیم‌کشی‌های TU5 پژو 206 جلوگیری کند.

جمع‌بندی

سیم‌کشی موتور TU5 پژو 206 با شماره فنی 9675092680 برای پیکربندی مشخصی از پژو 206 تیپ 5 معرفی شده است. اطلاعات تخصصی، این کد را به ECU بوش ME7.4.5 و دریچه گاز برقی فلزی مرتبط می‌دانند.

تمام خودروهای پژو 206 TU5 از این سیم‌کشی استفاده نمی‌کنند. تیپ، مدل بدنه، ECU، دریچه گاز و شماره قطعه قبلی باید پیش از سفارش بررسی شوند.

این شماره نباید با کدهای 9652029480، 9671123780 یا 9670331380 اشتباه گرفته شود؛ زیرا هر کدام می‌توانند به بخش یا پیکربندی متفاوتی مربوط باشند.

اگر کد سیم‌کشی قبلی 9675092680 است و مشخصات خودرو با محصول مطابقت دارند، این دسته سیم می‌تواند برای جایگزینی مجموعه داخل موتور بررسی شود. نصب تخصصی و کنترل نهایی مدارها نیز برای حفظ عملکرد منظم شبکه برق ضروری است.
