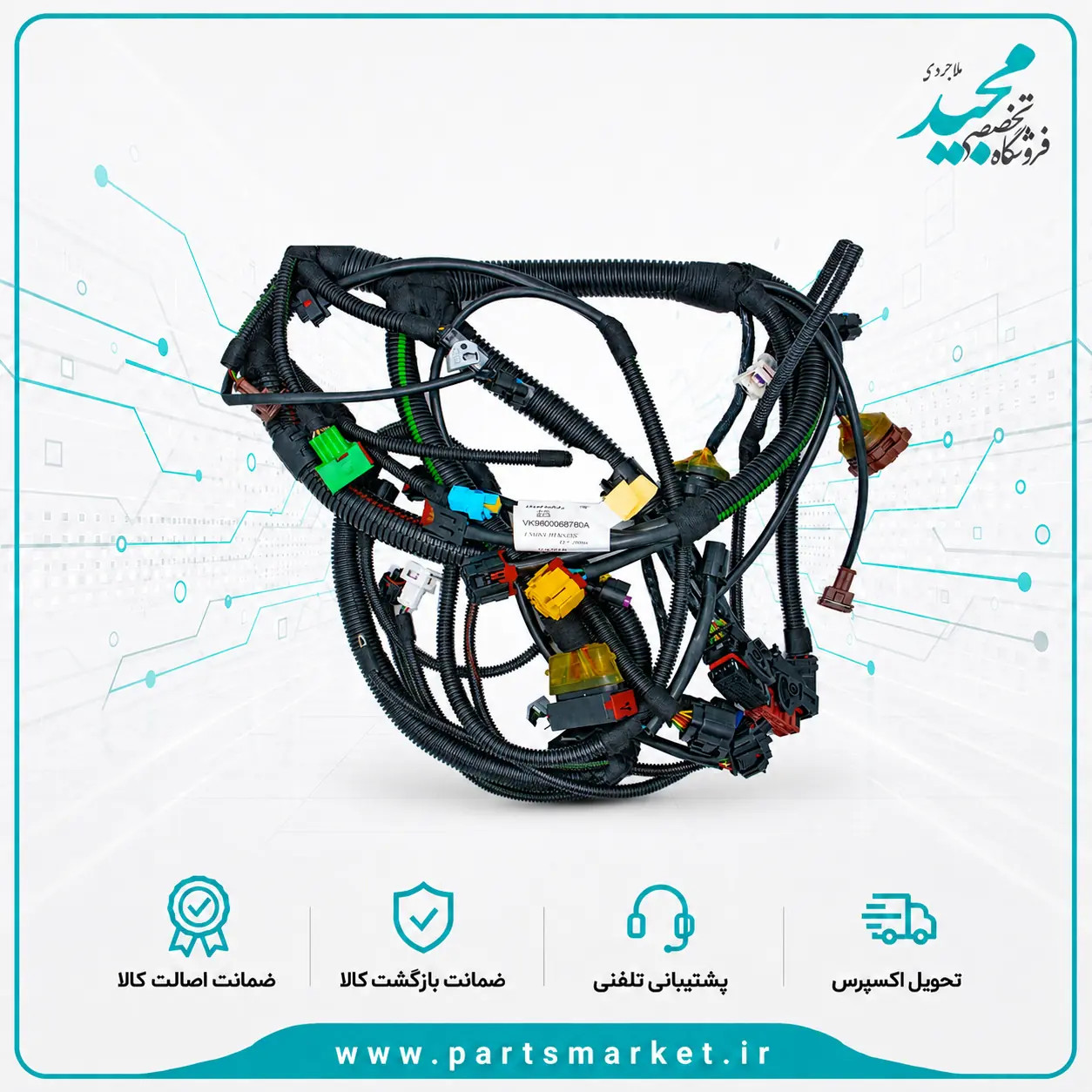

سیم‌کشی موتور سمند EF7 دوگانه‌سوز بدون ایموبلایزر، 9600068780

معرفی سیم‌کشی موتور سمند EF7 دوگانه‌سوز

سیم‌کشی موتور سمند EF7 دوگانه‌سوز بدون ایموبلایزر با شماره فنی 9600068780، مجموعه‌ای از سیم‌ها، سوکت‌ها، شاخه‌های ارتباطی و پوشش‌های محافظ است که برای ایجاد ارتباط الکتریکی میان بخش‌های مختلف موتور و سیستم مدیریت آن به کار می‌رود. این محصول در فروشگاه پارت مارکت برای سمند مجهز به موتور EF7 و سامانه سوخت دوگانه معرفی شده و برند ثبت‌شده آن الکتریک خودرو شرق است.

دسته سیم موتور یکی از اجزای اصلی شبکه برق محفظه موتور محسوب می‌شود. سنسورها، عملگرها و واحد مدیریت موتور برای ارسال یا دریافت برق و سیگنال به مسیرهای ارتباطی مشخص نیاز دارند. سیم‌کشی موتور این مسیرها را در قالب مجموعه‌ای منظم فراهم می‌کند تا هر شاخه در محل تعریف‌شده قرار گیرد و از طریق سوکت مرتبط به تجهیز مورد نظر متصل شود.

شماره فنی 9600068780 مهم‌ترین معیار شناسایی این محصول است. منابع فروش تخصصی، این شماره را به سیم‌کشی موتور EF7، سیستم مدیریت موتور بوش 7.4.9، سامانه دوگانه‌سوز کارخانه‌ای و دریچه گاز برقی مرتبط می‌دانند. بااین‌حال، در عنوان برخی فروشندگان درباره وضعیت ایموبلایزر تفاوت دیده می‌شود؛ بنابراین هنگام سفارش نسخه «بدون ایموبلایزر»، تطبیق شماره روی قطعه قبلی و بررسی پیکربندی خودرو ضروری است.

اهمیت سیم‌کشی موتور در سمند EF7

موتور EF7 از مجموعه‌ای از سنسورها و عملگرهای الکتریکی استفاده می‌کند. هر بخش باید بتواند اطلاعات لازم را به واحد کنترل موتور ارسال کند یا فرمان مورد نیاز را از آن دریافت نماید. سیم‌کشی موتور بستر فیزیکی این ارتباط است و کیفیت اتصال‌ها و تناسب آن با معماری خودرو در عملکرد منظم مدارهای الکتریکی نقش دارد.

هر شاخه سیم‌کشی برای مسیر و مصرف‌کننده مشخصی طراحی می‌شود. طول شاخه، محل انشعاب، فرم سوکت و روکش محافظ باید با چیدمان اجزای موتور هماهنگ باشند. اگر شماره فنی سیم‌کشی با خودرو مطابقت داشته باشد، شاخه‌ها بدون کشیدگی یا تغییر غیراصولی در محل مربوط قرار می‌گیرند.

استفاده از دسته سیم هماهنگ با پیکربندی خودرو همچنین می‌تواند فرایند نصب و عیب‌یابی‌های بعدی را منظم‌تر کند. اتصال‌های دستی، تغییر سوکت یا ایجاد انشعاب‌های اضافی، دنبال کردن مدارها را دشوار می‌کنند. انتخاب سیم‌کشی دارای شماره فنی صحیح به حفظ ساختار اصلی شبکه برق کمک می‌کند.

معنای شماره فنی 9600068780

شماره فنی سیم‌کشی، شناسه نسخه دقیق محصول است. ممکن است چند دسته سیم مختلف با عنوان کلی «سیم‌کشی موتور EF7» در بازار موجود باشند، اما نوع سیستم مدیریت موتور، تک‌سوز یا دوگانه‌سوز بودن، ساختار ایموبلایزر، مدل دریچه گاز و تجهیزات خودرو در آن‌ها متفاوت باشد.

کد 9600068780 محصول را از سایر سیم‌کشی‌های موتور ملی تفکیک می‌کند. هنگام سفارش باید تمام ارقام شماره بررسی شوند. مشابه بودن چند رقم ابتدایی یا انتهایی با کد دیگر به معنی یکسان بودن دو محصول نیست.

مناسب‌ترین روش انتخاب، مشاهده برچسب سیم‌کشی قبلی و مقایسه مستقیم آن با شماره 9600068780 است. اگر برچسب قطعه قبلی خوانا نیست، مشخصات خودرو و شماره شاسی باید برای استعلام دقیق ارائه شوند.

ارتباط این محصول با موتور EF7

EF7 که با عنوان موتور ملی نیز شناخته می‌شود، در نسخه‌های بنزینی و دوگانه‌سوز روی خودروهای مختلف خانواده ایران‌خودرو نصب شده است. وجود نام EF7 در عنوان محصول، خانواده موتور مرتبط را مشخص می‌کند؛ اما برای تأیید نهایی سازگاری کافی نیست.

نسخه مدیریت موتور، نوع سامانه سوخت‌رسانی، دریچه گاز و ساختار امنیتی خودرو می‌توانند شماره فنی سیم‌کشی را تغییر دهند. به همین دلیل، سیم‌کشی موتور EF7 بنزینی، دوگانه‌سوز، بوش، زیمنس یا سایر پیکربندی‌ها نباید بدون بررسی دقیق جایگزین یکدیگر شوند.

شماره 9600068780 براساس اطلاعات موجود برای موتور EF7 دوگانه‌سوز کارخانه‌ای و سیستم بوش 7.4.9 معرفی شده است. این مشخصات هنگام مقایسه محصول با خودرو باید در کنار شماره فنی بررسی شوند.

دوگانه‌سوز بودن سیم‌کشی چه اهمیتی دارد؟

خودروی دوگانه‌سوز کارخانه‌ای برای مدیریت عملکرد موتور با دو نوع سوخت، دارای تجهیزات و مسیرهای الکتریکی متناسب با همان پیکربندی است. بنابراین سیم‌کشی نسخه دوگانه‌سوز با دسته سیم یک خودروی صرفاً بنزینی الزاماً یکسان نیست.

در سیم‌کشی مخصوص نسخه دوگانه‌سوز، شاخه‌ها و اتصال‌های مرتبط باید با معماری سیستم سوخت‌رسانی خودرو هماهنگ باشند. انتخاب محصولی که برای نسخه بنزینی طراحی شده است، صرفاً به دلیل یکسان بودن نام موتور EF7، روش مناسبی برای خرید نیست.

خریدار باید مطمئن شود خودرو به‌صورت کارخانه‌ای دوگانه‌سوز است و شماره سیم‌کشی قبلی با 9600068780 مطابقت دارد. تبدیل شدن خودرو به دوگانه‌سوز در خارج از کارخانه نیز نباید به‌تنهایی مبنای انتخاب این محصول قرار گیرد؛ زیرا ساختار برق آن ممکن است با نسخه کارخانه‌ای متفاوت باشد.

سیستم مدیریت موتور بوش 7.4.9

اطلاعات قابل بررسی، سیم‌کشی 9600068780 را به سیستم مدیریت موتور بوش 7.4.9 مرتبط می‌دانند. این ویژگی یکی از معیارهای مهم انتخاب محصول است. سیم‌کشی باید از نظر مسیرهای سیگنال، سوکت‌ها و نحوه اتصال با واحد کنترل موتور خودرو هماهنگ باشد.

خودروهای دارای موتور EF7 ممکن است از سیستم‌های مدیریت موتور مختلفی استفاده کنند. به همین دلیل، وجود موتور EF7 و دوگانه‌سوز بودن خودرو برای تأیید سازگاری کافی نیست و مدل سیستم مدیریت موتور نیز باید بررسی شود.

اگر ECU نصب‌شده روی خودرو از خانواده دیگری باشد، انتخاب سیم‌کشی بوش 7.4.9 بدون استعلام فنی توصیه نمی‌شود. شماره درج‌شده روی ECU، برچسب دسته سیم و شماره شاسی می‌توانند در تشخیص پیکربندی صحیح کمک کنند.

دریچه گاز برقی و سیم‌کشی مرتبط

برای این شماره فنی، مشخصه دریچه گاز برقی نیز در منابع تخصصی ذکر شده است. دریچه گاز برقی برای دریافت فرمان و ارسال اطلاعات موقعیت خود به ارتباط الکتریکی متناسب نیاز دارد. بنابراین نوع دریچه گاز یکی دیگر از مواردی است که هنگام انتخاب سیم‌کشی باید بررسی شود.

اگر خودرو از دریچه گاز متفاوتی استفاده کند، ممکن است سوکت یا ساختار ارتباطی آن با این سیم‌کشی یکسان نباشد. بهتر است نوع دریچه گاز همراه با شماره فنی دسته سیم و مدل مدیریت موتور کنترل شود.

بدون ایموبلایزر بودن محصول

این محصول در پارت مارکت با عنوان «بدون ایموبلایزر» عرضه شده است. ایموبلایزر بخشی از سامانه امنیتی خودرو است و اجازه روشن شدن موتور را براساس شناسایی کلید و هماهنگی واحدهای مرتبط مدیریت می‌کند.

وجود یا نبود مسیرها و اتصال‌های مرتبط با این سیستم می‌تواند در نسخه سیم‌کشی اثر داشته باشد. به همین دلیل، سیم‌کشی دارای ایموبلایزر و نسخه بدون ایموبلایزر نباید تنها براساس شباهت ظاهری جایگزین یکدیگر شوند.

با توجه به اینکه بعضی فروشندگان همین شماره فنی را با توضیح متفاوت درباره ایموبلایزر عرضه کرده‌اند، لازم است خریدار وضعیت واقعی خودرو و کد روی سیم‌کشی قبلی را بررسی کند. در صفحه این محصول، نسخه مورد نظر «بدون ایموبلایزر» است و انتخاب باید بر همین اساس تأیید شود.

ویژگی‌های سیم‌کشی موتور 9600068780

مناسب موتور EF7

این سیم‌کشی برای خانواده موتور EF7 یا موتور ملی معرفی شده است و ساختار آن با پیکربندی مربوط به این موتور ارتباط دارد.

طراحی‌شده برای نسخه دوگانه‌سوز

محصول برای سمند دوگانه‌سوز معرفی شده و اطلاعات منابع تخصصی نیز به دوگانه‌سوز کارخانه‌ای بودن پیکربندی مربوط اشاره دارند.

هماهنگی با مدیریت موتور بوش

سیستم بوش 7.4.9 یکی از مشخصات قابل بررسی این شماره فنی است. این ویژگی به تفکیک محصول از سیم‌کشی نسخه‌های دارای مدیریت موتور دیگر کمک می‌کند.

مرتبط با دریچه گاز برقی

در اطلاعات فنی محصول، دریچه گاز برقی نیز ذکر شده است. نوع دریچه گاز باید پیش از خرید با خودرو تطبیق داده شود.

دارای شماره فنی مشخص

کد 9600068780 امکان جست‌وجو، مقایسه و استعلام دقیق‌تر محصول را فراهم می‌کند. این شماره مهم‌ترین شناسه برای تفکیک سیم‌کشی از نسخه‌های مشابه است.

برند الکتریک خودرو شرق

برند ثبت‌شده این محصول در پارت مارکت، الکتریک خودرو شرق یا EKS است. نام این برند در سایر عرضه‌های مرتبط با کد 9600068780 نیز دیده می‌شود.

ساخت ایران

در مشخصات صفحه محصول، کشور سازنده ایران ثبت شده است. این اطلاعات به خریدار کمک می‌کند مشخصات شناسنامه‌ای محصول را پیش از سفارش مشاهده کند.

مشخصات کاربردی محصول

نام محصول: سیم‌کشی موتور سمند EF7 دوگانه‌سوز

شماره فنی: 9600068780

خودروی مرتبط: سمند

خانواده موتور: EF7 یا موتور ملی

نوع سوخت: دوگانه‌سوز

نوع دوگانه‌سوزی ثبت‌شده در منابع تخصصی: کارخانه‌ای

سیستم مدیریت موتور: بوش 7.4.9

نوع دریچه گاز: برقی

وضعیت ایموبلایزر در عنوان پارت مارکت: بدون ایموبلایزر

برند: الکتریک خودرو شرق

نام اختصاری برند: EKS

کشور سازنده ثبت‌شده: ایران

دسته‌بندی: سیم‌کشی داخل موتور

معیار اصلی خرید: تطبیق کامل شماره فنی و پیکربندی خودرو

راهنمای انتخاب و خرید

شماره قطعه قبلی را بررسی کنید

پیش از خرید، برچسب یا شماره درج‌شده روی سیم‌کشی قبلی را پیدا کنید. شماره باید به‌طور کامل با 9600068780 مطابقت داشته باشد. انتخاب براساس چهار رقم پایانی 8780 می‌تواند برای جست‌وجوی اولیه مفید باشد، اما تأیید نهایی باید با شماره کامل انجام شود.

نوع موتور را تأیید کنید

این سیم‌کشی برای خانواده موتور EF7 معرفی شده است. اگر خودرو از موتور XU7، TU5 یا پیشرانه دیگری استفاده می‌کند، این محصول نباید صرفاً براساس نام سمند انتخاب شود.

دوگانه‌سوز کارخانه‌ای بودن را بررسی کنید

پیکربندی مرتبط با این کد، دوگانه‌سوز کارخانه‌ای معرفی شده است. خودروهایی که بعداً به‌صورت دستی یا کارگاهی دوگانه‌سوز شده‌اند، ممکن است ساختار سیم‌کشی متفاوتی داشته باشند.

مدل ECU را کنترل کنید

سیستم مدیریت موتور بوش 7.4.9 از مشخصات مهم این محصول است. شماره و مدل ECU باید با اطلاعات سیم‌کشی هماهنگ باشد.

نوع دریچه گاز را مشخص کنید

برای کد 9600068780، دریچه گاز برقی ذکر شده است. اگر خودرو از دریچه گاز مکانیکی استفاده می‌کند، باید شماره فنی مناسب همان نسخه بررسی شود.

وضعیت ایموبلایزر را تأیید کنید

این صفحه محصول به نسخه بدون ایموبلایزر اختصاص دارد. با توجه به تفاوت عنوان همین کد در برخی فروشگاه‌ها، بهتر است وضعیت خودرو و ساختار سیم‌کشی قبلی توسط متخصص کنترل شود.

شماره شاسی را برای استعلام ارائه دهید

در صورت نبود برچسب خوانا، شماره شاسی می‌تواند برای شناسایی دقیق‌تر پیکربندی خودرو استفاده شود. ارائه مدل خودرو، سال تولید، نوع ECU و اطلاعات سوخت نیز به استعلام کمک می‌کند.

به ظاهر سوکت‌ها اکتفا نکنید

شباهت ظاهری دو سیم‌کشی به معنی یکسان بودن آن‌ها نیست. تفاوت در ترتیب پایه‌ها، طول شاخه‌ها یا یک اتصال فرعی می‌تواند سازگاری محصول را تغییر دهد.

مقایسه با سیم‌کشی‌های مرتبط

مقایسه با سیم‌کشی EF7 بنزینی

سیم‌کشی موتور EF7 بنزینی برای سامانه سوخت‌رسانی تک‌سوز طراحی شده است. محصول 9600068780 با پیکربندی دوگانه‌سوز کارخانه‌ای ارتباط دارد؛ بنابراین این دو نسخه نباید بدون بررسی شماره فنی جایگزین یکدیگر شوند.

مقایسه با سیم‌کشی EF7 زیمنس

برخی خودروهای مجهز به موتور EF7 از سیستم مدیریت موتور زیمنس استفاده می‌کنند. سیم‌کشی 9600068780 برای سیستم بوش 7.4.9 معرفی شده است و انتخاب آن برای نسخه زیمنس نیازمند تأیید فنی جداگانه است.

مقایسه با نسخه دارای ایموبلایزر

وضعیت ایموبلایزر یکی از معیارهای انتخاب سیم‌کشی است. محصول این صفحه با عنوان بدون ایموبلایزر ارائه شده و باید با ساختار امنیتی خودرو مطابقت داشته باشد. شباهت شماره‌های بازار یا ظاهر محصول برای جایگزینی دو نسخه کافی نیست.

مقایسه با سیم‌کشی رابط اصلی

سیم‌کشی موتور و سیم‌کشی رابط اصلی دو بخش متفاوت از شبکه برق خودرو هستند. محصول حاضر در دسته سیم‌کشی داخل موتور قرار می‌گیرد و نباید با دسته سیم رابط اصلی یا سیم‌کشی کابین اشتباه گرفته شود.

مقایسه با سیم‌کشی منیفولد یا کوئل

برخی دسته سیم‌ها تنها یک بخش محدود مانند کوئل، انژکتورها یا منیفولد را پوشش می‌دهند. محصول حاضر به‌عنوان سیم‌کشی موتور معرفی شده و دامنه آن با سیم‌کشی‌های فرعی یکسان نیست. هنگام خرید باید مشخص شود تعمیرکار دقیقاً کدام مجموعه را برای تعویض درخواست کرده است.

مزایای انتخاب سیم‌کشی دارای شماره فنی صحیح

انتخاب دسته سیم دارای کد هماهنگ با خودرو، امکان نصب منظم‌تر را فراهم می‌کند. طول شاخه‌ها و محل سوکت‌ها برای همان پیکربندی تعریف شده‌اند و احتمال نیاز به تغییر دستی کاهش می‌یابد.

حفظ ساختار استاندارد شبکه برق در عیب‌یابی‌های آینده نیز ارزشمند است. زمانی که مسیرها و سوکت‌ها مطابق طراحی خودرو باشند، تعمیرکار می‌تواند مدارها را راحت‌تر بررسی کند.

شماره فنی مشخص همچنین خرید اینترنتی را دقیق‌تر می‌کند. به‌جای جست‌وجوی عمومی «سیم‌کشی سمند»، خریدار می‌تواند کد 9600068780، موتور EF7، سیستم بوش و دوگانه‌سوز بودن را هم‌زمان بررسی کند.

چه زمانی تعویض سیم‌کشی موتور بررسی می‌شود؟

تشخیص نیاز به تعویض کامل سیم‌کشی باید پس از عیب‌یابی تخصصی انجام شود. وجود خطای موتور یا روشن شدن چراغ هشدار به‌تنهایی خرابی دسته سیم را ثابت نمی‌کند. منشأ ایراد می‌تواند سنسور، عملگر، فیوز، رله، ECU، اتصال بدنه یا سوکت باشد.

اگر آسیب سیم‌کشی گسترده باشد، چند شاخه به‌طور هم‌زمان صدمه دیده باشند یا مجموعه دارای اتصال‌ها و تعمیرات پراکنده متعددی باشد، تعمیرکار ممکن است تعویض کامل آن را بررسی کند. آثار حرارت، فرسودگی روکش، شکستگی سوکت‌ها و قطع‌شدگی چند مسیر نیز از موارد قابل بررسی هستند.

تعویض کامل زمانی ارزش بیشتری دارد که محصول جایگزین دقیقاً با پیکربندی خودرو هماهنگ باشد. نصب سیم‌کشی نامرتبط و تغییر دادن گسترده آن، نظم مورد انتظار از یک دسته سیم جایگزین را کاهش می‌دهد.

نکات مهم نصب

نصب سیم‌کشی موتور EF7 یک کار تخصصی است و باید توسط برق‌کار آشنا با موتور ملی و سیستم بوش انجام شود. پیش از شروع، برق خودرو باید به روش ایمن قطع شود و مسیر سیم‌کشی قبلی ثبت یا علامت‌گذاری گردد.

سوکت‌ها بهتر است مرحله‌به‌مرحله باز شوند تا مسیر و محل هر اتصال مشخص باقی بماند. فشار دادن یا کشیدن سیم‌ها به‌جای بدنه سوکت می‌تواند به اتصال‌ها آسیب بزند.

شاخه‌های سیم‌کشی باید از مسیر اصلی عبور کنند و با بست‌های مناسب ثابت شوند. تماس دسته سیم با لبه‌های تیز، بخش‌های متحرک یا نقاط دارای حرارت زیاد باید کنترل شود.

سوکت‌های سیم‌کشی جدید باید بدون فشار غیرعادی در محل خود قرار گیرند. اگر اتصال یک سوکت به تغییر پایه‌ها یا بریدن زبانه نیاز دارد، شماره فنی و پیکربندی خودرو باید پیش از ادامه نصب دوباره بررسی شوند.

پس از نصب، برق‌رسانی، اتصال‌های بدنه، فیوزها و عملکرد بخش‌های مرتبط باید کنترل شوند. بررسی خطاها با دستگاه عیب‌یاب نیز می‌تواند بخشی از کنترل نهایی باشد.

چرا خرید براساس شماره فنی اهمیت دارد؟

سیم‌کشی موتور قطعه‌ای با تنوع بالا است. دو خودروی سمند EF7 ممکن است از نظر سال تولید، نوع سوخت، ECU، دریچه گاز یا ایموبلایزر متفاوت باشند. این تفاوت‌ها می‌توانند شماره فنی سیم‌کشی را تغییر دهند.

خرید براساس کد 9600068780 دامنه انتخاب را دقیق‌تر می‌کند. اگر این شماره روی قطعه قبلی خودرو وجود دارد و مشخصات خودرو نیز با EF7 دوگانه‌سوز، بوش 7.4.9 و دریچه گاز برقی هماهنگ است، محصول حاضر گزینه مرتبطی برای بررسی نهایی خواهد بود.

اگر شماره سیم‌کشی خودرو متفاوت است، حتی در صورت شباهت ظاهری، باید محصول مخصوص همان کد تهیه شود. این دقت می‌تواند از باز شدن دوباره خودرو یا توقف فرایند نصب جلوگیری کند.

جمع‌بندی

سیم‌کشی موتور سمند EF7 دوگانه‌سوز بدون ایموبلایزر با شماره فنی 9600068780، محصولی از برند الکتریک خودرو شرق است که برای پیکربندی مشخصی از موتور ملی معرفی شده است. اطلاعات قابل بررسی، این کد را به سیستم مدیریت موتور بوش 7.4.9، دوگانه‌سوز کارخانه‌ای و دریچه گاز برقی مرتبط می‌دانند.

مهم‌ترین معیار خرید این محصول، تطبیق شماره فنی کامل با سیم‌کشی قبلی است. نوع موتور، سیستم مدیریت، دوگانه‌سوز بودن کارخانه‌ای، مدل دریچه گاز و وضعیت ایموبلایزر نیز باید بررسی شوند.

اگر شماره قطعه قبلی 9600068780 است و مشخصات خودرو با این پیکربندی هماهنگی دارد، این سیم‌کشی می‌تواند برای جایگزینی مجموعه داخل موتور بررسی شود. نصب توسط متخصص و کنترل نهایی اتصال‌ها نیز برای حفظ نظم شبکه برق و جلوگیری از تغییرات غیراصولی ضروری است.
