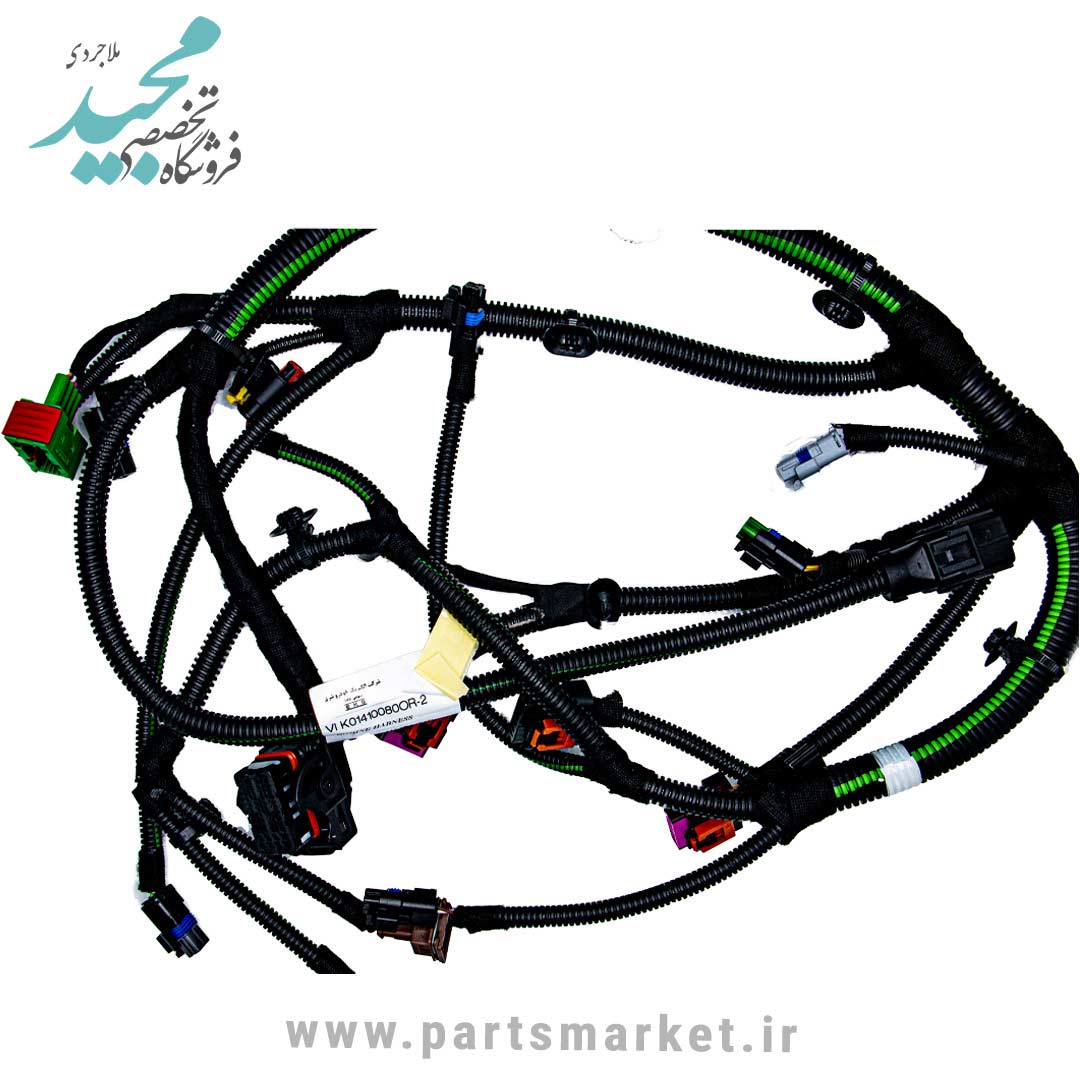

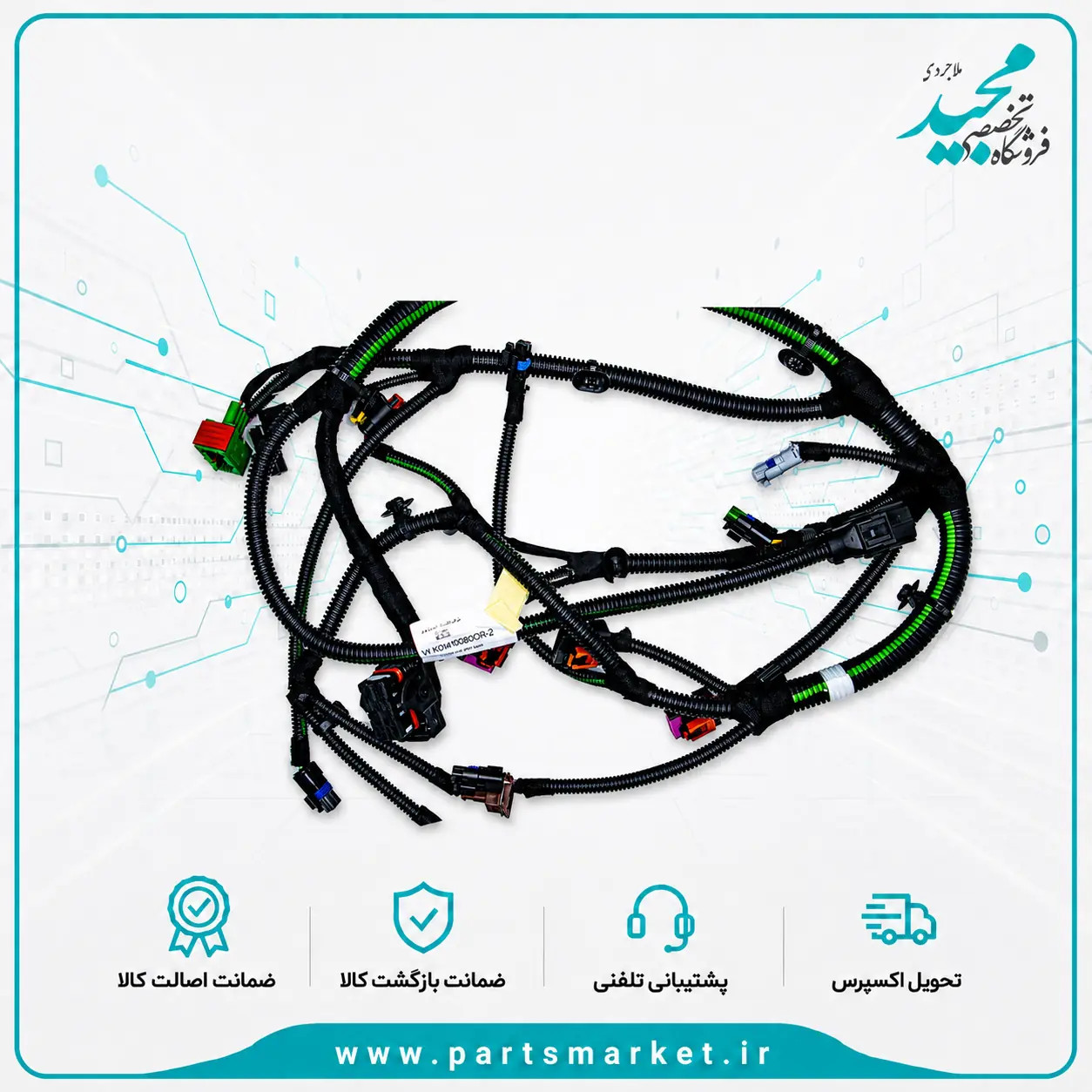

سیم کشی موتور تارا اتوماتیک با کد IK01410080 بخشی از مجموعه برق و مدیریت پیشرانه این خودرو است که وظیفه انتقال تغذیه و سیگنال میان ECU موتور، سنسورها و عملگرهای مرتبط با موتور را بر عهده دارد. در خودرو تارا اتوماتیک، انتخاب دسته‌سیم باید با دقت انجام شود؛ زیرا وجود موتور TU5P، گیربکس اتوماتیک و ساختار برقی خاص این خودرو باعث می‌شود دسته‌سیم نسخه اتوماتیک را نتوان صرفاً بر اساس ظاهر یا شباهت سوکت‌ها با نسخه دستی یکسان دانست.

مهم‌ترین معیار برای شناسایی محصول حاضر کد IK01410080 است. در بررسی زنده این نوبت، صفحه مستقیم همین کد در پارت مارکت از طریق جست‌وجوی دقیق سایت بازیابی نشد و در منابع عمومی نیز تطبیق مستقیمی که تمام مشخصات این شماره فنی را نمایش دهد پیدا نشد. بنابراین برند تولیدکننده، تعداد سوکت‌ها، پین‌آوت، سال دقیق کاربرد، وضعیت کالا و کشور سازنده از روی محصولات مشابه حدس زده نشده‌اند.

از سوی دیگر، مستندات رسمی و فنی تارا اطلاعات مهمی درباره ساختار سیم‌کشی موتور این خودرو ارائه می‌کنند. راهنمای باز و بست و جانمایی دسته‌سیم‌های تارا، دسته سیم موتور را به‌صورت یک مجموعه مستقل معرفی می‌کند و آن را از دسته سیم انژکتور، دسته سیم اصلی، دسته سیم داخل اتاق و دسته سیم داشبورد جدا می‌داند. همین تفکیک برای خرید محصول حاضر اهمیت زیادی دارد، زیرا «دسته سیم موتور» با «دسته سیم گیربکس اتوماتیک» یا «دسته سیم اصلی خودرو» یک قطعه واحد نیست.

مشخصات قابل تأیید سیم کشی موتور IK01410080

تارا اتوماتیک طبق دفترچه رسمی با موتور TU5P عرضه شده است و مشخصات فنی این نسخه، موتور 1587 سی‌سی، 16 سوپاپ و گیربکس اتوماتیک را ثبت می‌کنند. این اطلاعات برای شناسایی خانواده خودرو مفید هستند، اما از آن‌ها نمی‌توان به‌تنهایی نوع دقیق ECU یا تعداد کانکتورهای IK01410080 را نتیجه گرفت.

دسته سیم موتور تارا چه وظیفه‌ای دارد؟

راهنمای تعمیرات تارا دسته سیم موتور را به‌عنوان مجموعه‌ای معرفی می‌کند که قطعات الکتریکی مرتبط با موتور و بخشی از EMS در آن قرار دارند. در این ساختار، ECU موتور، سنسورهای اکسیژن، سنسور دور موتور، سنسور دمای مایع خنک‌کننده، سنسور میل‌سوپاپ، سنسور ضربه، دریچه گاز برقی، کوئل، شیر برقی VVT، شیر برقی کنیستر و سنسور فشار و دمای هوای ورودی از جمله اجزای مرتبط با دسته‌سیم موتور هستند.

این فهرست نشان می‌دهد خرابی دسته‌سیم می‌تواند روی بخش‌های مختلف مدیریت موتور اثر بگذارد. با این حال وجود خطا در هر یک از این قطعات به‌تنهایی به معنی خرابی کل دسته‌سیم نیست و باید خود قطعه، کانکتور و مسیر سیم آن به‌صورت جداگانه تست شوند.

تفاوت دسته سیم موتور با دسته سیم انژکتور

یکی از نکات مهم در تارا این است که دسته سیم انژکتور به‌صورت مجموعه‌ای جدا از دسته سیم موتور تعریف شده است. در مستند فنی، انژکتورها از طریق یک اینترکانکتور مستقل به دسته سیم موتور متصل می‌شوند.

بنابراین اگر مشکل فقط در سوکت‌های انژکتورها یا شاخه مربوط به آن‌هاست، ممکن است قطعه موردنیاز دسته سیم انژکتور باشد، نه کل IK01410080. این تفکیک می‌تواند از تعویض غیرضروری یک مجموعه بزرگ جلوگیری کند.

تفاوت دسته سیم موتور با دسته سیم اصلی تارا

دسته سیم اصلی در تارا وظیفه گسترده‌تری دارد و ارتباط بین دسته‌سیم‌های مختلف و تجهیزات داخل محفظه موتور و کابین را برقرار می‌کند. راهنمای فنی تارا تصریح می‌کند که دسته سیم اصلی شامل بخشی از تجهیزات جلوی خودرو نیز هست و یکی از سوکت‌های ECU مستقیماً به این دسته‌سیم متصل می‌شود.

این نکته اهمیت زیادی دارد؛ زیرا در تارا بخشی از اتصالات ECU ممکن است روی دسته سیم موتور و بخش دیگری روی دسته سیم اصلی قرار داشته باشد. بنابراین اگر یک مسیر ECU مشکل دارد، باید مشخص شود مدار موردنظر در کدام مجموعه قرار گرفته است.

تفاوت دسته سیم موتور با دسته سیم گیربکس اتوماتیک

در مستند تعمیراتی گیربکس اتوماتیک تارا، «دسته سیم متصل به گیربکس اتوماتیک» به‌صورت یک مجموعه جداگانه معرفی شده است. این دسته‌سیم به سنسورها، شیرهای برقی، سنسور دمای روغن و اجزای داخلی یا خارجی گیربکس مربوط می‌شود.

بنابراین IK01410080 طبق عنوان، دسته سیم موتور است و نباید آن را با سیم‌کشی داخلی یا بیرونی گیربکس اتوماتیک یکی دانست. اگر خودرو فقط خطای گیربکس دارد، باید ابتدا مشخص شود مشکل از دسته سیم موتور، مسیر ارتباط ECU و TCU، دسته‌سیم گیربکس یا خود یونیت کنترل گیربکس است.

آیا تارا اتوماتیک از موتور TU5P استفاده می‌کند؟

بله. دفترچه رسمی تارا نسخه اتوماتیک را با موتور TU5P 1.6 لیتری 16 سوپاپ معرفی می‌کند. این موتور 1587 سی‌سی حجم دارد و در نسخه اتوماتیک نیز مشخصات پایه آن با نسخه دستی مشترک است.

اما اشتراک موتور به معنی اشتراک کامل دسته‌سیم موتور نسخه دستی و اتوماتیک نیست. نوع گیربکس می‌تواند روی مسیرهای ارتباطی میان ECU موتور، یونیت کنترل گیربکس و شبکه خودرو اثر بگذارد.

آیا IK01410080 برای تارا دستی مناسب است؟

چنین سازگاری‌ای تأیید نشده است. عنوان محصول به‌طور مشخص «تارا اتوماتیک» را ذکر می‌کند و در خودروهای اتوماتیک ارتباطات اضافی با سیستم انتقال قدرت وجود دارد.

در نتیجه برای تارا دستی باید شماره فنی سیم‌کشی همان نسخه بررسی شود. مشترک بودن موتور TU5P برای اثبات یکی بودن سیم‌کشی کافی نیست.

تفاوت تارا اتوماتیک با تارا دستی در سیم‌کشی

در نسخه اتوماتیک، ECU موتور باید با سیستم کنترل گیربکس تبادل اطلاعات داشته باشد. اطلاعاتی مانند وضعیت موتور، گشتاور و بعضی درخواست‌های کنترلی میان یونیت‌ها منتقل می‌شوند.

این تبادل لزوماً به این معنی نیست که تمام سیم‌های مربوط به گیربکس داخل دسته سیم موتور قرار دارند، اما نشان می‌دهد نسخه اتوماتیک می‌تواند از نظر رابط‌ها و شبکه برق با نسخه دستی تفاوت داشته باشد.

ارتباط IK01410080 با ECU موتور

در مستند سیم‌کشی تارا، ECU موتور یکی از اجزای مستقیم دسته سیم موتور معرفی شده است. بنابراین کانکتور ECU یکی از مهم‌ترین بخش‌های این مجموعه است.

اگر یکی از پین‌های ECU عقب رفته، اکسید شده یا تماس مناسبی نداشته باشد، ممکن است چند خطای مختلف هم‌زمان ظاهر شوند. در چنین شرایطی تعویض چند سنسور بدون بررسی کانکتور اصلی منطقی نیست.

ارتباط با سنسورهای اکسیژن

راهنمای فنی تارا دو سنسور اکسیژن بالا و پایین را در مجموعه دسته سیم موتور فهرست می‌کند. این سنسورها برای پایش وضعیت احتراق و عملکرد سیستم کنترل آلایندگی استفاده می‌شوند.

اگر خطای سنسور اکسیژن ثبت شده است، باید خود سنسور، مدار گرم‌کن، کانکتور و سیم‌های مسیر آن بررسی شوند. نزدیکی سیم‌کشی به بخش‌های داغ اگزوز نیز یکی از موارد مهم در عیب‌یابی است.

ارتباط با سنسور دور موتور

سنسور دور موتور یکی از ورودی‌های حیاتی ECU است. اگر سیگنال آن به ECU نرسد، ممکن است خودرو روشن نشود یا هنگام کار خاموش شود.

در چنین شرایطی خود سنسور، سوکت و مسیر سیم تا ECU باید بررسی شوند. یک سیم نیمه‌قطع می‌تواند با لرزش موتور قطع و وصل شود و ایراد متناوب ایجاد کند.

ارتباط با سنسور میل‌سوپاپ

سنسور میل‌سوپاپ نیز در فهرست اجزای مرتبط با دسته سیم موتور تارا قرار دارد. این سنسور اطلاعات موقعیت میل‌سوپاپ را در اختیار ECU قرار می‌دهد.

خطای این سنسور می‌تواند از خود سنسور، تغذیه، کانکتور یا سیم‌کشی ناشی شود. بنابراین تعویض کامل دسته‌سیم باید پس از تست مدار انجام شود.

ارتباط با شیر برقی VVT

موتور TU5P دارای سیستم زمان‌بندی متغیر سوپاپ است و راهنمای تارا شیر برقی VVT را یکی از اجزای متصل به دسته سیم موتور معرفی می‌کند.

اگر مدار VVT دچار قطعی یا اتصال کوتاه شود، ممکن است ECU خطای مربوط ثبت کند. خود شیر برقی، فشار روغن و وضعیت مکانیکی سیستم نیز باید همراه با سیم‌کشی بررسی شوند.

ارتباط با دریچه گاز برقی

دریچه گاز برقی در فهرست مستقیم اجزای دسته سیم موتور تارا قرار دارد. این مجموعه از چند مسیر تغذیه، فرمان و بازخورد استفاده می‌کند و خرابی کانکتور آن می‌تواند روی پاسخ موتور اثر بگذارد.

اگر خودرو خطای دریچه گاز یا کاهش پاسخ پدال دارد، نباید بدون بررسی خود دریچه، پدال، تغذیه و سیم‌کشی، IK01410080 را معیوب دانست.

ارتباط با کوئل

کوئل نیز از طریق دسته سیم موتور به ECU و تغذیه متصل است. خرابی سیم یا سوکت کوئل می‌تواند باعث احتراق ناقص و ریپ زدن شود.

اما شمع، خود کوئل، انژکتور و وضعیت مکانیکی موتور نیز می‌توانند همین علائم را ایجاد کنند. بنابراین ریپ زدن به‌تنهایی دلیل تعویض دسته‌سیم نیست.

علائمی که بررسی سیم کشی موتور را ضروری می‌کنند

• ثبت چند خطای الکتریکی هم‌زمان در ECU؛
• خطای سنسور یا عملگر با وجود سلامت خود قطعه؛
• ریپ زدن یا خاموش شدن متناوب موتور؛
• تغییر کارکرد موتور هنگام حرکت دادن دسته‌سیم؛
• خطای دریچه گاز یا VVT به‌صورت متناوب؛
• روشن نشدن خودرو همراه با نبود سیگنال سنسور دور موتور؛
• شکستن قفل کانکتورها؛
• عقب رفتن پین داخل سوکت؛
• سوختگی یا ذوب شدن عایق؛
• خشک و شکننده شدن روکش سیم‌ها؛
• ورود روغن یا رطوبت به کانکتورها؛
• وجود وصله‌ها و تعمیرات متعدد روی سیم‌کشی.

چراغ چک دلیل قطعی خرابی دسته‌سیم نیست

چراغ چک می‌تواند به دلایل بسیار متفاوتی روشن شود. سنسور، انژکتور، کوئل، دریچه گاز، VVT، سیستم سوخت یا حتی مشکل مکانیکی موتور همگی ممکن است باعث ثبت خطا شوند.

اگر خطا ماهیت الکتریکی مانند مدار باز، اتصال کوتاه یا ولتاژ نامعتبر دارد، بررسی سیم‌کشی اهمیت بیشتری پیدا می‌کند، اما باید با تست پیوستگی و ولتاژ تأیید شود.

چند خطای هم‌زمان چه معنایی دارد؟

اگر چند سنسور مستقل به‌طور هم‌زمان خطا می‌دهند، بهتر است مسیرهای مشترک مانند تغذیه، اتصال بدنه و کانکتور ECU بررسی شوند.

خرابی یک تغذیه مشترک می‌تواند ظاهری شبیه خراب شدن چند قطعه مستقل ایجاد کند.

خاموش شدن روی دست‌انداز

اگر خودرو با لرزش یا عبور از دست‌انداز خاموش می‌شود، سیم نیمه‌قطع یا کانکتور شل یکی از احتمال‌هاست. رشته هادی ممکن است داخل عایق شکسته باشد اما ظاهر سیم سالم دیده شود.

بررسی دسته‌سیم هنگام مشاهده پارامترهای زنده دیاگ می‌تواند در پیدا کردن این نوع ایراد کمک کند.

آسیب حرارتی دسته‌سیم

دسته سیم موتور در محفظه‌ای با دمای بالا کار می‌کند. اگر بست‌ها یا محافظ‌ها شکسته باشند، سیم می‌تواند به بخش‌های داغ نزدیک شود و عایق آن آسیب ببیند.

ذوب شدن عایق می‌تواند باعث اتصال کوتاه میان سیم‌ها یا تماس با بدنه شود. در زمان نصب مجموعه جدید باید تمام بست‌ها در مسیر اصلی قرار گیرند.

روغنی شدن سیم‌کشی

نشتی روغن می‌تواند روی دسته‌سیم و سوکت‌ها پخش شود. آلودگی سطحی لزوماً به معنی خرابی نیست، اما منبع نشتی باید برطرف شود.

اگر روغن وارد داخل کانکتورها شده یا به آب‌بندی و روکش آسیب زده باشد، وضعیت پایه‌ها باید دقیق‌تر بررسی شود.

رطوبت و خوردگی کانکتورها

رطوبت می‌تواند باعث اکسید شدن پایه‌ها و افزایش مقاومت تماس شود. این ایراد ممکن است در ابتدا فقط به‌صورت خطای متناوب دیده شود.

در صورت تعویض سیم‌کشی، مسیر ورود آب نیز باید اصلاح شود تا خرابی دوباره تکرار نشود.

تفاوت دسته سیم موتور با سیم‌کشی داخلی گیربکس

در مستند تعمیراتی گیربکس اتوماتیک DAE تارا، دسته‌سیم‌های داخلی و خارجی گیربکس به‌صورت مستقل بررسی شده‌اند. سنسور دمای روغن گیربکس نیز داخل مجموعه سیم‌کشی الکتریکی گیربکس قرار دارد.

در نتیجه اگر خطای سنسور دمای روغن یا شیرهای برقی گیربکس ثبت شده است، لازم نیست مشکل را مستقیماً به IK01410080 نسبت داد. مدار گیربکس باید جداگانه بررسی شود.

آیا خرابی دسته سیم موتور می‌تواند روی گیربکس اثر بگذارد؟

بله، به‌صورت غیرمستقیم ممکن است. ECU موتور و کنترل گیربکس برای مدیریت مناسب قوای محرکه با یکدیگر اطلاعات تبادل می‌کنند. اگر داده موتور به‌درستی منتقل نشود یا تغذیه مشترک مشکل داشته باشد، عملکرد گیربکس نیز می‌تواند تحت تأثیر قرار گیرد.

اما خطای گیربکس به‌تنهایی دلیل تعویض دسته سیم موتور نیست. خود گیربکس، TCU، سیم‌کشی گیربکس، ولتاژ باتری و شبکه ارتباطی نیز باید بررسی شوند.

آیا این دسته سیم برای تارا V4 یا نسخه‌های جدیدتر مناسب است؟

از عنوان IK01410080 نمی‌توان سازگاری با تمام تیپ‌ها و سال‌های تارا اتوماتیک را نتیجه گرفت. در طول تولید ممکن است تغییرات مهندسی، ECU یا ساختار سیم‌کشی ایجاد شده باشد.

بنابراین برای نسخه‌های جدیدتر نیز کد روی سیم‌کشی فعلی باید مبنای اصلی باشد.

آیا سیم کشی موتور قابل تعمیر است؟

اگر آسیب محدود به یک سیم یا یک کانکتور باشد، تعمیر اصولی می‌تواند کافی باشد. سیم جایگزین باید سطح مقطع و عایق مناسب داشته باشد و اتصال در برابر گرما و لرزش مقاوم باشد.

اگر چند شاخه آسیب دیده‌اند، کانکتورها سوخته‌اند یا سیم‌کشی در نقاط متعدد دستکاری شده است، تعویض کامل با کد صحیح می‌تواند مطمئن‌تر باشد.

بررسی‌های ضروری پیش از سفارش IK01410080

• کد روی دسته‌سیم فعلی با IK01410080 تطبیق داده شود.
• اتوماتیک بودن خودرو تأیید شود.
• TU5P بودن موتور بررسی شود.
• نوع ECU و فرم کانکتورهای آن کنترل شود.
• شاخه‌های اصلی دسته‌سیم با نمونه قبلی مقایسه شوند.
• دسته سیم موتور با دسته سیم گیربکس اشتباه نشود.
• در صورت تعویض قبلی موتور، ECU یا گیربکس، قطعات فعلی ملاک قرار گیرند.
• سیم‌کشی تارا دستی بدون تأیید فنی معادل این کد فرض نشود.
• قبل از تعویض کامل، کدهای خطای ECU و در صورت نیاز TCU ثبت شوند.

نکات باز کردن سیم کشی موتور

پیش از باز کردن کانکتورهای ECU و موتور، باتری باید مطابق روش ایمن خودرو جدا شود. مستند فنی تارا نیز در روند باز کردن دسته‌سیم، باتری و ECU را جزو مراحل اولیه باز کردن معرفی می‌کند.

سوکت‌ها باید از ضامن یا قفل مخصوص خود باز شوند و کشیدن مستقیم سیم برای جدا کردن کانکتور مناسب نیست.

نصب در مسیر صحیح

دسته‌سیم جدید باید دقیقاً در مسیر کارخانه‌ای قرار گیرد. تمام گیره‌ها و بست‌ها باید نصب شوند تا سیم با قطعات داغ یا متحرک تماس نداشته باشد.

اگر یکی از شاخه‌ها برای رسیدن به سنسور یا ECU تحت کشش قرار می‌گیرد، باید قبل از هرگونه تغییر، صحت کد و مسیر نصب بررسی شود.

آیا IK01410080 نیاز به برنامه‌ریزی دارد؟

خود دسته‌سیم مجموعه‌ای از هادی‌ها و کانکتورهاست و حافظه نرم‌افزاری ندارد؛ بنابراین برای خود سیم‌کشی برنامه‌ریزی یا کدگذاری انجام نمی‌شود.

اگر هم‌زمان ECU، TCU یا یونیت دیگری تعویض شود، نیازهای نرم‌افزاری همان یونیت باید جداگانه طبق مشخصات خودرو بررسی شوند.

کنترل پس از نصب

بعد از نصب، همه کانکتورها، بست‌ها و نقاط اتصال بدنه باید دوباره بررسی شوند. سپس موتور روشن شده و حافظه خطا با دیاگ خوانده شود.

دور آرام، پاسخ دریچه گاز، چراغ چک و مدارهایی که پیش از تعمیر خطا داشته‌اند باید کنترل شوند. در خودروی اتوماتیک، اگر ایراد قبلی با عملکرد گیربکس ارتباط داشته است، وضعیت ارتباط ECU و TCU نیز باید بررسی شود.

مقایسه قطعات مرتبط

راهنمای سفارش سیم کشی موتور تارا اتوماتیک

پیش از سفارش، از لیبل دسته‌سیم فعلی خودرو عکس واضح تهیه کنید و کد IK01410080 را با آن تطبیق دهید. سپس نوع ECU و فرم کانکتورهای اصلی با محصول جدید مقایسه شوند.

اگر خودرو در گذشته موتور، ECU یا گیربکس تعویض کرده است، وضعیت فعلی خودرو مهم‌تر از سال یا تیپ ثبت‌شده در مدارک خواهد بود. این موضوع در خودروهای اتوماتیک اهمیت بیشتری دارد، زیرا سیستم موتور و گیربکس از طریق شبکه با یکدیگر در ارتباط هستند.

اگر علت خرید روشن شدن چراغ چک، ریپ زدن، خاموشی یا ایراد گیربکس است، ابتدا خطاهای ECU و در صورت مرتبط بودن TCU خوانده شوند. تعویض کامل دسته‌سیم زمانی منطقی‌تر است که خرابی سیم‌ها، کانکتورها یا فرسودگی گسترده مجموعه تأیید شده باشد.

سوالات متداول سیم کشی موتور تارا اتوماتیک IK01410080

کد فنی این سیم‌کشی چیست؟

کد درج‌شده در عنوان محصول IK01410080 است و باید پیش از سفارش با شماره روی دسته‌سیم فعلی خودرو تطبیق داده شود.

آیا تارا اتوماتیک موتور TU5P دارد؟

بله، دفترچه رسمی تارا نسخه اتوماتیک را با موتور TU5P 1.6 لیتری 16 سوپاپ معرفی می‌کند.

آیا این دسته سیم همان سیم‌کشی گیربکس اتوماتیک است؟

خیر. مستند فنی تارا سیم‌کشی موتور و سیم‌کشی گیربکس اتوماتیک را به‌صورت دو مجموعه مستقل معرفی می‌کند.

آیا برای تارا دستی قابل استفاده است؟

چنین سازگاری‌ای تأیید نشده است. مشترک بودن موتور TU5P به‌تنهایی برای اثبات یکسان بودن دسته‌سیم نسخه دستی و اتوماتیک کافی نیست.

اگر گیربکس خطا داشته باشد باید این دسته‌سیم تعویض شود؟

خیر. ابتدا TCU، دسته‌سیم گیربکس، تغذیه، شبکه ارتباطی و خود گیربکس باید بررسی شوند. خطای گیربکس به‌تنهایی خرابی سیم‌کشی موتور را ثابت نمی‌کند.

آیا خود سیم کشی نیاز به برنامه‌ریزی دارد؟

خیر. خود دسته‌سیم حافظه نرم‌افزاری ندارد. اگر ECU یا TCU تعویض شود، الزامات آن یونیت باید جداگانه بررسی شوند.

جمع‌بندی انتخاب IK01410080

سیم کشی موتور تارا اتوماتیک IK01410080 مجموعه‌ای تخصصی برای ارتباط ECU با اجزای مدیریت موتور است. مستندات فنی تارا نشان می‌دهند این دسته‌سیم از دسته سیم انژکتور، دسته سیم اصلی و سیم‌کشی گیربکس اتوماتیک مستقل است و هر کدام وظیفه متفاوتی دارند.

تارا اتوماتیک از موتور TU5P استفاده می‌کند، اما مشترک بودن موتور با نسخه دستی به معنی یکسان بودن کامل سیم‌کشی نیست. در نسخه اتوماتیک، ارتباط سیستم موتور و گیربکس اهمیت بیشتری دارد و کد شماره فنی باید دقیقاً با خودرو تطبیق داده شود.

به دلیل در دسترس نبودن صفحه مستقیم IK01410080 در پارت مارکت و نبود منبع عمومی که تمام مشخصات این کد را نمایش دهد، نوع دقیق ECU، تعداد سوکت‌ها، پین‌آوت و بازه سال تولید حدس زده نشده‌اند. برای خرید مطمئن، کد روی لیبل، نوع ECU، فرم کانکتورها و وضعیت واقعی سیم‌کشی خودرو باید معیار نهایی باشند.
