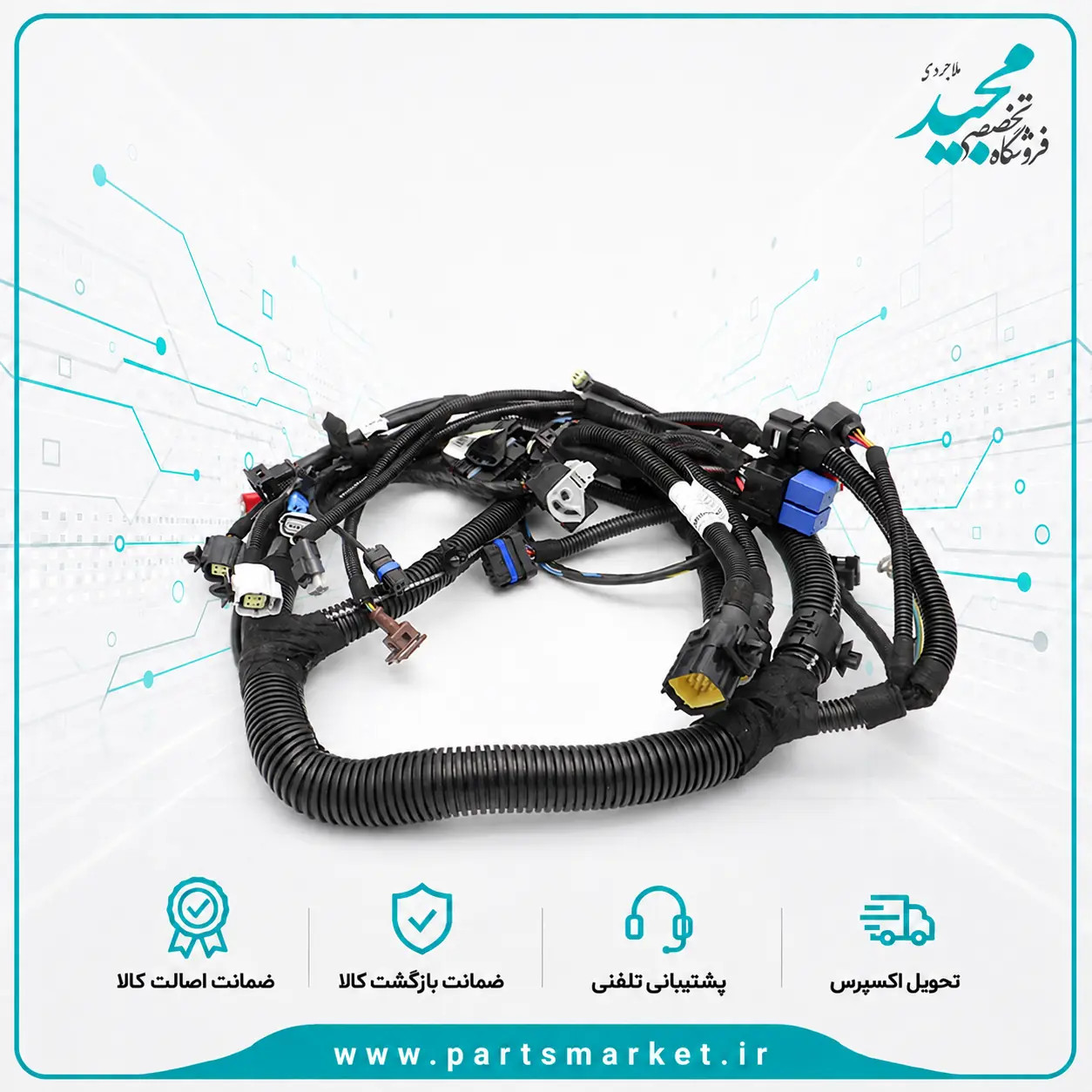

سیم کشی موتور XU7P سورن پلاس با کد IK02407180 مجموعه‌ای از سیم‌ها، کانکتورها و شاخه‌های ارتباطی است که وظیفه انتقال تغذیه و سیگنال میان ECU موتور، سنسورها و عملگرهای پیشرانه را بر عهده دارد. در این محصول، موتور XU7P، خودروی سورن پلاس و کد IK02407180 سه مشخصه اصلی برای شناسایی هستند. انتخاب دسته‌سیم فقط بر اساس ظاهر کانکتورها یا عبارت «سورن پلاس» روش مطمئنی نیست؛ زیرا سورن پلاس در نسل‌های مختلف با پیشرانه‌ها، شبکه‌های برق و بعضی تجهیزات متفاوت تولید شده است.

موتور XU7P نسخه به‌روزشده خانواده XU7 است و ایران‌خودرو آن را علاوه بر برخی محصولات دیگر روی سورن پلاس نیز به کار گرفته است. مستندات تعمیراتی XU7P نیز این موتور را در خانواده سورن پوشش می‌دهند و در فرآیند باز و بست موتور، دسته سیم موتور را به‌عنوان یک مجموعه مستقل که به سیم‌کشی اصلی خودرو متصل می‌شود معرفی می‌کنند. همین نکته نشان می‌دهد «دسته سیم موتور» با دسته سیم اصلی، داشبورد، چراغ‌ها یا سیم‌کشی سایر بخش‌های سورن پلاس یک قطعه واحد نیست.

در بررسی زنده این نوبت، صفحه مستقیم محصول IK02407180 در پارت مارکت و منبع عمومی مستقلی که همین کد را با مشخصات کامل باز کند بازیابی نشد. به همین دلیل نوع دقیق ECU، تعداد کانکتورها، پین‌آوت، سال دقیق کاربرد، برند سازنده، کشور سازنده، وضعیت کالا و نوع دقیق دریچه گاز از روی محصولات مشابه حدس زده نشده‌اند. برای سفارش این قطعه، کد روی سیم‌کشی فعلی خودرو باید با IK02407180 تطبیق داده شود.

مشخصات قابل تأیید سیم کشی موتور IK02407180

نوع دقیق EMS، دریچه گاز، تعداد سوکت‌ها و نسخه شبکه برق برای این شماره فنی از منابع قابل اتکای این نوبت تأیید نشدند. بنابراین هنگام خرید باید خودروی واقعی و سیم‌کشی نصب‌شده روی آن ملاک قرار گیرند.

دسته سیم موتور XU7P چه وظیفه‌ای دارد؟

ECU برای کنترل موتور باید اطلاعات بخش‌های مختلف پیشرانه را دریافت کند. سنسورهای دور موتور، دمای مایع خنک‌کننده، شرایط هوای ورودی و سایر ورودی‌های سیستم مدیریت موتور اطلاعات خود را از طریق دسته‌سیم ارسال می‌کنند. ECU نیز فرمان لازم را برای انژکتورها، سیستم جرقه و عملگرهای دیگر از همین مسیر منتقل می‌کند.

در نتیجه دسته‌سیم فقط چند رشته سیم در کنار یکدیگر نیست. طول هر شاخه، سطح مقطع سیم، نوع عایق، محل عبور، فرم کانکتور و آرایش پایه‌ها برای مدار مشخصی طراحی شده‌اند. تغییر در هر یک از این موارد می‌تواند باعث ایجاد خطا یا عملکرد نادرست سیستم مدیریت موتور شود.

تفاوت XU7P با XU7 قدیمی

XU7P نسخه اصلاح‌شده موتور XU7 است و مستندات فنی ایران‌خودرو برای آن راهنمای تعمیر مستقل ارائه می‌کنند. در این راهنما تغییراتی نسبت به نسل قبلی XU7 در مجموعه موتور و مدیریت آن مطرح شده است. همین موضوع برای سیم‌کشی نیز اهمیت دارد.

شباهت بلوک موتور یا برخی سنسورها به این معنی نیست که سیم‌کشی XU7 قدیمی و XU7P حتماً یکسان هستند. نوع ECU، ورودی‌ها و خروجی‌های آن، نحوه اتصال به سیم‌کشی اصلی و بعضی شاخه‌های موتور ممکن است متفاوت باشند.

بنابراین اگر خودرو سورن قدیمی با موتور XU7 یا سمند با XU7 دارد، نباید IK02407180 فقط به دلیل نزدیکی خانواده موتور برای آن انتخاب شود.

آیا این دسته سیم برای همه سورن پلاس‌ها مناسب است؟

خیر. سورن پلاس فقط با XU7P تولید نشده و نسخه‌های EF7 و نسخه‌های دیگر نیز در بازار وجود دارند. سیم‌کشی موتور EF7 از نظر معماری و قطعات متصل با XU7P متفاوت است.

حتی در خانواده سورن پلاس XU7P نیز ممکن است در طول تولید تغییرات مهندسی ایجاد شده باشد. کد IK02407180 باید با شماره روی دسته‌سیم فعلی خودرو یا کاتالوگ همان خودرو تأیید شود.

تفاوت با دسته سیم EF7 سورن پلاس

موتور EF7 و XU7P دو پیشرانه کاملاً متفاوت‌اند و از نظر جانمایی قطعات، سنسورها و سیستم مدیریت موتور اختلاف دارند. بنابراین دسته سیم موتور EF7 نباید برای XU7P جایگزین شود.

اگر خودرو سورن پلاس EF7 است، باید سیم‌کشی مخصوص همان موتور و همان EMS انتخاب شود. عنوان «سورن پلاس» به‌تنهایی برای خرید کافی نیست.

تفاوت با دسته سیم اصلی سورن پلاس

دسته سیم اصلی خودرو وظیفه گسترده‌تری دارد و تجهیزات بدنه، شبکه برق، جعبه‌فیوزها و بخش‌های مختلف کابین و موتورخانه را به یکدیگر متصل می‌کند. دسته سیم موتور بیشتر روی ECU و اجزای پیشرانه تمرکز دارد.

در منابع قطعات سورن پلاس، دسته سیم اصلی، داشبورد، چراغ‌های عقب و دسته سیم موتور به‌صورت قطعات مستقل عرضه می‌شوند. این تفکیک نشان می‌دهد نباید یک ایراد برقی عمومی را مستقیماً به IK02407180 نسبت داد.

تفاوت با دسته سیم داشبورد

دسته سیم داشبورد مدارهای پشت داشبورد، جلوآمپر، کلیدها و بسیاری از تجهیزات داخل کابین را پوشش می‌دهد. سیم‌کشی موتور در محدوده پیشرانه فعالیت می‌کند.

اگر ایراد مربوط به نمایشگر، کلیدها یا بخشی از تجهیزات کابین است، ابتدا باید دسته سیم داشبورد و رابط‌های آن بررسی شوند، نه سیم‌کشی موتور.

نوع دریچه گاز و اهمیت آن

در بازار و نمونه‌های فعلی سورن پلاس XU7P، نسخه‌هایی با دریچه گاز متفاوت دیده می‌شوند. همین موضوع نشان می‌دهد نباید بدون بررسی شماره فنی، نوع دریچه گاز را از روی عبارت XU7P حدس زد.

اگر خودروی موردنظر دریچه گاز برقی یا ساختار متفاوتی در مدار پدال و دریچه داشته باشد، سیم‌کشی باید دقیقاً با همان نسخه هماهنگ باشد. کد IK02407180 باید همراه با فرم کانکتورها و سیم‌کشی فعلی بررسی شود.

ارتباط دسته سیم با ECU

ECU مرکز اصلی پردازش اطلاعات موتور است و بخش مهمی از دسته سیم به کانکتورهای این یونیت ختم می‌شود. اگر اتصال ECU مناسب نباشد، چند مدار مختلف می‌توانند هم‌زمان دچار خطا شوند.

کانکتور ECU باید از نظر شکستگی قفل، پین عقب‌رفته، آثار رطوبت، روغن و خوردگی بررسی شود. یک اتصال نامطمئن در این قسمت می‌تواند ظاهری شبیه خرابی چند سنسور مختلف ایجاد کند.

ارتباط با انژکتورها

انژکتورها برای پاشش سوخت به تغذیه و فرمان ECU نیاز دارند. دسته‌سیم مسیر این ارتباط را برقرار می‌کند.

اگر یک انژکتور خطای مدار دارد، ابتدا باید خود انژکتور، کانکتور و سیم همان شاخه بررسی شوند. خرابی یک سوکت انژکتور به‌تنهایی دلیل کافی برای تعویض کامل IK02407180 نیست.

ارتباط با سیستم جرقه

سیستم جرقه نیز از طریق سیم‌کشی موتور تغذیه و فرمان دریافت می‌کند. قطعی یا اتصال نامناسب در این بخش می‌تواند باعث ریپ، احتراق ناقص یا ثبت خطای مربوط به جرقه شود.

با این حال، شمع، کوئل، انژکتور و مشکلات مکانیکی نیز می‌توانند همین علائم را ایجاد کنند. بنابراین ریپ زدن موتور به معنی قطعی خرابی دسته‌سیم نیست.

ارتباط با سنسور دور موتور

سنسور دور موتور یکی از ورودی‌های حیاتی ECU است. در صورت قطع کامل سیگنال، ممکن است موتور روشن نشود یا در حال کار خاموش شود.

اگر چنین ایرادی وجود دارد، خود سنسور، سوکت و سیم‌کشی مربوط بررسی شوند. تعویض دسته‌سیم کامل باید بعد از تأیید خرابی مسیر انجام شود.

ارتباط با سنسور دمای آب

ECU برای تنظیم عملکرد موتور در شرایط سرد و گرم به اطلاعات دمای مایع خنک‌کننده نیاز دارد. قطع یا مقاومت بالا در مدار سنسور می‌تواند باعث نمایش دمای غیرواقعی در دیاگ شود.

در این حالت باید مقدار واقعی سنسور، ولتاژ مرجع و پیوستگی سیم‌ها بررسی شود.

علائمی که بررسی سیم کشی موتور را ضروری می‌کنند

• ثبت چند خطای الکتریکی هم‌زمان در ECU؛
• ریپ زدن یا خاموش شدن متناوب موتور؛
• روشن نشدن موتور همراه با خطای یک مدار حیاتی؛
• تغییر کارکرد موتور هنگام حرکت دادن دسته‌سیم؛
• خطای انژکتور یا جرقه با وجود سلامت خود قطعه؛
• شکستگی قفل کانکتورها؛
• عقب رفتن پین‌ها داخل سوکت؛
• خشک شدن و ترک خوردن عایق سیم‌ها؛
• آثار سوختگی یا تماس با قطعات داغ؛
• ورود روغن یا رطوبت به کانکتورها؛
• وجود وصله‌ها و تعمیرات متعدد روی سیم‌کشی.

چراغ چک به معنی خرابی دسته سیم نیست

چراغ چک می‌تواند به دلایل مختلفی روشن شود. خطای سنسور، جرقه، انژکتور، سیستم سوخت‌رسانی یا حتی مشکل مکانیکی می‌تواند ECU را وادار به روشن کردن چراغ کند.

ابتدا باید کد خطا با دیاگ خوانده شود. اگر خطا از نوع مدار باز، اتصال کوتاه یا ولتاژ نامعتبر باشد، سیم‌کشی یکی از موارد مهم برای بررسی است.

چند خطای هم‌زمان چه معنایی دارد؟

اگر چند سنسور مستقل به‌طور هم‌زمان خطای الکتریکی دارند، بررسی یک مسیر مشترک مانند تغذیه، اتصال بدنه یا کانکتور ECU اهمیت بیشتری پیدا می‌کند.

تعویض چند سنسور پشت سر هم بدون بررسی مسیر مشترک می‌تواند هزینه اضافی ایجاد کند.

خاموش شدن روی دست‌انداز

اگر خودرو هنگام لرزش یا عبور از دست‌انداز خاموش می‌شود و دوباره روشن می‌شود، اتصال شل یا سیم نیمه‌قطع یکی از احتمال‌هاست. رشته هادی ممکن است داخل عایق شکسته باشد اما ظاهر سیم سالم به نظر برسد.

بررسی سیم‌کشی هم‌زمان با مشاهده پارامترهای زنده دیاگ می‌تواند به یافتن این نوع ایراد کمک کند.

آسیب حرارتی سیم‌کشی XU7P

دسته‌سیم موتور در نزدیکی اجزای گرم پیشرانه قرار دارد. اگر بست‌ها شکسته باشند یا سیم‌کشی در مسیر نامناسب قرار گرفته باشد، روکش آن می‌تواند در اثر گرما خشک یا ذوب شود.

آسیب عایق خطر اتصال کوتاه بین سیم‌ها یا تماس با بدنه را افزایش می‌دهد. در نصب دسته‌سیم جدید تمام بست‌ها و روکش‌های محافظ باید در محل اصلی قرار گیرند.

روغنی شدن دسته‌سیم

نشتی روغن می‌تواند کانکتورها و سیم‌ها را آلوده کند. آلودگی سطح بیرونی به‌تنهایی الزاماً دلیل تعویض نیست، اما منبع نشتی باید رفع شود.

اگر روغن وارد کانکتور شده یا عایق سیم‌ها را تخریب کرده باشد، تعمیر یا تعویض بخش آسیب‌دیده باید جدی‌تر بررسی شود.

رطوبت و خوردگی پین‌ها

ورود رطوبت به کانکتور می‌تواند باعث اکسید شدن پایه‌های فلزی و افزایش مقاومت تماس شود. این مشکل گاهی فقط به‌صورت خطای متناوب ظاهر می‌شود.

پیش از نصب سیم‌کشی جدید، مسیر ورود آب باید اصلاح شود تا خرابی تکرار نشود.

پین عقب‌رفته در کانکتور

یکی از ایرادهای پنهان در سیم‌کشی، عقب رفتن پین داخل سوکت است. در این حالت کانکتور از بیرون کاملاً جا می‌رود ولی یک پایه تماس کافی برقرار نمی‌کند.

این مشکل به‌خصوص پس از باز و بست غیراصولی دیده می‌شود و باید قبل از تعویض کل دسته‌سیم بررسی شود.

آیا سیم کشی موتور قابل تعمیر است؟

اگر خرابی محدود به یک سیم، یک پین یا یک کانکتور باشد، تعمیر اصولی می‌تواند کافی باشد. سیم جایگزین باید سطح مقطع و عایق مناسب داشته باشد و اتصال در برابر گرما و لرزش مقاوم باشد.

اگر چند شاخه آسیب دیده‌اند، عایق بخش‌های زیادی فرسوده شده یا سیم‌کشی قبلاً در نقاط متعدد وصله شده است، تعویض کامل با کد صحیح می‌تواند مطمئن‌تر باشد.

چرا پیچاندن سیم و چسب برق مناسب نیست؟

اتصال ساده سیم‌ها با پیچاندن و چسب برق در محیط موتور دوام مناسبی ندارد. لرزش و حرارت می‌توانند اتصال را شل کنند و مقاومت الکتریکی ایجاد شود.

در مدارهای سنسوری، همین مقاومت اضافه ممکن است روی سیگنال اثر بگذارد. تعمیر باید با روش مناسب سیم‌کشی خودرو انجام شود.

آیا برای پژو پارس XU7P مناسب است؟

راهنمای تعمیرات XU7P، پژو پارس و سورن را در یک خانواده موتور پوشش می‌دهد، اما اشتراک موتور به معنی مشترک بودن کامل دسته‌سیم نیست. طول شاخه‌ها، محل نصب و ارتباط با دسته سیم اصلی هر خودرو می‌تواند متفاوت باشد.

بنابراین IK02407180 نباید بدون کاتالوگ معتبر برای پژو پارس XU7P به‌عنوان جایگزین مستقیم معرفی شود.

آیا برای پژو 405 یا سمند XU7P مناسب است؟

همین قاعده درباره 405 و سمند نیز صادق است. موتور ممکن است مشترک باشد، اما معماری برق بدنه و طول و جانمایی دسته‌سیم می‌تواند تغییر کند.

برای هر خودرو باید شماره فنی مخصوص همان مدل بررسی شود.

تفاوت با سیم‌کشی XU7P پژو پارس

کد YG22242010 که برای سیم‌کشی موتور XU7P پژو پارس شناخته می‌شود، یک شماره فنی مستقل از IK02407180 است. وجود این دو شماره متفاوت نشان می‌دهد نباید فقط بر اساس یکسان بودن موتور، سیم‌کشی پارس و سورن پلاس را یکی دانست.

تا زمانی که کاتالوگ رسمی رابطه جایگزینی این دو کد را تأیید نکند، هر کدام باید مخصوص کاربرد خودش بررسی شود.

بررسی‌های مهم پیش از سفارش IK02407180

• کد روی دسته‌سیم فعلی با IK02407180 تطبیق داده شود.
• XU7P بودن موتور خودرو تأیید شود.
• سورن پلاس بودن خودرو بررسی شود.
• نوع ECU و فرم کانکتور آن ثبت شود.
• نوع دریچه گاز و سوکت‌های مرتبط بررسی شوند.
• تمام شاخه‌های سنسورها و عملگرها با نمونه فعلی مقایسه شوند.
• اگر موتور یا ECU قبلاً تعویض شده، قطعات فعلی ملاک قرار گیرند.
• دسته‌سیم XU7 قدیمی بدون سند جایگزین مستقیم فرض نشود.
• دسته سیم پارس XU7P یا 405 XU7P صرفاً به دلیل موتور مشترک انتخاب نشود.
• قبل از تعویض کامل، کدهای خطای ECU ثبت شوند.

نکات باز کردن دسته سیم موتور

قبل از باز کردن کانکتورهای ECU و سنسورها، اتصال باتری باید مطابق روش ایمن قطع شود. کانکتورها دارای ضامن یا قفل هستند و نباید با کشیدن مستقیم سیم‌ها باز شوند.

در خودروهای کارکرده، بعضی سوکت‌ها ممکن است در اثر گرما شکننده شده باشند. باز کردن با فشار زیاد می‌تواند کانکتور سالم را نیز خراب کند.

مسیر صحیح نصب

دسته‌سیم جدید باید دقیقاً از مسیر کارخانه‌ای عبور کند. گیره‌ها و بست‌ها مانع تماس سیم با منیفولد، لبه‌های فلزی و قطعات متحرک می‌شوند.

اگر یک شاخه برای رسیدن به قطعه مربوط تحت کشش قرار می‌گیرد یا بیش از حد بلند است، قبل از تغییر دادن سیم‌کشی باید صحت کد و مسیر نصب بررسی شود.

اهمیت اتصال بدنه

افت ولتاژ در اتصال منفی می‌تواند چند خطای برقی را هم‌زمان ایجاد کند و ظاهری شبیه خرابی دسته‌سیم داشته باشد. اتصال بدنه موتور و منفی باتری باید تمیز و محکم باشند.

تعویض سیم‌کشی بدون اصلاح یک اتصال بدنه خراب ممکن است نتیجه مطلوبی نداشته باشد.

آیا IK02407180 نیاز به برنامه‌ریزی دارد؟

خود دسته‌سیم مجموعه‌ای از هادی‌ها و کانکتورهاست و حافظه نرم‌افزاری ندارد؛ بنابراین برای خود سیم‌کشی کدگذاری یا برنامه‌ریزی مطرح نیست.

اگر هم‌زمان ECU یا یونیت دیگری تعویض شود، نیازهای نرم‌افزاری آن یونیت باید جداگانه و طبق مشخصات همان خودرو بررسی شود.

کنترل پس از نصب

بعد از نصب، تمام کانکتورها، گیره‌ها و نقاط اتصال بدنه بررسی شوند. سپس موتور روشن و حافظه خطای ECU خوانده شود.

دور آرام، پاسخ موتور، چراغ چک و مدارهایی که هنگام تعمیر باز شده‌اند باید کنترل شوند. باقی ماندن یک خطا بعد از تعویض سیم‌کشی الزاماً به معنی خرابی قطعه جدید نیست و خود سنسور، عملگر یا ECU نیز باید بررسی شوند.

مقایسه نسخه‌های مرتبط

راهنمای سفارش سیم کشی موتور XU7P سورن پلاس

برای سفارش دقیق، ابتدا لیبل سیم‌کشی فعلی خودرو بررسی شود. اگر کد IK02407180 روی قطعه نصب‌شده وجود دارد، تطبیق بسیار قوی‌تری نسبت به تشخیص صرف بر اساس مدل خودرو ایجاد می‌شود.

در کنار کد، از کانکتور ECU، نوع دریچه گاز و شاخه‌های اصلی عکس واضح تهیه شود. اگر خودرو در گذشته موتور، ECU یا دسته‌سیم تعویض‌شده دارد، وضعیت فعلی آن باید نسبت به سال تولید اولویت داشته باشد.

اگر دلیل خرید روشن شدن چراغ چک، ریپ یا خاموشی است، ابتدا خطاهای ECU ثبت شوند و سنسورها، سیستم جرقه، انژکتورها، تغذیه و اتصال بدنه بررسی شوند. تعویض کامل دسته‌سیم زمانی منطقی است که خرابی مدار یا فرسودگی گسترده خود مجموعه تأیید شده باشد.

سوالات متداول سیم کشی موتور XU7P سورن پلاس IK02407180

کد فنی این سیم‌کشی چیست؟

کد درج‌شده در عنوان محصول IK02407180 است و بهتر است پیش از سفارش با شماره روی دسته‌سیم فعلی خودرو تطبیق داده شود.

آیا این دسته سیم برای سورن پلاس EF7 مناسب است؟

خیر، چنین سازگاری‌ای تأیید نشده است. EF7 و XU7P موتورهای متفاوتی هستند و سیم‌کشی موتور آن‌ها باید متناسب با EMS و تجهیزات همان پیشرانه باشد.

آیا با سیم کشی XU7 قدیمی مشترک است؟

اشتراک مستقیم تأیید نشده است. XU7P نسخه به‌روزشده XU7 است و در مدیریت موتور و بعضی اجزا تغییراتی دارد.

آیا برای پژو پارس XU7P هم مناسب است؟

خیر، صرف اشتراک موتور کافی نیست. برای پژو پارس XU7P کدهای مستقل دیده می‌شوند و طول و ساختار دسته‌سیم می‌تواند متفاوت باشد.

اگر خودرو ریپ بزند باید دسته سیم تعویض شود؟

نه لزوماً. شمع، کوئل، انژکتور، سنسورها، فشار سوخت و مشکلات مکانیکی نیز باید بررسی شوند. خرابی دسته‌سیم باید با تست تأیید شود.

آیا خود دسته سیم نیاز به تعریف یا برنامه‌ریزی دارد؟

خیر. خود سیم‌کشی حافظه نرم‌افزاری ندارد. اگر ECU یا یونیت دیگری تعویض شود، الزامات آن قطعه باید جداگانه بررسی شوند.

جمع‌بندی انتخاب IK02407180

سیم کشی موتور XU7P سورن پلاس IK02407180 مجموعه‌ای تخصصی برای ارتباط ECU با اجزای مدیریت پیشرانه است. مهم‌ترین معیارهای انتخاب آن، XU7P بودن موتور، سورن پلاس بودن خودرو و تطبیق شماره فنی IK02407180 با سیم‌کشی فعلی هستند.

موتور XU7P در خودروهای دیگری مانند پژو پارس نیز استفاده شده، اما اشتراک پیشرانه به معنی اشتراک کامل دسته‌سیم نیست. همچنین سیم‌کشی EF7، دسته سیم اصلی و دسته سیم داشبورد سورن پلاس مجموعه‌هایی متفاوت‌اند و نباید با محصول حاضر اشتباه گرفته شوند.

به دلیل در دسترس نبودن صفحه مستقیم کد IK02407180، نوع ECU، تعداد سوکت‌ها، نوع دقیق دریچه گاز و بازه سال تولید به‌صورت حدسی به محصول نسبت داده نشده‌اند. برای خرید مطمئن، شماره لیبل، فرم کانکتورها، نوع ECU و ساختار واقعی سیم‌کشی خودرو باید هم‌زمان بررسی شوند.
