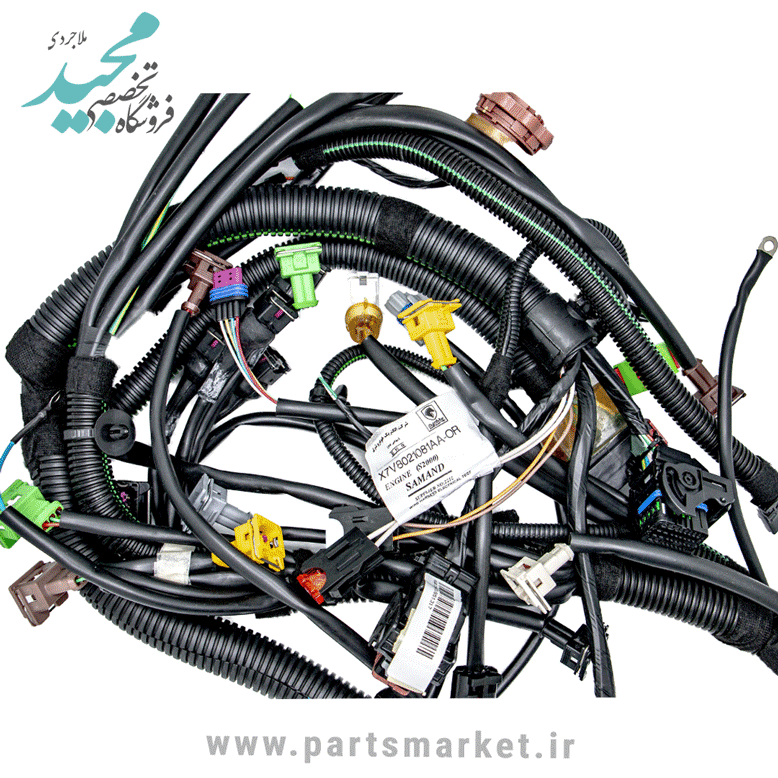

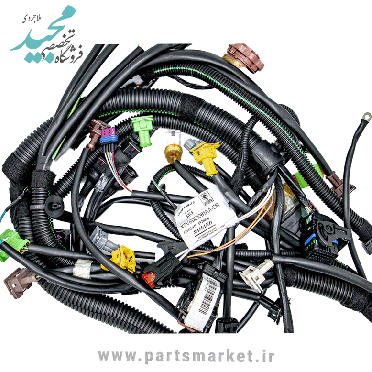

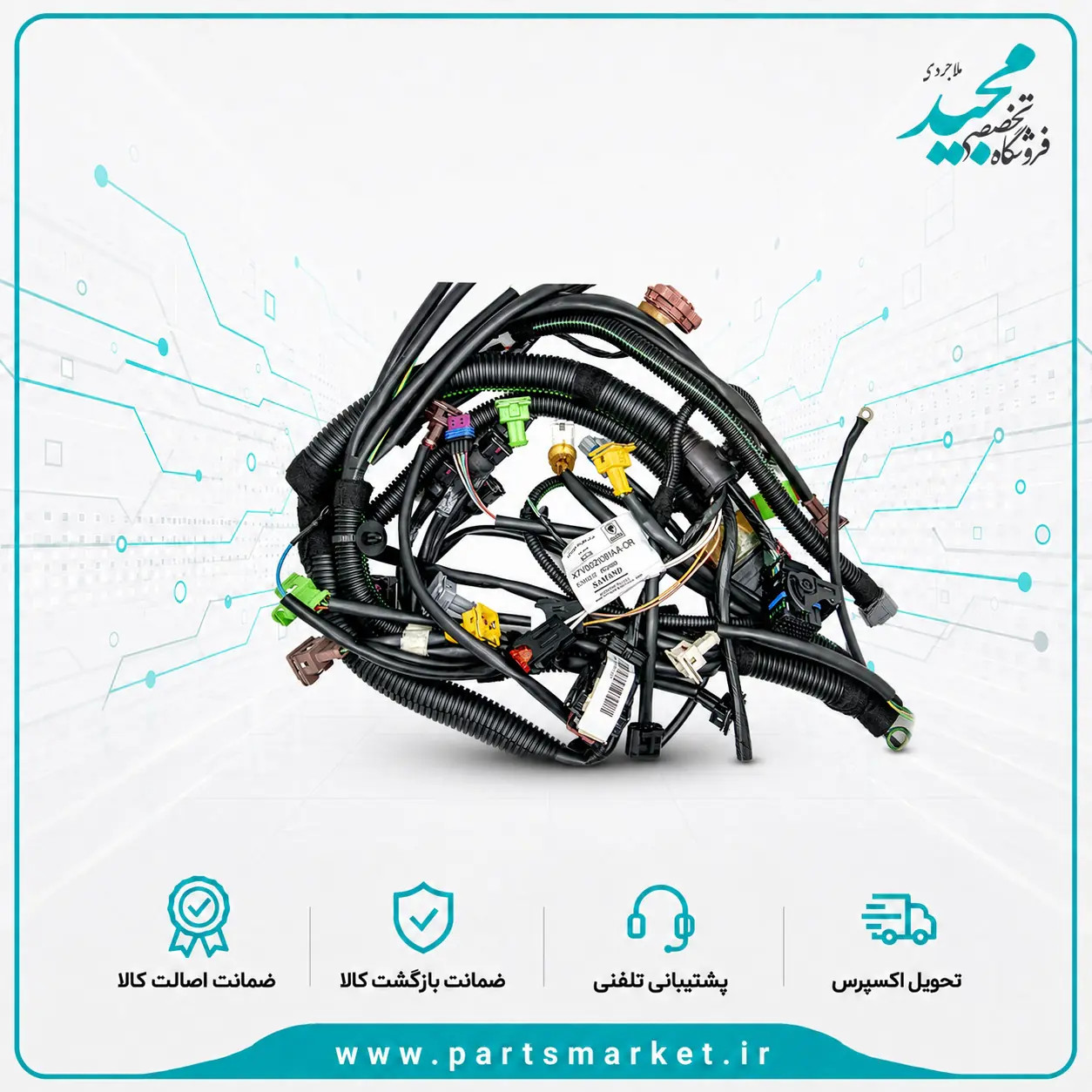

سیم کشی موتور XU7 سمند با کاتالیست با کد X7V8021081AA یکی از مجموعه‌های اصلی برق موتور در سمند است و مسیر ارتباط میان ECU، سنسورها و عملگرهای سیستم مدیریت موتور را برقرار می‌کند. در این محصول، سه مشخصه برای شناسایی اهمیت زیادی دارند: موتور XU7، وجود سیستم کاتالیست در خودرو و کد دقیق X7V8021081AA. این کد در کاتالوگ قطعات سمند به‌عنوان دسته سیم موتور S2000 ثبت شده است و همین موضوع آن را از دسته‌سیم‌های مربوط به ECU زیمنس یا نسخه‌های دیگر XU7 جدا می‌کند.

انتخاب سیم‌کشی موتور فقط بر اساس ظاهر سوکت‌ها یا نام «سمند XU7» روش مطمئنی نیست. خانواده XU7 در دوره‌های مختلف با سیستم‌های مدیریت موتور متفاوت مانند SAGEM S2000، Siemens و سامانه‌های دیگر تولید شده است. تفاوت ECU می‌تواند باعث تغییر در کانکتور اصلی، پین‌آوت، سنسورها و بعضی شاخه‌های سیم‌کشی شود. بنابراین هنگام خرید این محصول، تطبیق کد X7V8021081AA و نوع ECU خودرو اهمیت بیشتری از شباهت ظاهری دارد.

در بررسی زنده این نوبت، صفحه مستقیم همین محصول در پارت مارکت از طریق جست‌وجوی دامنه بازیابی نشد. به همین دلیل برند سازنده دسته‌سیم، وضعیت کالا، کشور سازنده، تعداد کانکتورها، تعداد پایه‌ها، سال دقیق کاربرد و جزئیات بسته‌بندی از روی حدس وارد نشده‌اند. با این حال، کاتالوگ قطعات سمند کد X7V8021081AA را صراحتاً به «Engine Wiring Harness S2000» مرتبط می‌کند و راهنمای مدارهای الکتریکی سمند XU7 نیز نقشه اختصاصی سیستم انژکتوری S2000 را ارائه می‌دهد.

مشخصات قابل تأیید سیم کشی موتور X7V8021081AA

کاتالوگ قطعات سمند، کد X7V8021081AA را در بخش «سیم‌کشی موتور» و با عنوان دسته سیم موتور S2000 ثبت کرده است. در همان کاتالوگ، کدهای دیگری مانند X7V8021059AA، X7V8021005AA و یک دسته‌سیم مخصوص ECU زیمنس نیز به‌صورت مستقل دیده می‌شوند. این تنوع نشان می‌دهد کد حاضر باید دقیقاً با نسخه خودرو تطبیق داده شود.

دسته سیم موتور چه وظیفه‌ای دارد؟

ECU برای کنترل موتور XU7 نیاز دارد وضعیت اجزای مختلف را از طریق سنسورها دریافت کند. اطلاعاتی مانند دور موتور، دمای مایع خنک‌کننده، وضعیت دریچه گاز و ترکیب گازهای خروجی از طریق سیم‌کشی به ECU می‌رسند. ECU نیز در مقابل، فرمان لازم را برای انژکتورها، کوئل، رله‌های مرتبط و بعضی عملگرهای دیگر ارسال می‌کند.

دسته سیم موتور مسیر فیزیکی این ارتباط است. اگر فقط یک سیم یا پین اتصال مناسبی نداشته باشد، ممکن است ECU خطای مدار یک سنسور را ثبت کند. اگر مسیر مشترک تغذیه یا اتصال بدنه دچار مشکل شود، چند قطعه می‌توانند هم‌زمان از کار بیفتند.

اهمیت سیستم S2000 در این محصول

یکی از مهم‌ترین یافته‌های تحقیق درباره کد X7V8021081AA این است که در کاتالوگ قطعات سمند، این شماره به‌طور مستقیم با عنوان سیم‌کشی موتور S2000 آمده است. بنابراین اگر خودرو از ECU یا سیستم مدیریت موتور دیگری استفاده می‌کند، نباید این سیم‌کشی صرفاً به دلیل XU7 بودن موتور انتخاب شود.

راهنمای مدارهای الکتریکی سمند XU7 نیز برای سیستم انژکتوری S2000 نقشه شماتیک جداگانه دارد. این راهنما نشان می‌دهد ECU S2000 با انژکتورها، کوئل، سنسورها، پمپ بنزین و سایر اجزای مدیریت موتور در ارتباط است.

کاتالیست چه ارتباطی با سیم‌کشی موتور دارد؟

وجود کاتالیست فقط یک تفاوت مکانیکی در اگزوز نیست. در خودروهای مجهز به سیستم کنترل آلایندگی، ECU برای مدیریت مخلوط سوخت و پایش عملکرد موتور به سنسورهای مرتبط با سیستم خروجی اگزوز متکی است. در نسخه‌های دارای کاتالیست، آرایش سنسورها و الزامات سیستم کنترل آلایندگی می‌تواند با نمونه‌های قدیمی‌تر یا بدون کاتالیست متفاوت باشد.

راهنمای فنی موتور XU7 نیز وجود کاتالیست را برای نسخه‌های مشخص این موتور تأیید می‌کند. با این حال، از عبارت «با کاتالیست» نباید تعداد دقیق سنسورهای اکسیژن یا پین‌آوت آن‌ها را برای محصول حاضر حدس زد؛ این موارد باید از نقشه همان نسخه یا خود دسته‌سیم بررسی شوند.

تفاوت نسخه با کاتالیست و بدون کاتالیست

اگر در بازار دو دسته‌سیم با عنوان «با کاتالیست» و «بدون کاتالیست» وجود داشته باشند، این تفاوت باید جدی گرفته شود. سیستم کنترل آلایندگی می‌تواند مسیرهای الکتریکی مخصوص سنسورها یا تجهیزات مرتبط داشته باشد.

حتی اگر بیشتر سوکت‌های موتور مشترک باشند، نبود یک شاخه یا تفاوت در پین‌آوت برای ناسازگار شدن کامل دسته‌سیم کافی است. بنابراین نباید با حذف یا اضافه کردن دستی سیم، دو نسخه را بدون نقشه معتبر به یکدیگر تبدیل کرد.

آیا این سیم‌کشی برای تمام سمندهای XU7 مناسب است؟

خیر. کاتالوگ قطعات سمند چند دسته‌سیم متفاوت برای موتور معرفی می‌کند. یک نسخه با کد X7V8021081AA به S2000 مربوط است و نسخه دیگری برای ECU زیمنس به‌صورت مستقل ثبت شده است.

بنابراین نوع ECU، کد دسته‌سیم و سیستم کنترل آلایندگی باید بررسی شوند. سال تولید خودرو به‌تنهایی برای انتخاب کافی نیست، به‌خصوص اگر ECU یا سیم‌کشی در تعمیرات قبلی تعویض شده باشد.

تفاوت با سیم‌کشی موتور زیمنس

در همان کاتالوگ قطعات، دسته سیم موتور مربوط به ECU Siemens با شماره دیگری ثبت شده است. این موضوع به‌روشنی نشان می‌دهد S2000 و زیمنس از نظر دسته‌سیم یک نسخه واحد نیستند.

ممکن است بعضی سنسورها روی هر دو سیستم مشابه باشند، اما کانکتور ECU و آرایش پایه‌ها می‌توانند تفاوت داشته باشند. بنابراین استفاده از تبدیل سوکت یا تغییر سیم‌کشی بدون نقشه رسمی توصیه نمی‌شود.

تفاوت با کدهای X7V8021059AA و X7V8021005AA

کاتالوگ سمند کدهای X7V8021059AA و X7V8021005AA را نیز به‌عنوان دسته سیم موتور فهرست می‌کند. اما برای آن‌ها در همان ردیف توضیح «S2000» ثبت نشده است.

وجود این کدها نشان می‌دهد حتی در نسل‌های قدیمی سمند چند نسخه سیم‌کشی موتور وجود داشته است. از این رو، هیچ‌کدام نباید فقط بر اساس شباهت شماره یا ظاهر جایگزین X7V8021081AA فرض شوند.

ارتباط دسته سیم با انژکتورها

در سیستم S2000، انژکتورها از طریق مدار تغذیه و فرمان ECU کار می‌کنند. راهنمای برق سمند توضیح می‌دهد که پس از روشن شدن موتور، رله دوبل تغذیه لازم را به مجموعه‌ای از اجزا از جمله انژکتورها می‌رساند.

اگر یکی از انژکتورها خطای مدار دارد، خود انژکتور، سوکت، مسیر فرمان و تغذیه مشترک باید بررسی شوند. خرابی یک انژکتور به‌تنهایی دلیل تعویض کل دسته‌سیم نیست.

ارتباط با کوئل دوبل

در معماری S2000 موتور XU7، کوئل دوبل نیز از اجزای مرتبط با سیستم مدیریت موتور است. سیم‌کشی باید تغذیه و فرمان لازم را به این قطعه منتقل کند.

اگر خودرو ریپ می‌زند یا یک جفت سیلندر جرقه مناسب ندارد، کوئل، شمع‌ها، سیم‌ها و فرمان ECU باید بررسی شوند. خرابی دسته‌سیم فقط یکی از احتمال‌هاست.

ارتباط با سنسور اکسیژن

وجود کاتالیست باعث می‌شود سیستم کنترل آلایندگی اهمیت بیشتری پیدا کند. سنسور اکسیژن اطلاعات مربوط به ترکیب گازهای خروجی را به ECU می‌دهد تا نسبت سوخت و هوا تنظیم شود.

اگر خطای مدار سنسور اکسیژن ثبت شود، باید خود سنسور، تغذیه گرم‌کن، سوکت و سیم‌کشی بررسی شوند. آسیب سیم در نزدیکی اگزوز به دلیل حرارت یکی از مواردی است که باید جدی گرفته شود.

ارتباط با پمپ بنزین و رله دوبل

راهنمای مدارهای الکتریکی سمند XU7 نشان می‌دهد رله دوبل در تغذیه بخش‌هایی مانند انژکتورها، پمپ بنزین، کوئل و گرمکن سنسور اکسیژن نقش دارد.

بنابراین اگر چند مصرف‌کننده هم‌زمان برق ندارند، قبل از تعویض دسته‌سیم باید رله دوبل و منبع تغذیه مشترک بررسی شوند.

علائمی که بررسی دسته سیم موتور را ضروری می‌کنند

• ثبت چند خطای الکتریکی هم‌زمان در ECU؛
• ریپ زدن یا خاموش شدن متناوب موتور؛
• تغییر عملکرد موتور با حرکت دادن سیم‌کشی؛
• خطای انژکتور با وجود سلامت خود انژکتور؛
• خطای کوئل یا سنسور اکسیژن به‌صورت متناوب؛
• خشک و شکننده شدن روکش سیم‌ها؛
• آثار سوختگی یا تماس با منیفولد و اگزوز؛
• ورود روغن یا رطوبت به کانکتورها؛
• شکستن قفل سوکت‌ها؛
• وجود تعمیرات متعدد غیراصولی روی دسته‌سیم.

اگر چراغ چک روشن باشد، سیم‌کشی خراب است؟

خیر. چراغ چک فقط وجود یک خطا را اعلام می‌کند. کد خطا باید با دیاگ خوانده شود و سپس مدار مربوط بررسی شود.

اگر خطا برای یک سنسور خاص ثبت شده باشد، ابتدا خود سنسور، تغذیه و مسیر سیم آن بررسی می‌شوند. فقط زمانی که قطعه سالم است و خطای مدار باقی می‌ماند، احتمال خرابی سیم‌کشی بیشتر می‌شود.

چند خطای هم‌زمان و مسیر مشترک

اگر انژکتورها، کوئل و سنسور اکسیژن هم‌زمان خطای تغذیه دارند، احتمال خرابی یک بخش مشترک مانند رله دوبل، فیوز، اتصال بدنه یا مسیر تغذیه اهمیت بیشتری پیدا می‌کند.

تعویض چند قطعه مصرف‌کننده بدون بررسی مسیر مشترک معمولاً باعث هزینه اضافی می‌شود.

خاموش شدن موتور هنگام حرکت

اگر موتور ناگهان خاموش می‌شود و سپس دوباره روشن می‌شود، سیم نیمه‌قطع، سوکت شل یا تغذیه ناپایدار ECU یکی از احتمال‌هاست.

با این حال سنسور دور موتور، پمپ بنزین و رله دوبل نیز می‌توانند چنین علائمی ایجاد کنند. عیب‌یابی باید با ثبت خطا و اندازه‌گیری انجام شود.

تغییر عملکرد با تکان دادن سیم‌کشی

اگر با حرکت دادن یک قسمت از دسته‌سیم دور موتور تغییر می‌کند یا موتور خاموش می‌شود، احتمال وجود شکستگی داخلی سیم یا پین شل بیشتر می‌شود.

گاهی عایق بیرونی کاملاً سالم است ولی هادی مسی داخل آن قطع شده است. این نوع ایراد با تست پیوستگی و حرکت کنترل‌شده سیم بهتر تشخیص داده می‌شود.

آسیب حرارتی سیم‌کشی XU7

محفظه موتور XU7 دارای نقاط گرم متعددی است و سیم‌کشی باید داخل مسیر و بست‌های استاندارد قرار گیرد. اگر بست شکسته باشد، دسته‌سیم ممکن است به منیفولد یا اجزای داغ نزدیک شود.

ذوب شدن روکش می‌تواند اتصال کوتاه میان دو سیم یا اتصال با بدنه ایجاد کند و چند خطای مختلف به وجود آورد.

آسیب سیم سنسور اکسیژن در نزدیکی اگزوز

سیم سنسور اکسیژن به دلیل محل نصب سنسور در نزدیکی سیستم اگزوز بیشتر در معرض حرارت است. اگر روکش محافظ آن از بین برود، گرمای اگزوز می‌تواند به عایق آسیب بزند.

هنگام نصب دسته‌سیم جدید، مسیر این شاخه باید دقیقاً مطابق بست‌ها و محافظ‌های اصلی خودرو باشد.

روغنی شدن سوکت‌ها

وجود روغن روی سیم‌کشی همیشه به معنی خرابی آن نیست، اما منبع نشتی باید رفع شود. بعضی مواد روغنی در طول زمان می‌توانند روی عایق یا لاستیک آب‌بندی کانکتورها اثر بگذارند.

اگر روغن به داخل سوکت رسیده است، پین‌ها باید از نظر آلودگی و فشار تماس بررسی شوند.

سولفاته شدن پایه‌های کانکتور

رطوبت و آلودگی می‌توانند پایه‌ها را اکسید کنند و مقاومت الکتریکی را بالا ببرند. گاهی این خرابی فقط به شکل قطع و وصل شدن متناوب ظاهر می‌شود.

اگر محل ورود رطوبت رفع نشود، نصب دسته‌سیم جدید نیز ممکن است بعد از مدتی با همان مشکل روبه‌رو شود.

آیا دسته سیم قابل تعمیر است؟

اگر خرابی محدود به یک سیم یا یک سوکت باشد، تعمیر اصولی می‌تواند کافی باشد. سیم جایگزین باید سطح مقطع مناسب داشته باشد و اتصال در برابر حرارت و لرزش مقاوم باشد.

اگر روکش‌ها در نقاط متعدد پوسیده شده‌اند، چند کانکتور آسیب دیده‌اند یا دسته‌سیم قبلاً چند بار تعمیر شده است، تعویض کامل با نسخه هم‌کد انتخاب مطمئن‌تری خواهد بود.

چرا اتصال دستی با چسب برق مناسب نیست؟

محفظه موتور محیطی گرم و پرلرزش است. اتصال سیم با پیچاندن و پوشاندن ساده با چسب برق ممکن است پس از مدتی شل شود یا مقاومت اضافی ایجاد کند.

در مدارهای سنسوری، همین مقاومت اضافی می‌تواند باعث تغییر سیگنال و ثبت خطای اشتباه شود. تعمیر باید با روش مناسب برق خودرو و عایق‌بندی مقاوم انجام شود.

تفاوت دسته سیم موتور با دسته سیم اصلی سمند

دسته سیم اصلی خودرو شبکه بزرگ‌تری است که تجهیزات بدنه، کابین، چراغ‌ها و یونیت‌های مختلف را پوشش می‌دهد. سیم‌کشی موتور بیشتر روی اجزای مدیریت پیشرانه متمرکز است.

کاتالوگ قطعات سمند این دو گروه را نیز در بخش‌های جداگانه فهرست می‌کند؛ بنابراین نباید دسته‌سیم اصلی را با X7V8021081AA یکی دانست.

تفاوت با سیم‌کشی باتری و استارت

مدار باتری و استارت جریان‌های بسیار بالایی را عبور می‌دهد و ساختار متفاوتی دارد. دسته سیم موتور بیشتر برای تغذیه و سیگنال‌های EMS طراحی شده است.

اگر ایراد فقط استارت سنگین یا شارژ باتری است، ابتدا کابل باتری، استارت و دینام بررسی شوند و نه دسته سیم موتور.

آیا وجود کاتالیست یعنی حتماً دو سنسور اکسیژن وجود دارد؟

خیر، از عنوان محصول نمی‌توان تعداد سنسورهای اکسیژن را تعیین کرد. معماری کنترل آلایندگی در دوره‌های مختلف می‌تواند متفاوت باشد.

برای این کد مشخص، تعداد سنسورها و پین‌آوت باید از نقشه همان نسخه یا خود دسته‌سیم بررسی شود و نباید بر اساس خودروهای جدیدتر حدس زده شود.

آیا این سیم‌کشی برای پژو 405 یا پارس XU7 مناسب است؟

خیر، چنین سازگاری‌ای از مشترک بودن موتور XU7 قابل نتیجه‌گیری نیست. سمند، 405 و پارس در بسیاری از قطعات مکانیکی اشتراک دارند، اما طول سیم‌ها، محل ECU و ساختار سیم‌کشی می‌توانند متفاوت باشند.

محصول حاضر با کد X7V8021081AA در کاتالوگ سمند ثبت شده است و برای خودروهای دیگر باید کد جداگانه بررسی شود.

آیا برای سمند مالتی‌پلکس مناسب است؟

منابع فنی برای سمند مالتی‌پلکس XU7 نقشه‌های مستقل سیستم زیمنس منتشر کرده‌اند. در مقابل، X7V8021081AA در کاتالوگ به S2000 نسبت داده شده است.

بنابراین نباید این کد را بدون بررسی به سمند مالتی‌پلکس زیمنس تعمیم داد. نوع سیستم برق و ECU باید ابتدا شناسایی شود.

بررسی‌های لازم قبل از سفارش

• کد روی دسته‌سیم قبلی با X7V8021081AA تطبیق داده شود.
• موتور XU7 خودرو تأیید شود.
• وجود سیستم S2000 بررسی شود.
• نوع ECU روی خودرو ثبت شود.
• نسخه با کاتالیست بودن خودرو بررسی شود.
• تمام کانکتورهای اصلی با قطعه جدید مقایسه شوند.
• اگر ECU یا سیم‌کشی قبلاً تعویض شده، وضعیت فعلی ملاک باشد.
• نسخه زیمنس یا سایر کدها بدون سند جایگزین مستقیم فرض نشوند.
• پیش از تعویض، خطاهای ECU ثبت شوند.

نکات باز کردن سیم‌کشی موتور

قبل از باز کردن کانکتورهای ECU و موتور، اتصال باتری باید مطابق روش ایمن قطع شود. هر سوکت باید از مکانیزم قفل خودش آزاد شود و نباید سیم برای جدا کردن کانکتور کشیده شود.

در خودروهای قدیمی‌تر، پلاستیک کانکتورها ممکن است شکننده شده باشد. فشار زیاد می‌تواند یک سوکت سالم را نیز تخریب کند.

مسیر نصب و بست‌ها

کاتالوگ قطعات در کنار سیم‌کشی موتور، بست‌ها و نگهدارنده‌های مخصوص سیم و انژکتور را نیز فهرست می‌کند. این موضوع نشان می‌دهد مسیر و مهار فیزیکی سیم‌کشی بخشی از طراحی مجموعه است.

هنگام نصب، تمام بست‌ها و گیره‌ها باید در جای مناسب قرار گیرند تا سیم با قطعات داغ یا متحرک تماس نداشته باشد.

اهمیت اتصال بدنه

یک اتصال بدنه ضعیف می‌تواند چند مدار را هم‌زمان دچار افت ولتاژ کند. اگر چند سنسور خطا دارند، نقاط اتصال منفی موتور و ECU نیز باید بررسی شوند.

تعویض دسته‌سیم بدون تمیز کردن اتصال بدنه خراب ممکن است مشکل را برطرف نکند.

آیا خود سیم‌کشی نیاز به برنامه‌ریزی دارد؟

خیر. دسته‌سیم مجموعه‌ای از هادی‌ها و کانکتورهاست و حافظه قابل برنامه‌ریزی ندارد.

اگر ECU S2000 نیز هم‌زمان تعویض شود، شرایط تعریف یا تطبیق ECU باید جداگانه و بر اساس سیستم ضدسرقت و مشخصات خودرو بررسی شود. این موضوع ارتباطی با خود دسته‌سیم ندارد.

کنترل پس از نصب

بعد از نصب، همه سوکت‌ها، بست‌ها و نقاط اتصال بدنه باید دوباره بازبینی شوند. سپس خودرو روشن شود و حافظه خطای ECU بررسی گردد.

عملکرد دور آرام، جرقه، پاشش، فن، چراغ چک و سنسورهای مرتبط با آلایندگی باید کنترل شوند. اگر یک خطا همچنان باقی است، خود قطعه مربوط نیز باید دوباره بررسی شود.

مقایسه نسخه‌های مرتبط

راهنمای سفارش سیم کشی موتور XU7 سمند با کاتالیست

پیش از سفارش، برچسب دسته‌سیم قبلی و ECU خودرو را بررسی کنید. اگر کد X7V8021081AA روی سیم‌کشی وجود دارد و ECU نیز متعلق به خانواده S2000 است، تطبیق اولیه بسیار قوی خواهد بود.

اگر سیم‌کشی فعلی شماره دیگری دارد، نباید فقط به دلیل XU7 بودن موتور آن را معادل دانست. ممکن است خودرو در دوره دیگری با زیمنس یا سیستم دیگری تولید شده باشد یا ECU در تعمیرات گذشته تغییر کرده باشد.

همچنین اگر علت خرید، روشن شدن چراغ چک، ریپ یا خاموشی است، قبل از سفارش خطاهای ECU خوانده شوند و رله دوبل، کوئل، انژکتورها، سنسور اکسیژن و اتصالات بدنه بررسی شوند. تعویض کل سیم‌کشی زمانی منطقی است که خرابی خود مجموعه یا فرسودگی گسترده آن تأیید شده باشد.

سوالات متداول سیم کشی موتور XU7 سمند X7V8021081AA

کد این سیم‌کشی چیست؟

کد فنی درج‌شده X7V8021081AA است و کاتالوگ قطعات سمند آن را به‌عنوان سیم‌کشی موتور S2000 ثبت کرده است.

آیا برای همه سمندهای XU7 مناسب است؟

خیر. سمند XU7 با چند سیستم مدیریت موتور تولید شده و دسته‌سیم‌های مختلفی در کاتالوگ وجود دارند. نوع ECU و کد سیم‌کشی باید تطبیق داده شوند.

آیا این محصول برای ECU زیمنس مناسب است؟

کاتالوگ، دسته‌سیم مربوط به ECU زیمنس را با کد دیگری ثبت کرده است؛ بنابراین جایگزینی مستقیم X7V8021081AA با نسخه زیمنس تأیید نمی‌شود.

عبارت «با کاتالیست» چه اهمیتی دارد؟

وجود سیستم کنترل آلایندگی می‌تواند روی تجهیزات و مسیرهای الکتریکی مرتبط با سنسورهای اگزوز اثر بگذارد. نسخه با کاتالیست باید با سیم‌کشی خود خودرو تطبیق داده شود.

اگر خودرو خطای سنسور اکسیژن دارد، باید کل دسته‌سیم تعویض شود؟

خیر. ابتدا خود سنسور، سوکت، گرم‌کن و مسیر سیم بررسی می‌شوند. خطای سنسور اکسیژن به‌تنهایی خرابی کل دسته‌سیم را ثابت نمی‌کند.

آیا خود سیم‌کشی نیاز به برنامه‌ریزی دارد؟

خیر. دسته‌سیم حافظه یا نرم‌افزار ندارد. اگر ECU نیز تعویض شود، شرایط ECU باید به‌صورت جداگانه بررسی شود.

جمع‌بندی انتخاب X7V8021081AA

سیم کشی موتور XU7 سمند با کاتالیست X7V8021081AA مجموعه‌ای تخصصی برای سیستم مدیریت موتور این خودروست. مهم‌ترین یافته فنی درباره این کد، ثبت آن در کاتالوگ سمند به‌عنوان دسته سیم موتور S2000 است. بنابراین XU7 بودن خودرو به‌تنهایی برای خرید کافی نیست و نوع ECU و کد سیم‌کشی قبلی باید بررسی شوند.

وجود کدهای مستقل دیگر برای دسته‌سیم موتور و نسخه مخصوص ECU زیمنس نشان می‌دهد این قطعه جایگزین عمومی تمام سیم‌کشی‌های XU7 نیست. در زمان سفارش، کد X7V8021081AA، سیستم S2000، وضعیت کاتالیست و کانکتورهای فعلی خودرو باید تطبیق داده شوند. اگر هدف رفع ایراد فنی است نیز قبل از تعویض کامل مجموعه، رله دوبل، سنسورها، انژکتورها، کوئل، اتصال بدنه و خود ECU باید بررسی شوند.
