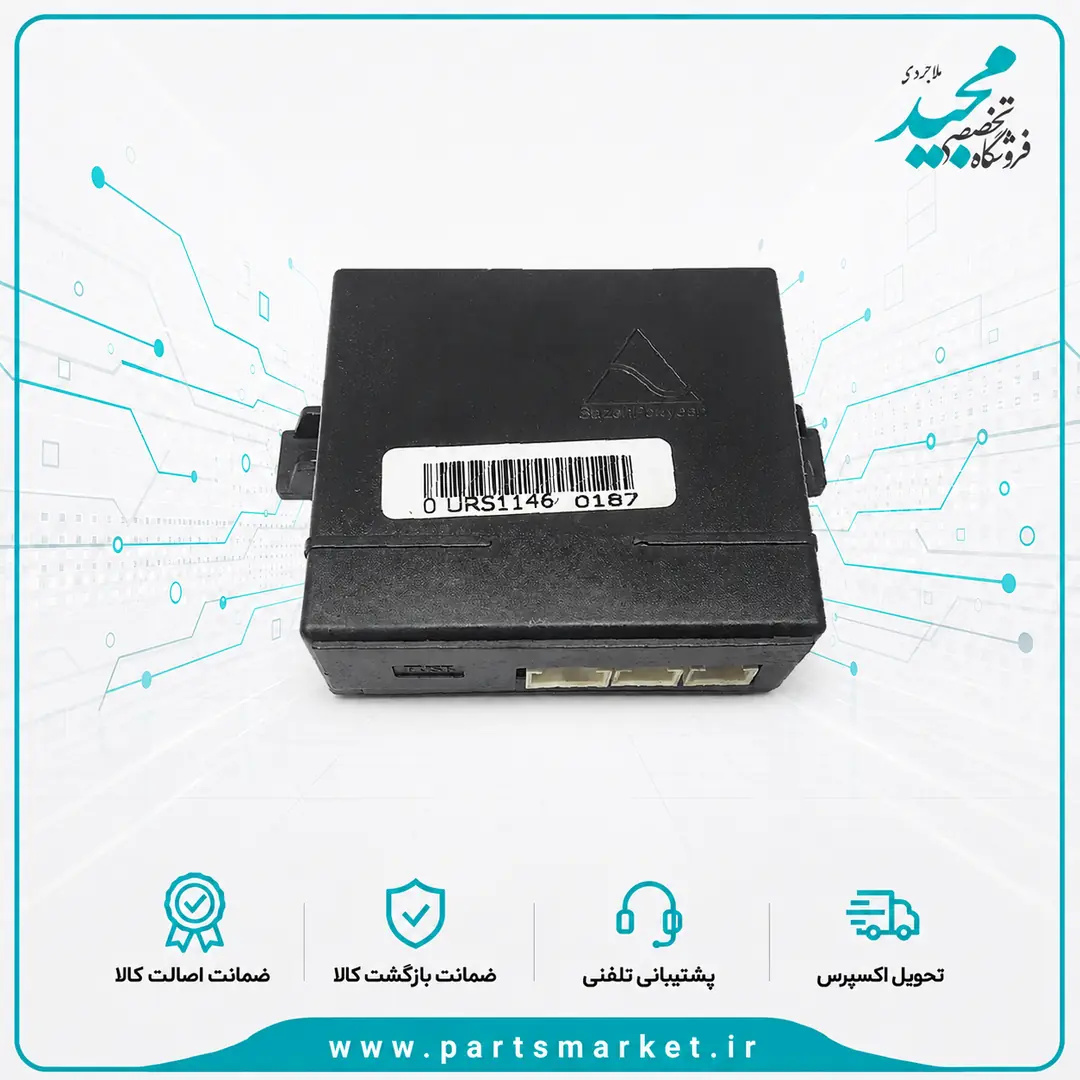

یونیت سنسور دنده عقب سمند سازه پویش بخشی از سامانه کمکی پارک خودرو است و وظیفه آن با خود سنسورهای نصب‌شده روی سپر عقب تفاوت دارد. سنسورها فاصله مانع را تشخیص می‌دهند، اما اطلاعات آن‌ها باید توسط مدار کنترلی سیستم دریافت و پردازش شود تا هشدار مناسب در اختیار راننده قرار گیرد. به همین دلیل هنگام بروز ایراد در سنسور دنده عقب، علاوه بر سنسورها و سیم‌کشی، وضعیت یونیت کنترل نیز باید بررسی شود.

این محصول برای کاربرد در سیستم سنسور دنده عقب سمند و با برند سازه پویش معرفی شده است. از آنجا که سمند در دوره‌های مختلف با معماری‌های برقی و مالتی‌پلکس متفاوت عرضه شده، نام خودرو به‌تنهایی برای اثبات سازگاری کافی نیست. پیش از سفارش باید نوع سیستم برق خودرو، مشخصات یونیت قبلی و اتصالات آن بررسی شود تا یک یونیت متعلق به معماری متفاوت به اشتباه انتخاب نشود.

مشخصات قابل اتکای یونیت سنسور دنده عقب سمند

برای این محصول در اطلاعاتی که در بررسی فعلی قابل اتکا بود، شماره فنی، تعداد کانکتورها، تعداد پایه‌ها، سال دقیق خودرو و نسخه سخت‌افزار یا نرم‌افزار قابل تأیید نبود. به همین دلیل این مشخصات نباید بر اساس نمونه‌های مشابه یا شکل ظاهری حدس زده شوند. اگر یونیت قبلی روی خودرو موجود است، نوشته‌های روی لیبل آن بهترین نقطه شروع برای تطبیق هستند.

یونیت سنسور دنده عقب چه کاری انجام می‌دهد؟

سامانه کمک پارک معمولاً از چند بخش تشکیل می‌شود: سنسورهای اولتراسونیک روی سپر، سیم‌کشی، یونیت پردازش و بخش هشدار یا نمایش اطلاعات. سنسورها سیگنال مربوط به فاصله با مانع را تولید می‌کنند و یونیت کنترل وظیفه دارد اطلاعات آن‌ها را دریافت و به شکل قابل استفاده برای سیستم خودرو پردازش کند.

در نتیجه، یونیت سنسور دنده عقب را نباید با خود «چشمی» یا سنسور نصب‌شده روی سپر اشتباه گرفت. خراب شدن یک سنسور ممکن است عملکرد سیستم را مختل کند، در حالی که یونیت سالم است. برعکس، ممکن است چند سنسور سالم باشند اما به دلیل ایراد در یونیت، تغذیه یا ارتباطات سیستم، هشدار پارک به‌درستی کار نکند.

این تفاوت هنگام خرید نیز مهم است. اگر تعمیرکار فقط اعلام کرده «سنسور دنده عقب خراب است»، ابتدا باید مشخص شود منظور سنسور روی سپر، سیم‌کشی، یونیت کنترل یا بخش هشدار است. این قطعات وظایف متفاوتی دارند و جای یکدیگر را نمی‌گیرند.

ارتباط این یونیت با سیستم مالتی‌پلکس سازه پویش

در خودروهای مجهز به سیستم‌های مالتی‌پلکس سازه پویش، اطلاعات تجهیزات مختلف می‌تواند میان نودهای شبکه مبادله شود. منابع تخصصی این سیستم نشان می‌دهند که در پیکربندی خودروهای سازه پویش، گزینه‌هایی برای فعال بودن سنسور کمکی پارک و نحوه نمایش اطلاعات آن وجود دارد. در برخی پیکربندی‌های سمند، اطلاعات سنسور پارک می‌تواند در مجموعه نشان‌دهنده‌ها نمایش داده شود.

این موضوع نشان می‌دهد سامانه پارک در نسخه‌های مالتی‌پلکس صرفاً یک مجموعه مستقل شامل چند سنسور و بازر نیست و می‌تواند با سایر یونیت‌های شبکه نیز ارتباط داشته باشد. بنابراین هنگام عیب‌یابی، علاوه بر خود یونیت سنسور باید پیکربندی شبکه و یونیت‌های مرتبط نیز بررسی شوند.

در مستندات تخصصی سیستم سازه پویش نیز برای برخی معماری‌ها گزینه «سنسور کمکی پارک در دسترس» در پیکربندی ICN دیده می‌شود. این گزینه برای اعلام وجود سیستم پارک و نمایش هشدار به مجموعه نشان‌دهنده‌ها اهمیت دارد. بنابراین اگر خودرو پس از تعویض قطعات شبکه یا برنامه‌ریزی نودها دچار مشکل در نمایش هشدار شده است، بررسی تنظیمات سیستم می‌تواند به اندازه بررسی خود سنسورها مهم باشد.

تفاوت یونیت سنسور دنده عقب با نود RN

در برخی سمندهای دارای سیستم SMS سازه پویش، نود داخل صندوق عقب RN دنا و سمند سازه پویش نیز وجود دارد. RN یک نود شبکه‌ای مرتبط با تجهیزات الکتریکی قسمت عقب خودرو است و با یونیت اختصاصی سنسور پارک یکسان نیست.

منابع فنی سیستم SMS نشان می‌دهند RN در بخش عقب خودرو وظایف مختلفی دارد و حتی گزینه مربوط به تغذیه سنسورهای دنده عقب در پیکربندی آن دیده می‌شود. با این حال، این موضوع به معنی یکسان بودن RN و یونیت سنسور پارک نیست. «قطعه مرتبط با سیستم» و «جایگزین مستقیم» دو مفهوم متفاوت هستند.

بنابراین اگر خودرو دارای RN است و سیستم پارک ایراد دارد، نباید بدون عیب‌یابی RN یا یونیت سنسور را تعویض کرد. ابتدا باید مشخص شود کدام قسمت از زنجیره سیگنال، تغذیه یا ارتباط دچار مشکل شده است.

تفاوت با یونیت DSM در سیستم‌های دیگر

در برخی سیستم‌های اکوماکس، یونیتی با نام DSM برای کنترل و پردازش اطلاعات سنسورهای دنده عقب معرفی می‌شود. منابع تخصصی این یونیت را به‌عنوان بخشی از سامانه پارک در معماری اکوماکس معرفی می‌کنند.

اما وجود DSM در یک معماری دیگر به این معنی نیست که هر یونیت سنسور دنده عقب سازه پویش همان DSM است. نام‌گذاری یونیت‌ها، نحوه اتصال به شبکه و محل قرارگیری آن‌ها می‌تواند میان سیستم‌های مختلف متفاوت باشد. به همین دلیل بهتر است یونیت سازه پویش فقط بر اساس اطلاعات واقعی قطعه خودرو شناسایی شود.

چرا معماری برق سمند در انتخاب این قطعه مهم است؟

سمند طی سال‌های تولید با سیستم‌های برق مختلف عرضه شده است. بنابراین دو خودرو که از نظر بدنه، موتور یا سال تولید نزدیک هستند ممکن است از نظر برخی یونیت‌های الکترونیکی متفاوت باشند. این موضوع در قطعات مالتی‌پلکس اهمیت بیشتری دارد.

برای تشخیص صحیح بهتر است نوع سیستم خودرو از روی یونیت‌های موجود، لیبل‌ها، دیاگ و نقشه برق مشخص شود. اگر خودروی موردنظر از معماری سازه پویش استفاده نمی‌کند، صرف اینکه قطعه برای «سمند» معرفی شده است، دلیل کافی برای نصب آن نیست.

علائم خرابی سیستم سنسور دنده عقب

موارد زیر می‌توانند نشان دهند که سامانه کمک پارک نیاز به بررسی دارد، اما هیچ‌کدام به‌تنهایی خرابی یونیت را ثابت نمی‌کنند:

• فعال نشدن سیستم هنگام قرار گرفتن گیربکس در دنده عقب؛
• نداشتن هشدار با وجود نزدیک شدن به مانع؛
• هشدار دائمی یا غیرعادی بدون وجود مانع؛
• از کار افتادن همه سنسورها به‌صورت هم‌زمان؛
• عملکرد نادرست نمایش فاصله یا هشدار در پشت آمپر، در نسخه‌هایی که این قابلیت را دارند؛
• عملکرد متناوب سیستم؛
• ثبت خطای مرتبط با سیستم کمک پارک در دستگاه عیب‌یاب.

خرابی یکی از سنسورها، آلودگی سطح سنسور، پارگی سیم، اتصال نامناسب سوکت، خرابی تغذیه یا اشکال در سیگنال دنده عقب نیز می‌تواند چنین علائمی ایجاد کند. بنابراین تعویض یونیت باید بعد از تفکیک این موارد انجام شود.

اگر همه سنسورها از کار افتاده‌اند، آیا یونیت خراب است؟

خاموش شدن هم‌زمان تمام سنسورها می‌تواند احتمال وجود یک ایراد مشترک را افزایش دهد، اما همچنان خرابی یونیت تنها احتمال نیست. قطع تغذیه مشترک، فیوز، اتصال بدنه، سوکت اصلی یا سیم مربوط به فعال‌سازی سیستم هنگام انتخاب دنده عقب نیز می‌تواند کل سامانه را از کار بیندازد.

بنابراین قبل از سفارش یونیت جدید، ابتدا وجود برق و اتصال بدنه در مدار و سپس وضعیت کانکتورها بررسی شود. اگر تغذیه صحیح است و سنسورها و سیم‌کشی نیز سالم هستند، آن زمان بررسی خود یونیت اهمیت بیشتری پیدا می‌کند.

اگر فقط یک سنسور کار نمی‌کند چه باید کرد؟

در صورتی که سایر سنسورها عملکرد طبیعی دارند و فقط یک نقطه از سپر مشکل دارد، ابتدا همان سنسور و سیم‌کشی مربوط به آن باید بررسی شوند. خرابی یونیت معمولاً تنها یکی از احتمالات است و نباید با مشاهده خرابی یک چشمی مستقیماً یونیت تعویض شود.

جابه‌جایی کنترل‌شده سنسورها توسط تعمیرکار یا بررسی داده‌های دستگاه عیب‌یاب می‌تواند به تشخیص اینکه ایراد همراه سنسور جابه‌جا می‌شود یا در مسیر سیم‌کشی باقی می‌ماند کمک کند. این نوع آزمایش باید بدون آسیب زدن به کانکتورها انجام شود.

بررسی‌های مهم قبل از تعویض یونیت

بررسی سنسورهای روی سپر

سطح سنسورها باید تمیز و بدون آسیب فیزیکی باشد. ضربه به سپر، رنگ‌کاری نامناسب روی سطح سنسور یا نفوذ آب می‌تواند عملکرد یک حسگر را مختل کند. اگر فقط یکی از سنسورها ایراد دارد، ابتدا همان بخش بررسی شود.

بررسی سیم‌کشی عقب خودرو

دسته‌سیم سنسورهای عقب در معرض رطوبت، ضربه و تعمیرات بدنه قرار دارد. قطعی سیم یا اتصال نامناسب می‌تواند باعث ارسال نشدن اطلاعات به یونیت شود. در خودرویی که سپر عقب باز شده یا سابقه تصادف دارد، این بررسی اهمیت بیشتری پیدا می‌کند.

بررسی تغذیه یونیت

بدون تغذیه مناسب، یونیت قادر به پردازش اطلاعات سنسورها نیست. وجود برق ورودی، اتصال بدنه و وضعیت فیوزهای مرتبط باید قبل از نتیجه‌گیری درباره خرابی یونیت بررسی شود.

بررسی فرمان دنده عقب

سامانه پارک باید از قرار گرفتن خودرو در وضعیت دنده عقب مطلع شود. اگر سیگنال مربوط به دنده عقب به سیستم نرسد، ممکن است سنسورها اصلاً فعال نشوند؛ حتی اگر یونیت و سنسورها سالم باشند.

بررسی با دستگاه عیب‌یاب

در نسخه‌هایی که امکان مشاهده وضعیت سیستم وجود دارد، دیاگ می‌تواند به بررسی فعال بودن سیستم پارک، اطلاعات سنسورها یا تنظیمات مرتبط کمک کند. این روش از تعویض آزمایشی چند قطعه جلوگیری می‌کند.

ارتباط نمایش سنسور پارک با پشت آمپر سمند

در منابع فنی سیستم سازه پویش، برای سمند گزینه نمایش سنسور دنده عقب در مجموعه نشان‌دهنده‌ها مطرح شده است. این موضوع اهمیت ارتباط بین سامانه پارک و ICN یا پشت آمپر را نشان می‌دهد. بنابراین اگر سنسورها هشدار می‌دهند اما نمایش مربوطه مشکل دارد، ایراد الزاماً از یونیت سنسور نیست.

پیکربندی اشتباه مجموعه نشان‌دهنده‌ها یا اختلال در ارتباط شبکه می‌تواند باعث شود اطلاعات سیستم پارک مطابق انتظار نمایش داده نشود. هنگام عیب‌یابی بهتر است عملکرد واقعی سنسورها از نحوه نمایش اطلاعات تفکیک شود.

آیا یونیت سنسور دنده عقب با بازر یکی است؟

خیر. بازر فقط بخش تولید صدای هشدار است، در حالی که یونیت کنترل وظیفه پردازش اطلاعات سیستم را بر عهده دارد. در برخی معماری‌ها محل یا نحوه تولید هشدار می‌تواند متفاوت باشد؛ برای مثال منابع فنی سازه پویش به وجود بازر مرتبط با نمایش یا پشت آمپر در بعضی نسخه‌ها اشاره می‌کنند.

بنابراین اگر صدای هشدار وجود ندارد، ابتدا باید مشخص شود آیا خود سیستم فاصله را تشخیص می‌دهد یا خیر. خرابی بازر، پشت آمپر یا مسیر ارتباطی ممکن است باعث نبود صدا شود در حالی که سنسورها و یونیت اصلی سالم هستند.

نکات مهم هنگام خرید یونیت سنسور پارک

قبل از خرید، برند و مشخصات قطعه فعلی را بررسی کنید. اگر یونیت قبلی سازه پویش است، تصویر لیبل و کانکتورها را با محصول موردنظر مقایسه کنید. نبود شماره فنی تأییدشده برای این محصول در بررسی فعلی باعث می‌شود اتکا به شکل ظاهری به‌تنهایی مناسب نباشد.

همچنین اگر خودرو سیستم مالتی‌پلکس دیگری دارد، یونیت متعلق به سازه پویش نباید فقط به دلیل سمند بودن خودرو سفارش داده شود. بهتر است ابتدا معماری برق خودرو شناسایی شود.

آیا یونیت جدید نیاز به تعریف یا برنامه‌ریزی دارد؟

اطلاعات معتبر کافی برای اعلام قطعی نیاز یا عدم نیاز این محصول به تعریف، کدگذاری یا برنامه‌ریزی پس از نصب در دسترس نیست. بنابراین نمی‌توان گفت تمام نمونه‌ها مستقیماً با اتصال سوکت قابل استفاده هستند یا برعکس، همیشه نیاز به برنامه‌ریزی دارند.

با توجه به ارتباط سیستم پارک با پیکربندی شبکه در برخی نسخه‌های سازه پویش، پس از تعویض بهتر است وضعیت سیستم با دستگاه عیب‌یاب بررسی شود. اگر تنظیمات مربوط به وجود سنسور پارک یا نمایش اطلاعات نیاز به کنترل داشته باشند، این کار باید بر اساس معماری دقیق همان خودرو انجام شود.

تفاوت قطعه مرتبط با قطعه جایگزین

در سامانه پارک چند قطعه می‌توانند با یونیت سنسور ارتباط داشته باشند، اما هیچ‌کدام لزوماً جایگزین آن نیستند. سنسورهای روی سپر، نود RN، پشت آمپر، سیم‌کشی و کلید یا سیگنال دنده عقب همگی می‌توانند در عملکرد نهایی سیستم نقش داشته باشند.

به‌خصوص نود RN سازه پویش سمند و دنا یک قطعه شبکه‌ای مرتبط با بخش عقب خودرو است، اما نباید آن را همان یونیت سنسور دنده عقب دانست.

راهنمای سفارش یونیت سنسور دنده عقب سمند

برای سفارش دقیق بهتر است چند اطلاعات در دسترس باشد: تصویر کامل یونیت قبلی، نوشته‌های لیبل، شکل کانکتورها، مدل و سال خودرو و نوع سیستم مالتی‌پلکس. اگر سیستم خودرو سازه پویش است و یونیت قبلی نیز با همین برند و مشخصات ظاهری مطابقت دارد، انتخاب محصول مطمئن‌تر خواهد بود.

اگر قطعه قبلی در دسترس نیست، بهتر است قبل از سفارش با دستگاه عیب‌یاب یا بررسی یونیت‌های شبکه، نوع سیستم خودرو مشخص شود. این کار به‌خصوص در سمند اهمیت دارد، زیرا این خودرو در دوره‌های مختلف با چند معماری برق عرضه شده است.

سوالات متداول یونیت سنسور دنده عقب سمند

آیا این قطعه همان سنسور روی سپر است؟

خیر. سنسورهای روی سپر وظیفه تشخیص فاصله را دارند، در حالی که یونیت کنترل اطلاعات سیستم را دریافت و پردازش می‌کند. خرابی هرکدام باید جداگانه بررسی شود.

اگر تمام سنسورهای دنده عقب از کار افتاده باشند، یونیت خراب است؟

لزوماً خیر. قطع تغذیه، فیوز، اتصال بدنه، سیم‌کشی یا سیگنال دنده عقب نیز می‌تواند کل سیستم را غیرفعال کند. قبل از تعویض یونیت باید این موارد بررسی شوند.

اگر فقط یک چشمی کار نکند، باید یونیت تعویض شود؟

معمولاً ابتدا خود همان سنسور و مسیر سیم‌کشی آن باید بررسی شوند. خرابی یک سنسور به‌تنهایی دلیل کافی برای تعویض یونیت مرکزی نیست.

آیا نود RN همان یونیت سنسور دنده عقب است؟

خیر. RN یک نود مالتی‌پلکس مرتبط با تجهیزات قسمت عقب خودرو است. اگرچه در برخی سیستم‌ها با تغذیه یا اطلاعات سنسورهای عقب ارتباط دارد، جایگزین مستقیم یونیت سنسور پارک محسوب نمی‌شود.

آیا این یونیت برای تمام مدل‌های سمند مناسب است؟

چنین سازگاری گسترده‌ای قابل تأیید نیست. سمند با معماری‌های برق مختلف تولید شده است؛ بنابراین باید وجود سیستم سازه پویش و مشخصات یونیت فعلی خودرو بررسی شود.

آیا یونیت جدید نیاز به برنامه‌ریزی دارد؟

اطلاعات تأییدشده کافی برای اعلام قطعی نیاز یا عدم نیاز به برنامه‌ریزی وجود ندارد. بهتر است پس از نصب، پیکربندی و عملکرد سیستم توسط دستگاه عیب‌یاب مناسب بررسی شود.

جمع‌بندی انتخاب یونیت سنسور دنده عقب سازه پویش

یونیت سنسور دنده عقب سمند سازه پویش بخش کنترلی سامانه کمک پارک است و نباید با سنسورهای نصب‌شده روی سپر، بازر یا نود RN اشتباه شود. وظیفه اصلی این خانواده قطعات دریافت و پردازش اطلاعات سیستم سنسورهای عقب و همکاری با سایر بخش‌های مرتبط برای ارائه هشدار به راننده است.

برای خرید صحیح، ابتدا باید مطمئن شد خودرو از معماری سازه پویش استفاده می‌کند و یونیت فعلی از نظر برند، لیبل و اتصالات با محصول موردنظر مطابقت دارد. اگر سیستم پارک کار نمی‌کند، قبل از تعویض یونیت سنسورها، سیم‌کشی، تغذیه، فرمان دنده عقب و ارتباط شبکه نیز بررسی شوند. این روش احتمال تعویض غیرضروری یونیت سالم و هزینه اضافی را کاهش می‌دهد.
