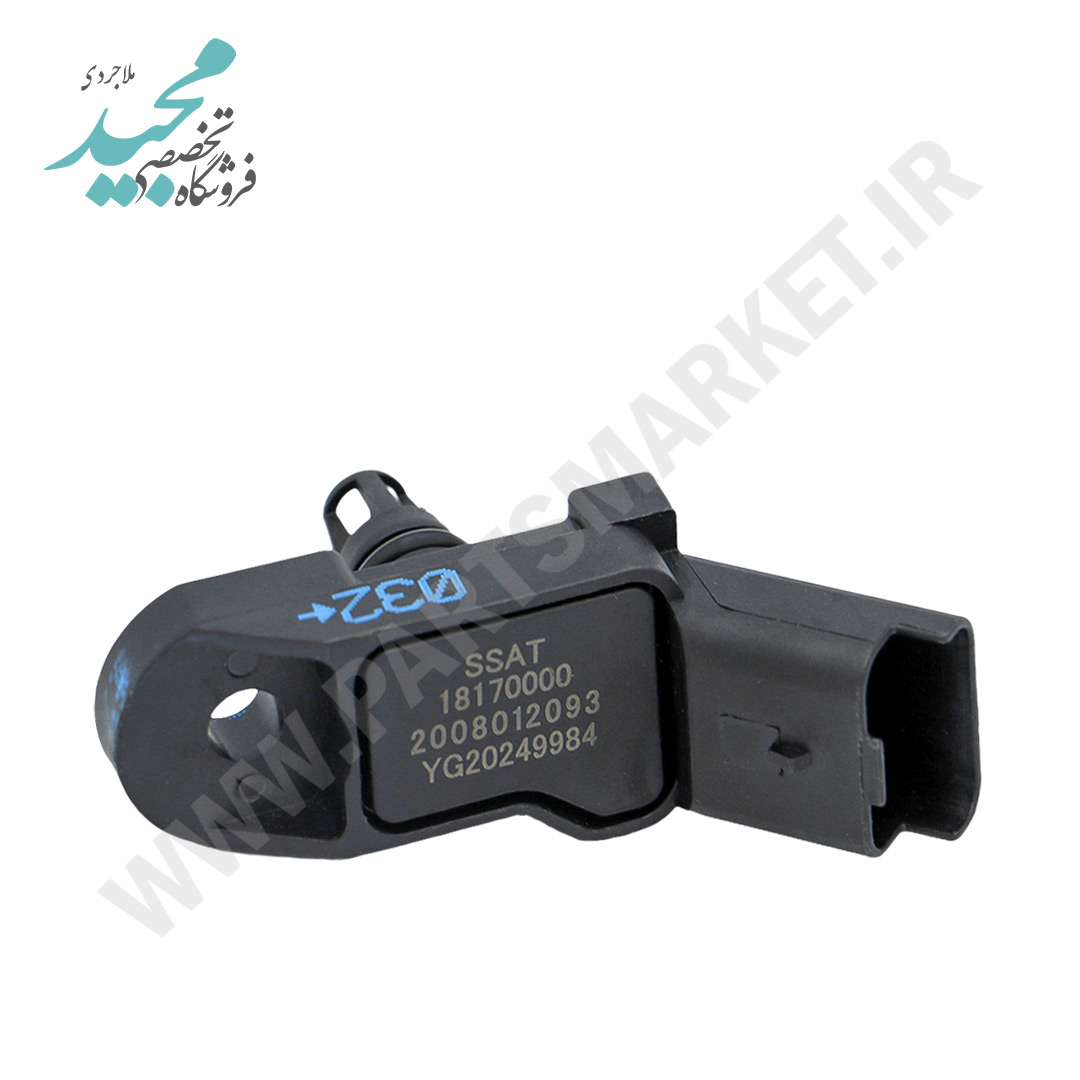

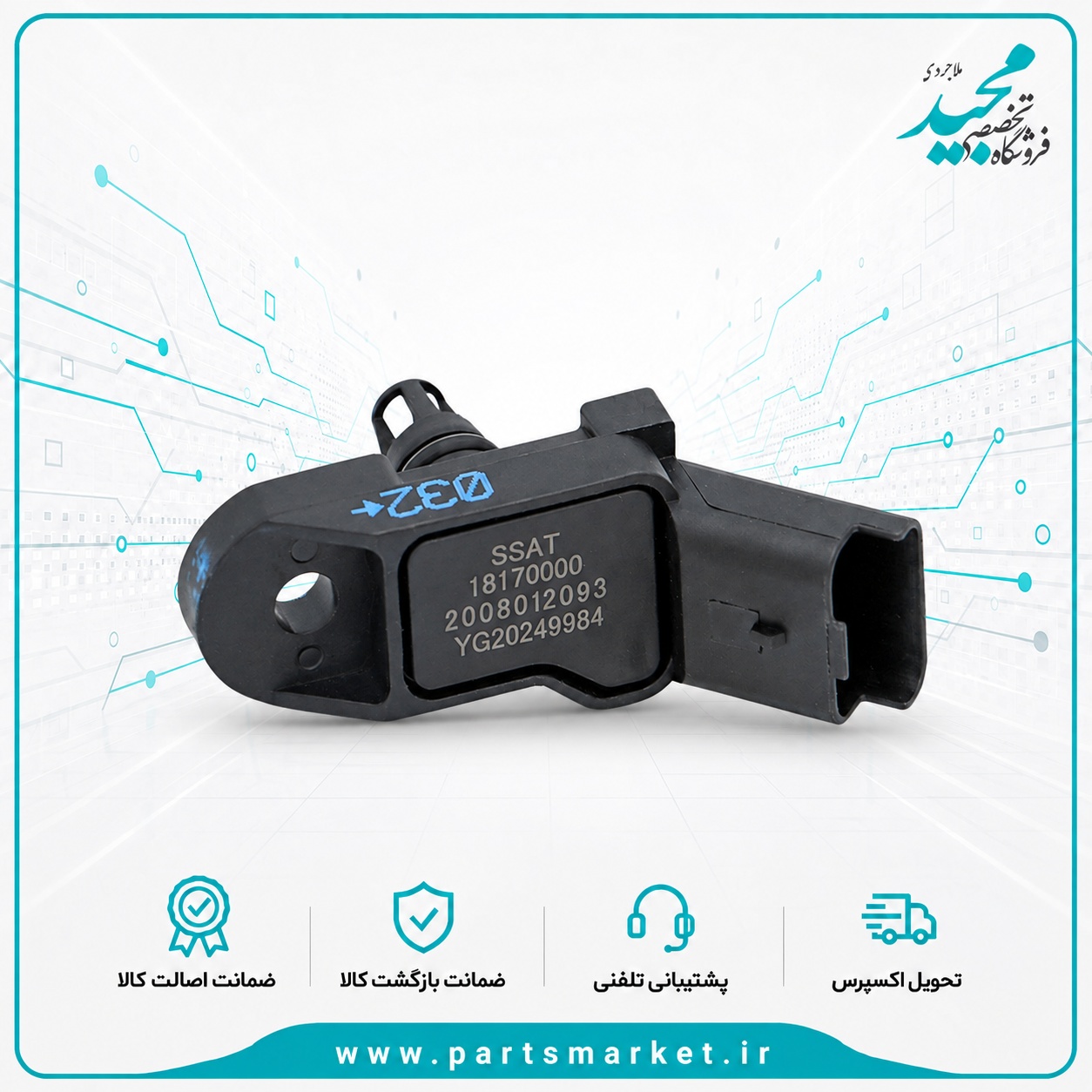

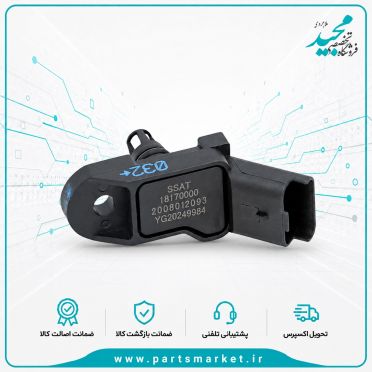

سنسور مپ منیفولد پژو 206 SSAT، TU5 سازه پویش

سنسور مپ منیفولد پژو 206 TU5 سازه پویش SSAT یکی از سنسورهای مهم سیستم مدیریت موتور است که فشار مطلق هوای داخل منیفولد ورودی را اندازه‌گیری کرده و اطلاعات آن را به ECU ارسال می‌کند. واحد کنترل موتور با استفاده از این داده، همراه با اطلاعات سایر سنسورها، میزان بار موتور را تشخیص می‌دهد و برای مدیریت پاشش سوخت، عملکرد موتور و شرایط شتاب‌گیری تصمیم‌گیری می‌کند.

عملکرد صحیح سنسور MAP در موتور TU5 اهمیت زیادی دارد. اگر این سنسور اطلاعات غیرواقعی یا ناپایداری به ECU ارسال کند، محاسبه میزان سوخت می‌تواند از حالت مناسب خارج شود و خودرو با علائمی مانند افت شتاب، مکث هنگام گاز دادن، نوسان دور موتور، افزایش مصرف سوخت یا روشن شدن چراغ چک روبه‌رو شود.

این محصول با عنوان سازه پویش SSAT برای نسخه‌های سازگار پژو 206 مجهز به موتور TU5 قابل بررسی است. هنگام خرید باید فرم بدنه، نوع سوکت، تعداد پایه‌ها و مشخصات سنسور قبلی با قطعه جدید تطبیق داده شوند.

مشخصات سنسور مپ منیفولد پژو 206 TU5

• نام قطعه: سنسور MAP منیفولد

• مناسب برای: پژو 206 در نسخه‌های سازگار

• نوع موتور: TU5

• برند: سازه پویش SSAT

• محل نصب: منیفولد هوای ورودی

• نوع عملکرد: الکترونیکی

• وظیفه اصلی: اندازه‌گیری فشار مطلق منیفولد

• ارسال اطلاعات به ECU

• مؤثر در تشخیص بار موتور

• مرتبط با مدیریت سوخت و عملکرد موتور

• مناسب برای جایگزینی سنسور معیوب پس از عیب‌یابی

• نیازمند تطبیق سوکت و مشخصات فنی پیش از خرید

سنسور MAP چیست؟

MAP مخفف Manifold Absolute Pressure است و به سنسوری گفته می‌شود که فشار مطلق داخل منیفولد ورودی موتور را اندازه‌گیری می‌کند.

فشار داخل منیفولد در شرایط مختلف رانندگی تغییر می‌کند. زمانی که موتور در دور آرام کار می‌کند، شرایط فشار با زمانی که راننده پدال گاز را برای شتاب‌گیری فشار می‌دهد متفاوت است.

سنسور MAP این تغییرات را تشخیص داده و آن‌ها را به سیگنال قابل استفاده برای ECU تبدیل می‌کند.

سنسور مپ TU5 چه وظیفه‌ای دارد؟

ECU برای مدیریت دقیق موتور باید بداند موتور در هر لحظه تحت چه میزان بار قرار دارد.

سنسور MAP با اندازه‌گیری فشار منیفولد یکی از اطلاعات اصلی موردنیاز برای این محاسبه را فراهم می‌کند.

اطلاعات این سنسور می‌تواند در مدیریت موارد زیر نقش داشته باشد:

• میزان پاشش سوخت

• تشخیص بار موتور

• واکنش موتور هنگام شتاب‌گیری

• عملکرد دور آرام

• کنترل شرایط مختلف رانندگی

• مدیریت آلایندگی

اهمیت سنسور مپ در پژو 206 TU5

موتور TU5 برای عملکرد منظم به اطلاعات دقیق سنسورهای مختلف وابسته است.

سنسور مپ یکی از قطعاتی است که مستقیماً وضعیت منیفولد را به ECU گزارش می‌دهد. اگر اطلاعات این قطعه اشتباه باشد، ECU ممکن است میزان بار موتور را کمتر یا بیشتر از مقدار واقعی تشخیص دهد.

این موضوع می‌تواند روی تنظیم سوخت و کیفیت عملکرد موتور اثر بگذارد.

محل نصب سنسور مپ

سنسور MAP در ارتباط مستقیم با منیفولد هوای ورودی قرار می‌گیرد تا بتواند فشار این بخش را اندازه‌گیری کند.

محل و نحوه نصب بسته به طراحی منیفولد و سیستم موتور متفاوت است.

به همین دلیل هنگام خرید باید فرم قطعه و محل نصب آن با سنسور قبلی مطابقت داشته باشد.

علائم احتمالی خرابی سنسور مپ

برخی نشانه‌هایی که می‌توانند نیاز به بررسی سنسور MAP را مطرح کنند عبارت‌اند از:

• افت شتاب

• مکث هنگام فشار دادن پدال گاز

• نوسان دور موتور

• بد کار کردن موتور

• افزایش مصرف سوخت

• کاهش توان

• سخت روشن شدن در برخی شرایط

• روشن شدن چراغ چک

• ثبت خطای سنسور MAP

• مشاهده داده غیرطبیعی در دیاگ

وجود این علائم لزوماً به معنی خرابی قطعی سنسور نیست و باید عیب‌یابی دقیق انجام شود.

سنسور مپ چگونه روی شتاب اثر می‌گذارد؟

هنگامی که راننده پدال گاز را فشار می‌دهد، وضعیت دریچه گاز و فشار داخل منیفولد تغییر می‌کند.

سنسور MAP باید این تغییر را به‌سرعت تشخیص دهد.

اگر سنسور کند، ناپایدار یا معیوب باشد، ECU ممکن است تغییر بار موتور را درست تشخیص ندهد و میزان سوخت موردنیاز را با تأخیر یا به شکل نامناسب تنظیم کند.

این وضعیت می‌تواند به صورت مکث یا افت شتاب احساس شود.

آیا خرابی سنسور مپ باعث افزایش مصرف سوخت می‌شود؟

ممکن است.

اگر سنسور فشار بیشتری نسبت به مقدار واقعی گزارش کند، ECU می‌تواند تصور کند موتور تحت بار بیشتری قرار دارد و میزان سوخت را افزایش دهد.

اما افزایش مصرف سوخت دلایل متعددی دارد و سنسور MAP تنها یکی از قطعاتی است که باید بررسی شود.

ارتباط سنسور MAP با ECU

سنسور از طریق سیم‌کشی به ECU متصل است و معمولاً تغذیه، اتصال بدنه و خط سیگنال دارد.

تغییر فشار منیفولد باعث تغییر سیگنال خروجی سنسور می‌شود.

ECU این تغییر را تحلیل کرده و در کنار داده سایر سنسورها برای مدیریت موتور استفاده می‌کند.

نقش سنسور مپ در تشخیص بار موتور

بار موتور به میزان کاری اشاره دارد که موتور در یک لحظه انجام می‌دهد.

برای مثال شرایط موتور هنگام حرکت با سرعت ثابت با شتاب‌گیری شدید متفاوت است.

سنسور MAP با گزارش فشار منیفولد به ECU کمک می‌کند این تفاوت را تشخیص دهد و میزان پاشش سوخت را با شرایط هماهنگ کند.

تفاوت سنسور MAP و سنسور دریچه گاز

این دو سنسور هر دو با سیستم هوای ورودی مرتبط هستند، اما وظایف متفاوتی دارند.

سنسور MAP

فشار داخل منیفولد را اندازه‌گیری می‌کند.

سنسور دریچه گاز

موقعیت یا میزان باز شدن دریچه گاز را گزارش می‌دهد.

ECU از اطلاعات هر دو سنسور برای تشخیص بهتر شرایط موتور استفاده می‌کند.

تفاوت سنسور MAP و سنسور اکسیژن

سنسور MAP در بخش ورودی موتور قرار دارد و فشار هوا را اندازه‌گیری می‌کند.

سنسور اکسیژن در مسیر اگزوز قرار دارد و شرایط گازهای حاصل از احتراق را بررسی می‌کند.

هر دو در مدیریت سوخت اهمیت دارند، اما نوع اطلاعاتی که ارسال می‌کنند متفاوت است.

سنسور مپ سازه پویش SSAT

این محصول با عنوان سازه پویش SSAT عرضه می‌شود و برای نسخه‌های سازگار پژو 206 TU5 قابل بررسی است.

هنگام انتخاب سنسور بهتر است موارد زیر بررسی شوند:

• شکل بدنه

• فرم سوکت

• تعداد پایه‌ها

• نحوه نصب روی منیفولد

• مشخصات سنسور قبلی

در قطعات الکترونیکی، شباهت ظاهری به‌تنهایی برای تأیید سازگاری کافی نیست.

اهمیت تطبیق سوکت

سوکت سنسور باید دقیقاً با کانکتور سیم‌کشی خودرو هماهنگ باشد.

اگر فرم کانکتور یا پین‌بندی متفاوت باشد، امکان نصب صحیح یا ارسال اطلاعات مناسب وجود نخواهد داشت.

بنابراین بررسی سوکت قبل از سفارش اهمیت زیادی دارد.

خرابی سیم‌کشی و علائم مشابه

گاهی خود سنسور سالم است اما مشکل در سیم‌کشی باعث ثبت خطا می‌شود.

مواردی مانند:

• قطعی سیم

• شل بودن سوکت

• خوردگی پایه‌ها

• ضعف تغذیه

• خرابی اتصال بدنه

می‌توانند باعث ایجاد علائمی شبیه خرابی سنسور MAP شوند.

نشتی هوا و سنسور مپ

اگر در منیفولد یا مسیر هوای ورودی نشتی وجود داشته باشد، فشار داخل منیفولد تغییر می‌کند.

در چنین شرایطی ممکن است سنسور سالم باشد اما مقداری غیرعادی گزارش کند.

به همین دلیل پیش از تعویض سنسور باید نشتی هوای ورودی نیز بررسی شود.

علائم نشتی منیفولد

نشتی هوا می‌تواند با مواردی مانند:

• نوسان دور آرام

• بالا ماندن دور موتور

• افت شتاب

• بد کار کردن موتور

• تغییر غیرطبیعی اصلاح سوخت

همراه باشد.

این علائم با خرابی MAP شباهت دارند و تشخیص دقیق اهمیت زیادی دارد.

کثیف شدن سنسور مپ

بخار روغن یا آلودگی موجود در مسیر ورودی می‌تواند در بعضی شرایط به قسمت حساس سنسور برسد.

تجمع آلودگی ممکن است روی دقت عملکرد آن اثر بگذارد.

با این حال تمیزکاری باید با احتیاط انجام شود؛ زیرا بخش حساس سنسور به مواد نامناسب واکنش‌پذیر است.

آیا سنسور MAP قابل شست‌وشو است؟

شست‌وشوی مستقیم با حلال‌های قوی توصیه نمی‌شود.

اگر نیاز به تمیزکاری باشد، باید از روش مخصوص سنسورهای حساس استفاده شود.

در صورتی که مشکل الکتریکی باشد، تمیزکاری تأثیری در رفع خرابی نخواهد داشت.

تست سنسور مپ با دیاگ

یکی از بهترین روش‌ها برای بررسی عملکرد سنسور، مشاهده داده زنده آن با دستگاه دیاگ است.

تعمیرکار می‌تواند مقدار MAP را در حالت‌های مختلف بررسی کند:

• موتور خاموش

• دور آرام

• افزایش دور

• شتاب‌گیری

مقدار گزارش‌شده باید متناسب با شرایط موتور تغییر کند.

تست برق سنسور

در عیب‌یابی تخصصی می‌توان تغذیه، اتصال بدنه و سیگنال خروجی را بررسی کرد.

این کار باید با ابزار مناسب و بر اساس نقشه سیم‌کشی انجام شود.

استفاده نادرست از مولتی‌متر یا اتصال اشتباه ممکن است به مدار آسیب وارد کند.

آیا خطای MAP همیشه به معنی خرابی سنسور است؟

خیر.

کد خطا می‌تواند ناشی از موارد دیگری باشد، از جمله:

• سیم‌کشی

• سوکت

• نشتی منیفولد

• مشکل تغذیه

• گرفتگی محل سنجش

• ایراد در ECU یا سایر سنسورها

به همین دلیل تعویض مستقیم سنسور بدون تست توصیه نمی‌شود.

آیا سنسور MAP باعث روشن شدن چراغ چک می‌شود؟

اگر ECU سیگنال غیرمنطقی یا خارج از محدوده دریافت کند، ممکن است چراغ چک روشن شود و کد خطای مربوط به MAP ذخیره شود.

خواندن کد و بررسی داده زنده می‌تواند به تشخیص دقیق‌تر کمک کند.

آیا خرابی سنسور باعث بد روشن شدن خودرو می‌شود؟

در برخی شرایط بله.

اگر ECU در زمان استارت اطلاعات غیرواقعی درباره فشار منیفولد دریافت کند، میزان سوخت موردنیاز را ممکن است به‌درستی محاسبه نکند.

با این حال مشکلات استارت دلایل مختلفی دارند و باید کامل بررسی شوند.

سنسور مپ و دور آرام

در حالت دور آرام، فشار منیفولد وضعیت مشخصی دارد.

اگر اطلاعات MAP با شرایط واقعی هماهنگ نباشد، مدیریت موتور می‌تواند دچار اختلال شود و دور آرام ناپایدار شود.

با این حال دریچه گاز، نشتی هوا و سیستم جرقه نیز باید بررسی شوند.

سنسور مپ و شتاب‌گیری

در زمان شتاب‌گیری، فشار داخل منیفولد به‌سرعت تغییر می‌کند.

یک سنسور سالم باید این تغییر را به ECU گزارش دهد تا سیستم مدیریت موتور بتواند واکنش مناسبی نشان دهد.

کندی یا خطای سیگنال می‌تواند باعث مکث در پاسخ موتور شود.

نقش فیلتر هوا

فیلتر هوای بسیار کثیف می‌تواند جریان هوای ورودی را محدود کند و شرایط عملکرد موتور را تغییر دهد.

اگر خودرو افت توان دارد، بهتر است علاوه بر سنسور MAP، وضعیت فیلتر هوا و مسیر ورودی نیز بررسی شوند.

چرا عیب‌یابی قبل از تعویض مهم است؟

علائم سنسور MAP می‌توانند با خرابی قطعات دیگری مشترک باشند.

برای مثال:

• دریچه گاز

• نشتی هوا

• انژکتورها

• فشار بنزین

• سنسور اکسیژن

• شمع و کویل

همگی می‌توانند باعث افت شتاب یا بد کار کردن خودرو شوند.

به همین دلیل تشخیص دقیق قبل از خرید از تعویض غیرضروری قطعه جلوگیری می‌کند.

نکات مهم هنگام خرید سنسور MAP پژو 206 TU5

نوع موتور را بررسی کنید

این محصول برای نسخه‌های سازگار TU5 قابل بررسی است.

شکل بدنه را مقایسه کنید

فرم سنسور باید با نمونه قبلی هماهنگ باشد.

سوکت را کنترل کنید

شکل کانکتور و تعداد پایه‌ها اهمیت زیادی دارند.

محل نصب را بررسی کنید

نحوه قرارگیری روی منیفولد باید با قطعه قبلی مشابه باشد.

کد قطعه قبلی را بررسی کنید

در صورت وجود شماره فنی، بهتر است قبل از سفارش با محصول جدید تطبیق داده شود.

نکات مهم هنگام نصب

در زمان نصب:

• خودرو خاموش باشد

• محل نصب کاملاً تمیز باشد

• سوکت بدون فشار اضافی متصل شود

• پایه‌های کانکتور خم نشوند

• آب‌بندی سنسور صحیح باشد

• سنسور با فشار نامناسب نصب نشود

• سیم‌کشی تحت کشش قرار نگیرد

اهمیت آب‌بندی محل نصب

سنسور باید فشار واقعی داخل منیفولد را اندازه‌گیری کند.

اگر اطراف محل نصب نشتی هوا وجود داشته باشد، داده‌های سیستم می‌توانند از حالت طبیعی خارج شوند.

به همین دلیل واشر یا آب‌بندی سنسور باید سالم باشد.

آیا بعد از تعویض نیاز به دیاگ است؟

اگر پیش از تعویض چراغ چک روشن بوده یا خطای MAP ثبت شده است، بررسی مجدد با دیاگ مفید خواهد بود.

بعد از نصب می‌توان:

• خطاهای ذخیره‌شده را بررسی کرد

• مقدار فشار گزارش‌شده را مشاهده کرد

• عملکرد موتور را کنترل کرد

• از برطرف شدن مشکل مطمئن شد

نگهداری از سیستم هوای ورودی

برای عملکرد مناسب سنسور MAP و موتور TU5 بهتر است:

• فیلتر هوا در زمان مناسب تعویض شود

• منیفولد و شیلنگ‌ها نشتی نداشته باشند

• دریچه گاز در شرایط مناسب باشد

• سوکت سنسورها تمیز و سالم باقی بماند

مزایای استفاده از سنسور MAP سالم

عملکرد صحیح سنسور می‌تواند به موارد زیر کمک کند:

• اندازه‌گیری دقیق فشار منیفولد

• تشخیص بهتر بار موتور

• مدیریت مناسب‌تر پاشش سوخت

• پاسخ بهتر هنگام شتاب‌گیری

• ثبات بیشتر دور موتور

• کنترل بهتر مصرف سوخت

• کاهش خطاهای مرتبط با MAP

سوالات متداول

سنسور مپ پژو 206 TU5 چه وظیفه‌ای دارد؟

فشار داخل منیفولد ورودی را اندازه‌گیری کرده و اطلاعات آن را برای مدیریت موتور به ECU ارسال می‌کند.

علائم خرابی سنسور MAP چیست؟

افت شتاب، نوسان دور، مصرف سوخت بالا، بد کار کردن و چراغ چک از علائم احتمالی هستند.

آیا سنسور مپ خراب باعث افزایش مصرف می‌شود؟

ممکن است؛ زیرا ECU از اطلاعات آن برای تشخیص بار موتور و محاسبه میزان سوخت استفاده می‌کند.

آیا خطای MAP همیشه به معنی خرابی سنسور است؟

خیر. نشتی هوا، سیم‌کشی، سوکت یا تغذیه نیز می‌توانند باعث ثبت خطا شوند.

آیا سنسور مپ قابل تمیز کردن است؟

در صورت وجود آلودگی امکان تمیزکاری تخصصی وجود دارد، اما استفاده از مواد نامناسب ممکن است به سنسور آسیب بزند.

آیا این سنسور برای همه پژو 206ها مناسب است؟

خیر. نوع موتور، فرم سوکت و مشخصات قطعه قبلی باید با محصول تطبیق داده شوند.

خرید سنسور مپ منیفولد پژو 206 TU5 سازه پویش SSAT از پارت مارکت

سنسور مپ منیفولد پژو 206 TU5 سازه پویش SSAT برای خودروهایی که از سیستم مدیریت موتور سازگار با این مدل استفاده می‌کنند، گزینه‌ای مناسب برای جایگزینی سنسور معیوب است. این قطعه با اندازه‌گیری فشار منیفولد، اطلاعات لازم را برای تشخیص بار موتور و مدیریت دقیق‌تر سوخت در اختیار ECU قرار می‌دهد.

پیش از ثبت سفارش در پارت مارکت، نوع موتور TU5، فرم سنسور، سوکت، تعداد پایه‌ها و مشخصات قطعه قبلی را بررسی کنید. اگر پس از عیب‌یابی مشخص شده است که افت شتاب، نوسان دور یا خطای موتور مربوط به سنسور MAP است، می‌توانید پس از تطبیق دقیق مشخصات این محصول را برای پژو 206 خود سفارش دهید.
