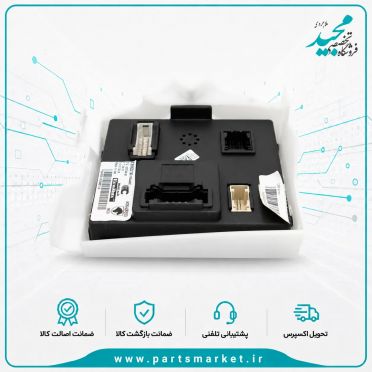

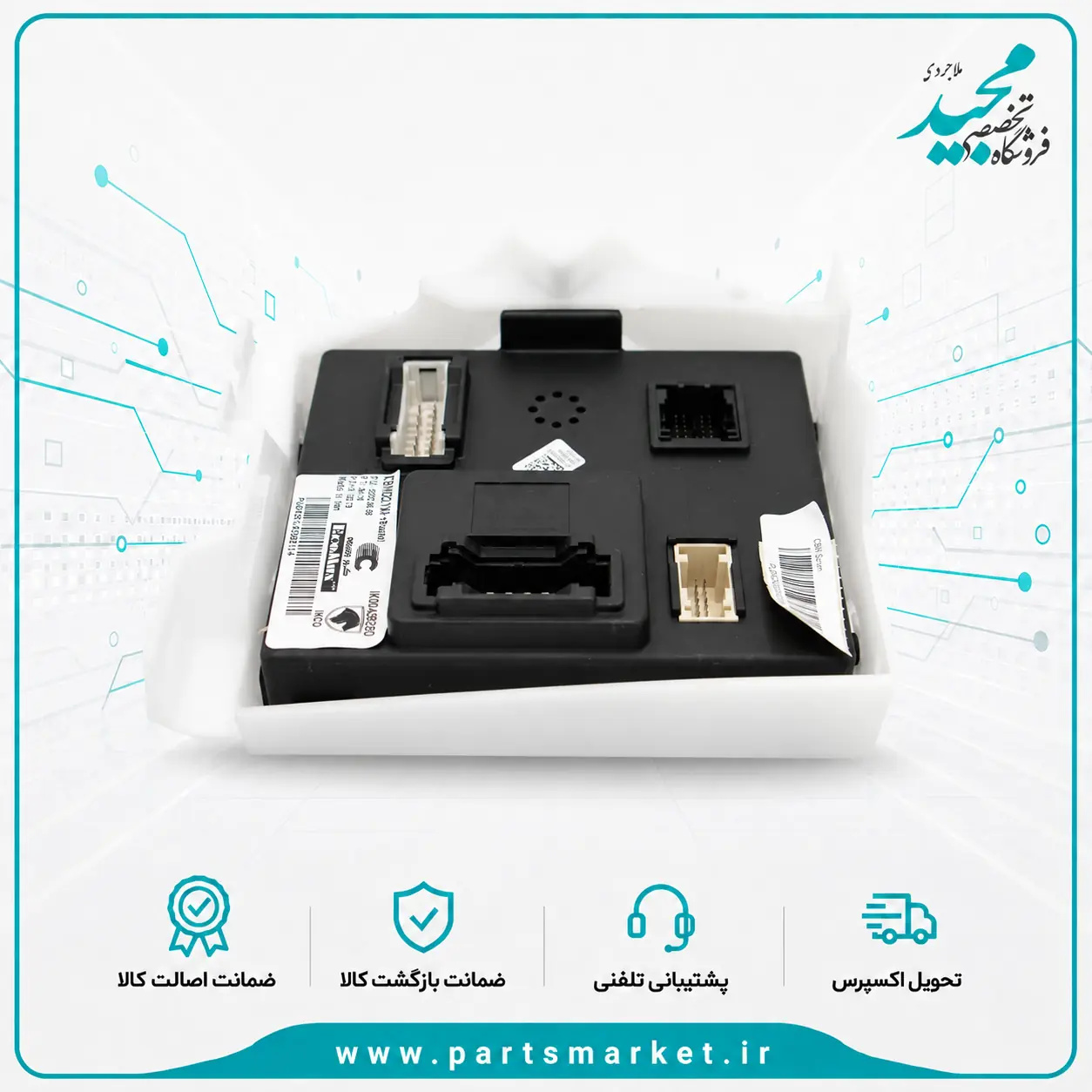

در خرید نود داخل اتاق پژو 206 یا رانا، تعداد سوکت‌ها فقط یکی از معیارهای شناسایی است و شماره فنی، نوع معماری مالتی‌پلکس و سازنده باید هم‌زمان بررسی شوند. نود داخل اتاق CBM-BCM چهار سوکت 206 رانا IK00439280-IK00750180 کروز یکی از یونیت‌های برق بدنه خانواده محصولات ایران‌خودرو است که پارت مارکت دو کد IK00439280 و IK00750180 را در عنوان همان صفحه برای آن ثبت کرده است. این قطعه با برند کروز، ساختار چهار سوکت و محل نصب داخل اتاق زیر داشبورد معرفی شده است.

نکته مهم این محصول آن است که وجود دو شماره IK00439280 و IK00750180 در یک صفحه فروشگاهی نباید به‌صورت خودکار به معنی «کد قدیم و جدید»، «جایگزین رسمی» یا «دو نسخه کاملاً یکسان» تفسیر شود. پارت مارکت هر دو شماره را کنار هم نمایش داده، اما رابطه فنی دقیق بین آن‌ها را توضیح نداده است. بنابراین هنگام سفارش بهتر است هر دو کد روی صفحه محصول با اطلاعات لیبل نود فعلی خودرو مقایسه شوند و اگر فقط یکی از این شماره‌ها روی قطعه قبلی دیده می‌شود، همان موضوع هنگام تطبیق اعلام شود.

این محصول در گروه نود داخل اتاق سامانه مالتی‌پلکس قرار دارد. در این دسته، نمونه‌های سه‌سوکت و چهارسوکت با شماره‌های فنی و سازندگان متفاوت وجود دارند؛ بنابراین عبارت عمومی «BCM پژو 206» برای انتخاب دقیق قطعه کافی نیست.

مشخصات نود CBM-BCM کروز IK00439280-IK00750180

جدول مشخصات فروشگاه دامنه خودروهای بیشتری نسبت به عنوان اصلی محصول ذکر می‌کند. عنوان فارسی روی «206 رانا» تمرکز دارد، عنوان انگلیسی همان صفحه به 206، 207، رانا و سمند اشاره می‌کند و جدول مشخصات علاوه بر 206 و رانا، پژو 405، پژو پارس، سورن، سمند و رانا پلاس را نیز ثبت کرده است. به دلیل این گستردگی و تفاوت در بخش‌های مختلف صفحه، سازگاری با هر خودرو باید با شماره فنی و نود نصب‌شده روی همان خودرو احراز شود و صرف حضور نام خودرو در جدول کافی نیست.

CBM-BCM چه نقشی در خودرو دارد؟

CBM یا BCM در سامانه مالتی‌پلکس بخشی از مدیریت برق بدنه را بر عهده دارد. در خودروهای دارای شبکه مالتی‌پلکس، بسیاری از فرمان‌های الکتریکی دیگر فقط از طریق یک سیم مستقل از کلید تا مصرف‌کننده منتقل نمی‌شوند. اطلاعات بعضی کلیدها و وضعیت تجهیزات توسط یونیت‌های شبکه دریافت می‌شود و سپس فرمان لازم برای مصرف‌کننده یا نود دیگر صادر می‌شود.

به همین دلیل نود داخل اتاق در هماهنگی بخشی از تجهیزات برقی کابین و بدنه نقش دارد. اگر خود نود، تغذیه آن یا ارتباط شبکه‌ای آن دچار مشکل شود، ممکن است چند عملکرد به‌صورت هم‌زمان دچار اختلال شوند. با این حال، این موضوع به معنی آن نیست که مشاهده چند ایراد برقی، خرابی قطعی CBM را ثابت می‌کند.

فیوز، اتصال بدنه، دسته‌سیم، کانکتورها، تغذیه نود و سایر یونیت‌های شبکه نیز می‌توانند در بروز علائم مشابه نقش داشته باشند. برای همین تعویض این قطعه بهتر است پس از عیب‌یابی انجام شود.

چرا دو کد IK00439280 و IK00750180 مهم‌اند؟

پارت مارکت هر دو کد را در عنوان مستقیم همین محصول نمایش می‌دهد. این موضوع نشان می‌دهد هنگام شناسایی کالا باید هر دو شماره مدنظر قرار گیرند. با این حال، فروشگاه توضیح نداده است که آیا یکی جایگزین دیگری شده، هر دو روی یک سخت‌افزار مشترک استفاده شده‌اند یا دو نسخه‌ای هستند که در کاربرد فروشگاهی کنار هم قرار گرفته‌اند.

بنابراین در متن خرید و عیب‌یابی بهتر است از عبارت‌هایی مانند «کد قدیم و جدید» یا «جایگزین صددرصد» خودداری شود. اگر یونیت قبلی IK00439280 است، همان شماره ثبت شود؛ اگر IK00750180 است نیز همان کد باید اعلام شود. در صورت وجود شماره سوم یا لیبل متفاوت، بهتر است آن قطعه به‌صورت مستقل بررسی شود.

چهار سوکت بودن چه کمکی به تشخیص می‌کند؟

چهار سوکت بودن یکی از شاخص‌های فیزیکی مهم این محصول است. هنگام مقایسه با نود فعلی می‌توان تعداد کانکتورها، فرم بدنه سوکت‌ها، محل قفل‌ها و آرایش کلی آن‌ها را بررسی کرد.

اما تعداد سوکت به‌تنهایی برای تشخیص کافی نیست. برای مثال، پارت مارکت نود CBM-BCM چهارسوکت پژو 206 با کدهای IK00756680 و IK00756580 برند EKS را نیز به‌صورت محصول مستقلی عرضه می‌کند. تعداد کانکتور مشابه است، اما شماره فنی و سازنده متفاوت‌اند.

در نتیجه، چهار سوکت بودن باید همراه با شماره‌های IK00439280 و IK00750180 و برند کروز بررسی شود.

تفاوت با CBM-BCM سه سوکت پژو 206 سازه پویش

یکی از نزدیک‌ترین محصولات برای مقایسه، نود داخل اتاق CBM-BCM پژو 206 سه سوکت IK00486380 سازه پویش است. این محصول برای پژو 206 و 206 SD ثبت شده و بازه کاربرد آن از سال 1395 به بعد اعلام شده است.

تفاوت سه سوکت با چهار سوکت، سازنده متفاوت و شماره فنی مستقل نشان می‌دهند که این دو محصول نباید جایگزین مستقیم هم فرض شوند. اگر خودرو IK00486380 سه‌سوکت دارد، نصب نمونه چهار‌سوکت کروز با تغییر دسته‌سیم یا تبدیل سوکت بدون مستند معتبر توصیه نمی‌شود.

تفاوت با IK00416380 چهار سوکت کروز

پارت مارکت یک محصول چهار‌سوکت کروز دیگر با کد IK00416380 نیز دارد. این نمونه از نظر برند و تعداد سوکت بسیار نزدیک به محصول حاضر است، اما شماره فنی متفاوتی دارد.

در صفحه IK00416380 نیز درباره خودروهای سازگار تفاوت‌هایی میان عنوان و جدول مشخصات مشاهده می‌شود. همین موضوع نشان می‌دهد برای خانواده 206، 207 و رانا، انتخاب بر اساس ظاهر و تعداد سوکت ریسک بالایی دارد.

اگر روی نود خودرو IK00416380 درج شده است، نباید صرفاً به دلیل کروز و چهار‌سوکت بودن، IK00439280 یا IK00750180 جای آن سفارش داده شود. ارتباط رسمی این شماره‌ها باید جداگانه تأیید شود.

تفاوت با CBM تک نود پژو 207 YG20240320

نمونه دیگری که از نظر برند و ساختار چهار کانکتور نزدیک است، نود CBM تک نود پژو 207 چهار سوکت YG20240320 کروز است. این محصول طبق مشخصات فروشگاه برای پژو 207 و 207 SD از سال 1401 به بعد ثبت شده است.

وجود چهار سوکت و برند کروز در هر دو محصول ممکن است باعث اشتباه شود، اما YG20240320 یک کد مستقل و صفحه‌ای جداگانه دارد. بنابراین این نود نباید بدون بررسی فنی جای IK00439280 یا IK00750180 نصب شود.

سازگاری با پژو 206 و 206 SD

پژو 206 و پژو 206 SD هر دو در جدول مشخصات محصول ثبت شده‌اند و عنوان فارسی نیز 206 را ذکر می‌کند. علاوه بر آن، بازه «از 1392 به بعد» برای این محصول در فروشگاه درج شده است.

با این وجود نمی‌توان نتیجه گرفت تمام 206های مدل 1392 به بعد از همین نود استفاده می‌کنند. وجود نمونه سه‌سوکت سازه پویش، چهارسوکت EKS و سایر CBMهای کروز نشان می‌دهد نوع سیستم برق و تأمین‌کننده قطعه در انتخاب نقش دارد.

سازگاری با رانا و رانا پلاس

رانا در عنوان اصلی محصول و رانا و رانا پلاس در جدول مشخصات فروشگاه ثبت شده‌اند. بنابراین فروشگاه این محصول را در خانواده رانا نیز قرار داده است. با این حال، بهتر است شماره نود فعلی خودرو بررسی شود؛ زیرا وجود نام رانا در صفحه به‌تنهایی جایگزین تطبیق شماره فنی نیست.

به‌خصوص در رانا پلاس، سطح تجهیزات و معماری برق ممکن است با نسخه‌های قدیمی‌تر رانا متفاوت باشد. بنابراین اگر خودرو رانا پلاس است، بررسی IK00439280 یا IK00750180 روی قطعه قبلی اهمیت بیشتری دارد.

کاربرد برای پژو 405، پژو پارس، سمند و سورن

جدول مشخصات صفحه محصول، پژو 405، پژو پارس، سمند و سورن را نیز در فهرست خودروها قرار داده است. این اطلاعات باید به‌عنوان داده ثبت‌شده فروشگاه در نظر گرفته شوند، اما عنوان اصلی محصول این خودروها را ذکر نمی‌کند.

به همین دلیل برای این چهار خانواده خودرو بهتر است سازگاری با احتیاط بیشتری بررسی شود. اگر همان شماره‌های IK00439280 یا IK00750180 روی نود فعلی وجود ندارند، حضور نام خودرو در جدول به‌تنهایی برای خرید قطعه کافی نیست.

چطور سازگاری این نود را قبل از سفارش بررسی کنیم؟

• شماره IK00439280 یا IK00750180 روی نود قبلی بررسی شود.
• چهار سوکت بودن یونیت تأیید شود.
• برند کروز روی قطعه یا اطلاعات معتبر خودرو بررسی شود.
• مدل دقیق خودرو ثبت شود.
• سال تولید با بازه «از 1392 به بعد» مقایسه شود.
• شکل هر چهار کانکتور و محل قفل آن‌ها تطبیق داده شود.
• تمام شماره‌ها و بارکدهای روی لیبل عکس‌برداری شوند.
• در صورت ابهام، نام نود و معماری شبکه با دستگاه عیب‌یاب بررسی شود.

اگر خودرو سابقه تعویض یونیت، تعمیر دسته‌سیم یا تغییر سیستم مالتی‌پلکس دارد، سال و مدل خودرو نسبت به شماره واقعی نود اهمیت کمتری پیدا می‌کنند.

علائمی که بررسی CBM-BCM را ضروری می‌کنند

اختلال در یک نود داخل اتاق ممکن است با چند مشکل در برق بدنه همراه شود، اما علائم زیر فقط دلیل بررسی هستند و خرابی قطعه را قطعی نمی‌کنند:

• اختلال هم‌زمان در چند تجهیز برقی بدنه یا کابین؛
• قطع و وصل شدن متناوب بعضی عملکردها؛
• ثبت خطاهای ارتباطی مربوط به BCM یا CBM؛
• عدم دسترسی دستگاه دیاگ به نود داخل اتاق؛
• وجود خوردگی یا سولفاته شدن روی کانکتورها؛
• داغ‌شدن یا تغییر رنگ یکی از چهار سوکت؛
• تغییر علائم با حرکت دادن دسته‌سیم.

اگر تنها یک مصرف‌کننده مانند یک چراغ، شیشه‌بالابر یا قفل مشکل دارد، ابتدا همان مدار باید بررسی شود. خرابی یک تجهیز منفرد دلیل کافی برای تعویض نود داخل اتاق نیست.

بررسی‌های لازم پیش از تعویض نود

کنترل تغذیه و فیوزها

نبود تغذیه صحیح می‌تواند باعث شود یک CBM سالم در دستگاه دیاگ پاسخ ندهد یا چند خروجی آن از کار بیفتند. پیش از تعویض، فیوزها و ولتاژهای مرتبط باید طبق نقشه همان خودرو بررسی شوند.

بررسی اتصال بدنه

اتصال بدنه ضعیف می‌تواند باعث افت ولتاژ و رفتار نامنظم یونیت شود. کیفیت نقاط اتصال بدنه باید از نظر فیزیکی و الکتریکی کنترل شود.

بازرسی چهار کانکتور

هر چهار سوکت باید از نظر عقب رفتن پایه‌ها، شل شدن، شکستگی قفل، خوردگی و آثار حرارت بررسی شوند. یک پین معیوب ممکن است بخشی از عملکردها را مختل کند بدون آنکه خود برد خراب باشد.

بررسی شبکه با دیاگ

اگر نود در دیاگ شناسایی نمی‌شود، وضعیت سایر یونیت‌های خودرو نیز باید بررسی شود. عدم ارتباط چند یونیت به‌صورت هم‌زمان می‌تواند نشانه ایراد شبکه باشد.

عدم ارتباط دیاگ به معنی خرابی قطعی نیست

یک CBM سالم اگر برق نداشته باشد یا خطوط شبکه آن قطع شده باشند، در دستگاه عیب‌یاب پاسخ نمی‌دهد. بنابراین «دیاگ نخواندن» به‌تنهایی تست قطعی خرابی نیست.

اگر برق و اتصال بدنه تا سوکت صحیح هستند و سایر نودها نیز ارتباط طبیعی دارند، احتمال خرابی داخلی CBM بیشتر می‌شود. این نتیجه باید بعد از تست مرحله‌ای گرفته شود.

آیا این نود با ECU موتور تفاوت دارد؟

بله. ECU وظیفه کنترل موتور، پاشش سوخت و جرقه را بر عهده دارد، در حالی که CBM-BCM به برق بدنه مربوط است. این دو یونیت می‌توانند در شبکه خودرو اطلاعات ردوبدل کنند اما وظایف متفاوتی دارند.

بنابراین ریپ زدن، افت شتاب، افزایش مصرف سوخت یا روشن شدن چراغ چک نباید بدون خطایابی به CBM نسبت داده شوند.

آیا نود نو آماده نصب است؟

طبق مشخصات فروشگاه، وضعیت این محصول «نو و آکبند» ثبت شده است. اما نو و آکبند بودن فقط شرایط فیزیکی و عرضه قطعه را توصیف می‌کند و به‌تنهایی مشخص نمی‌کند آیا بعد از نصب به پیکربندی یا عملیات نرم‌افزاری نیاز دارد یا خیر.

صفحه فروشگاه نیاز یا عدم نیاز قطعی IK00439280-IK00750180 به برنامه‌ریزی را اعلام نکرده است. بنابراین نمی‌توان گفت همه نمونه‌ها صرفاً با اتصال سوکت‌ها آماده کار خواهند بود و همچنین نمی‌توان برنامه‌ریزی را در همه موارد الزامی دانست.

نکات نصب و نگهداری

طبق مشخصات پارت مارکت، محل قرارگیری نود داخل اتاق و زیر داشبورد است. هنگام جدا کردن یونیت، قفل کانکتورها باید به‌درستی آزاد شود و کشیدن سیم‌ها برای جدا کردن سوکت مناسب نیست.

اگر آثار رطوبت یا سولفاته شدن در محل نصب وجود دارد، علت نفوذ آب قبل از نصب قطعه جدید برطرف شود. همچنین اگر نود قبلی سوخته یا یکی از سوکت‌ها ذوب شده است، علت جریان غیرعادی یا اتصال کوتاه باید مشخص شود تا قطعه جدید نیز آسیب نبیند.

مقایسه گزینه‌های نزدیک

این مقایسه نشان می‌دهد چهار سوکت بودن یا تعلق قطعه به خانواده پژو به‌تنهایی برای انتخاب کافی نیست. شماره فنی و معماری باید در اولویت قرار گیرند.

راهنمای سفارش IK00439280-IK00750180

پیش از ثبت سفارش، از لیبل یونیت قبلی و هر چهار سوکت عکس واضح تهیه شود. اگر یکی از کدهای IK00439280 یا IK00750180 روی قطعه نصب‌شده دیده می‌شود، همان شماره هنگام استعلام اعلام شود. اگر هر دو شماره روی لیبل یا مستند خودرو وجود دارند، تصویر کامل لیبل بهترین مرجع برای تطبیق است.

اگر کد IK00486380، IK00416380، IK00756680، IK00756580 یا YG20240320 روی خودرو دیده می‌شود، آن یونیت باید به‌صورت مستقل بررسی شود. این قطعات از نظر کاربرد یا ظاهر به محصول حاضر نزدیک هستند، اما جایگزین مستقیم بودن آن‌ها تأیید نشده است.

سوالات متداول نود CBM-BCM چهار سوکت کروز

این نود چند سوکت دارد؟

طبق عنوان مستقیم پارت مارکت، این محصول چهار سوکت است. تعداد سوکت باید همراه با شماره فنی برای شناسایی استفاده شود.

شماره فنی این محصول IK00439280 است یا IK00750180؟

هر دو شماره در عنوان همان صفحه محصول درج شده‌اند. فروشگاه رابطه دقیق میان این دو کد را توضیح نداده است؛ بنابراین نباید بدون منبع معتبر یکی را کد قدیم یا جایگزین دیگری معرفی کرد.

این محصول برای چه خودروهایی ثبت شده است؟

در جدول مشخصات فروشگاه پژو 206، 206 SD، پژو 405، پژو پارس، رانا، سورن، سمند و رانا پلاس درج شده‌اند و بازه کاربرد «از 1392 به بعد» ثبت شده است. برای هر خودرو تطبیق شماره نود همچنان ضروری است.

آیا IK00486380 سه‌سوکت جایگزین این نود است؟

خیر، جایگزینی مستقیم تأیید نشده است. تعداد سوکت، شماره فنی و سازنده متفاوت هستند.

آیا نمونه چهار‌سوکت EKS با این نود یکسان است؟

خیر. نمونه EKS با کدهای IK00756680 و IK00756580 محصول مستقلی است. چهار سوکت بودن دو قطعه، یکسان بودن آن‌ها را ثابت نمی‌کند.

آیا بعد از نصب نیاز به برنامه‌ریزی دارد؟

در صفحه محصول نیاز یا عدم نیاز قطعی به برنامه‌ریزی اعلام نشده است. وضعیت باید متناسب با خودرو و نود توسط تعمیرکار متخصص بررسی شود.

جمع‌بندی انتخاب نود IK00439280-IK00750180

نود داخل اتاق CBM-BCM چهار سوکت 206 رانا IK00439280-IK00750180 کروز یک یونیت مشخص از شبکه برق بدنه است که با دو کد IK00439280 و IK00750180 در یک صفحه پارت مارکت ثبت شده است. طبق مشخصات فروشگاه، این محصول از برند کروز، ساخت ایران، نو و آکبند و مناسب خودروهای ثبت‌شده از سال 1392 به بعد است و داخل اتاق زیر داشبورد قرار می‌گیرد.

مهم‌ترین نکته برای خرید این است که رابطه دقیق دو شماره در صفحه فروشگاه توضیح داده نشده؛ بنابراین هر دو کد باید به‌عنوان شناسه‌های ثبت‌شده محصول در نظر گرفته شوند، نه اینکه بدون مدرک یکی را جایگزین دیگری بدانیم. همچنین وجود نسخه‌های سه‌سوکت سازه پویش، چهار‌سوکت EKS و سایر CBMهای کروز نشان می‌دهد تعداد سوکت یا نام خودرو معیار کافی نیست. شماره فنی، برند، کانکتورها و معماری واقعی خودرو باید پیش از سفارش تطبیق داده شوند.
