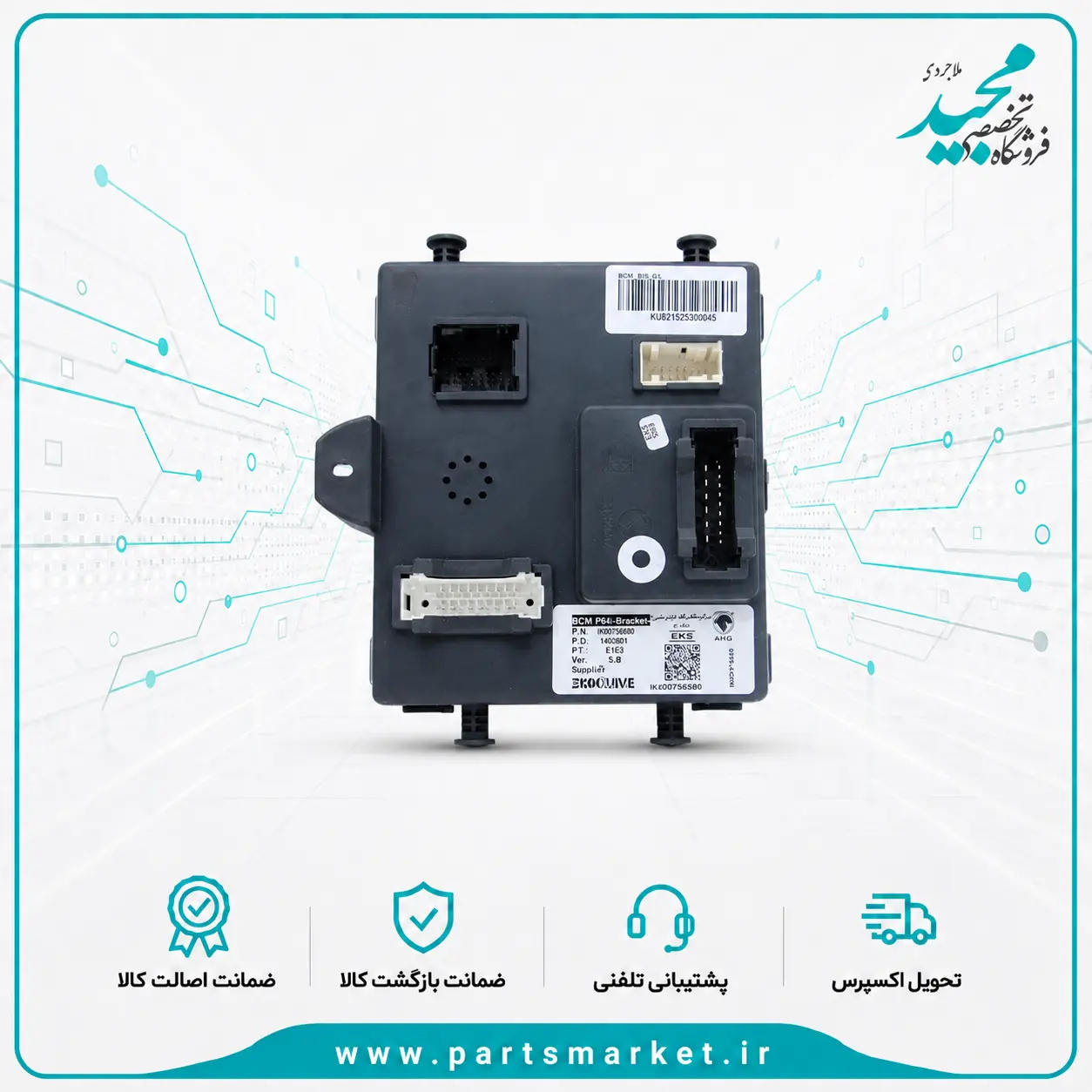

در انتخاب نود داخل اتاق پژو 206، شباهت ظاهری یا چهار سوکت بودن قطعه به‌تنهایی برای اطمینان از سازگاری کافی نیست. نود داخل اتاق CBM-BCM پژو 206 IK00756680-IK00756580 چهارسوکت EKS یک یونیت مربوط به سامانه مالتی‌پلکس خودرو است که در پارت مارکت با دو کد IK00756680 و IK00756580، برند الکتریک خودرو شرق (EKS) و ساختار چهار سوکت عرضه شده است. طبق مشخصات درج‌شده در فروشگاه، این محصول برای پژو 206، پژو 206 SD و سمند ثبت شده و محدوده سال تولید خودرو برای آن «از 1394 به بعد» اعلام شده است.

این قطعه در گروه نود داخل اتاق سامانه مالتی‌پلکس قرار می‌گیرد. هنگام سفارش بهتر است کدهای درج‌شده روی نود قبلی، برند سازنده، تعداد و آرایش کانکتورها و نوع سیستم برق خودرو هم‌زمان بررسی شوند. وجود نام پژو 206 روی یک نود دیگر یا مشابه بودن تعداد سوکت‌ها به معنی جایگزینی مستقیم با این مدل EKS نیست.

مشخصات نود CBM-BCM پژو 206 EKS

هر دو شماره IK00756680 و IK00756580 در عنوان همین صفحه محصول درج شده‌اند. فروشگاه در اطلاعات فعلی صفحه توضیح جداگانه‌ای درباره تفاوت این دو شماره، ترتیب جایگزینی آن‌ها یا اینکه یکی شماره قدیم و دیگری شماره جدید است ارائه نکرده است؛ بنابراین بهتر است این دو کد صرفاً به همان شکلی که در صفحه ثبت شده‌اند استفاده شوند و درباره رابطه فنی دقیق آن‌ها بدون مستند رسمی نتیجه‌گیری نشود.

CBM-BCM چه نقشی در پژو 206 دارد؟

در خودروهای مجهز به سامانه مالتی‌پلکس، تعداد زیادی از تجهیزات الکتریکی و الکترونیکی از طریق یونیت‌ها و مسیرهای ارتباطی مشترک با یکدیگر تبادل اطلاعات دارند. نود داخل اتاق یا CBM-BCM یکی از بخش‌های این ساختار است و در مدیریت و انتقال بخشی از فرمان‌ها و وضعیت‌های مربوط به تجهیزات بدنه و کابین خودرو نقش دارد.

این ساختار با سیستم‌های برق ساده‌تر تفاوت دارد. در یک مدار سنتی ممکن است کلید مستقیماً مصرف‌کننده را کنترل کند، اما در شبکه مالتی‌پلکس یک فرمان می‌تواند ابتدا توسط نود دریافت و سپس در شبکه پردازش یا منتقل شود. به همین دلیل ایراد در یک نود، تغذیه آن یا خطوط ارتباطی می‌تواند روی چند عملکرد برقی اثر بگذارد.

در عین حال، هر مشکل برقی داخل کابین را نباید به خرابی BCM نسبت داد. فیوزها، اتصالات بدنه، سیم‌کشی، کانکتورها، ضعف باتری، افت ولتاژ یا ایراد سایر یونیت‌های شبکه نیز می‌توانند رفتارهایی مشابه خرابی نود ایجاد کنند. تشخیص صحیح باید بر اساس آزمایش و عیب‌یابی انجام شود.

اهمیت کدهای IK00756680 و IK00756580

در قطعات الکترونیکی خودرو، شماره فنی یکی از مهم‌ترین معیارهای تشخیص نسخه صحیح است. در این محصول دو شماره IK00756680 و IK00756580 در عنوان ثبت شده‌اند. اگر یکی از این کدها روی یونیت فعلی خودرو مشاهده می‌شود، تطبیق با این محصول ساده‌تر خواهد بود.

اگر قطعه قبلی دارای شماره دیگری است، نباید صرفاً به دلیل EKS بودن یا چهار سوکت بودن، این نود را جایگزین مستقیم آن در نظر گرفت. پژو 206 و خودروهای هم‌خانواده در دوره‌های مختلف با نودهای متفاوتی عرضه شده‌اند و در خود پارت مارکت نیز چند نمونه CBM-BCM چهار سوکت با برند و کدهای متفاوت ثبت شده است.

چهار سوکت بودن نود چه اطلاعاتی به ما می‌دهد؟

چهار سوکت بودن یکی از نشانه‌های مهم برای شناسایی این نسخه است. هنگام مقایسه قطعه می‌توان تعداد کانکتورها، شکل آن‌ها، قفل سوکت‌ها و موقعیت قرارگیری هر کانکتور را با نود قبلی بررسی کرد. این مقایسه به تشخیص سریع‌تر یک قطعه کاملاً متفاوت کمک می‌کند.

اما تعداد سوکت معیار نهایی نیست. برای نمونه، نود CBM-BCM چهار سوکت پژو 206 و رانا IK00416380 کروز نیز برای خانواده پژو 206 در فروشگاه وجود دارد. این قطعه چهار سوکت است، اما برند و شماره فنی متفاوتی دارد و نباید صرفاً به دلیل شباهت ظاهری با محصول EKS یکی فرض شود.

سازگاری با پژو 206، پژو 206 SD و سمند

طبق مشخصات درج‌شده در صفحه محصول، خودروهای ثبت‌شده برای این نود پژو 206، پژو 206 SD و سمند هستند و سال تولید خودرو «از 1394 به بعد» ذکر شده است. این اطلاعات برای شناسایی محدوده کاربرد محصول مفید هستند، اما بهتر است به معنی سازگاری بدون استثنا با تمام خودروهای تولیدشده بعد از این سال تفسیر نشوند.

ممکن است در دوره‌های مختلف تولید، تأمین‌کننده نود یا نسخه سیستم مالتی‌پلکس تغییر کرده باشد. همچنین یک خودرو ممکن است در تعمیرات قبلی یونیت متفاوتی دریافت کرده باشد. به همین دلیل، اطلاعات واقعی نود نصب‌شده روی خودرو نسبت به حدس زدن صرفاً از روی مدل و سال تولید اهمیت بیشتری دارد.

برای احراز سازگاری چه مواردی بررسی شود؟

• وجود کد IK00756680 یا IK00756580 روی نود فعلی یا اطلاعات معتبر خودرو؛
• برند EKS یا الکتریک خودرو شرق؛
• چهار سوکت بودن یونیت؛
• شکل و آرایش کانکتورها؛
• مدل دقیق خودرو؛
• سال تولید خودرو؛
• نوع سیستم مالتی‌پلکس شناسایی‌شده توسط تعمیرکار یا دستگاه دیاگ؛
• اطلاعات و شماره‌های دیگر قابل خواندن روی لیبل قطعه قبلی.

تفاوت نمونه EKS با نود چهار سوکت کروز IK00416380

نود IK00416380 کروز یکی از محصولات نزدیک این خانواده است و در پارت مارکت برای پژو 206 و رانا ثبت شده است. هر دو محصول CBM-BCM و چهار سوکت هستند، اما سازنده و شماره فنی آن‌ها متفاوت است. محصول موردنظر این صفحه EKS و با کدهای IK00756680 و IK00756580 است، در حالی که نمونه دیگر با برند کروز و شماره IK00416380 عرضه شده است.

این اختلاف‌ها برای آن کافی است که جایگزینی مستقیم بدون بررسی توصیه نشود. جا خوردن فیزیکی کانکتور یا مشابه بودن شکل قاب ثابت نمی‌کند که پین‌آوت، مدار داخلی، نرم‌افزار و پیکربندی دو یونیت یکسان است.

تفاوت با نود کروز IK00439280 و IK00750180

نمونه نزدیک دیگری که در فروشگاه وجود دارد، نود CBM-BCM چهار سوکت پژو 206 و رانا IK00439280-IK00750180 کروز است. این محصول نیز از نظر نام خودرو و تعداد سوکت نزدیک به نمونه EKS است، ولی دو شماره فنی متفاوت و برند کروز دارد.

وجود چند نود چهار سوکت برای پژو 206 دقیقاً نشان می‌دهد چرا هنگام سفارش باید اطلاعات لیبل را بررسی کرد. عبارت «BCM پژو 206 چهار سوکت» برای تعیین نسخه دقیق کافی نیست.

تفاوت نود EKS پژو 206 با EKS پژو 207

حتی در محصولات یک سازنده نیز چهار سوکت بودن به معنی یکسان بودن قطعات نیست. برای نمونه، نود داخل اتاق CBM-BCM پژو 207 تک نود چهارسوکت EKS نیز در فروشگاه عرضه شده است. برند و تعداد کانکتور آن به محصول حاضر نزدیک است، اما برای پژو 207 و 207 SD ثبت شده و محصول مستقلی محسوب می‌شود.

در نتیجه نباید صرف EKS بودن، محصول پژو 207 را جایگزین نود 206 کرد یا برعکس. مدل خودرو، شماره قطعه و مشخصات سیستم باید بررسی شوند.

علائمی که بررسی نود داخل اتاق را ضروری می‌کنند

اختلال در نود داخل اتاق می‌تواند با مشکلات مختلفی در تجهیزات الکتریکی همراه باشد. با این حال هیچ علامت عمومی به‌تنهایی خرابی قطعه را ثابت نمی‌کند. موارد زیر می‌توانند دلیل بررسی CBM-BCM باشند:

• عملکرد نامنظم چند تجهیز برقی داخل خودرو؛
• قطع و وصل شدن بعضی فرمان‌ها به شکل غیرعادی؛
• ثبت خطاهای ارتباطی مرتبط با شبکه مالتی‌پلکس؛
• عدم دسترسی دستگاه دیاگ به نود در شرایط مشخص؛
• وجود آثار رطوبت یا خوردگی در کانکتورها؛
• مشاهده آثار داغ‌شدگی یا سوختگی روی یونیت یا سوکت؛
• بروز چند ایراد الکتریکی مرتبط به‌صورت هم‌زمان.

این علائم می‌توانند ناشی از خرابی سیم‌کشی، اتصال بدنه نامناسب، افت ولتاژ، فیوز معیوب یا ایراد سایر نودهای شبکه نیز باشند. بنابراین تعویض آزمایشی قطعه بدون بررسی سیستم، روش مناسبی برای تشخیص نیست.

مراحل منطقی عیب‌یابی قبل از تعویض

بررسی تغذیه و اتصال بدنه

پیش از متهم کردن یونیت، باید ولتاژهای ورودی و اتصال بدنه بررسی شوند. قطع یکی از تغذیه‌های لازم ممکن است باعث شود نود در دستگاه دیاگ پاسخ ندهد یا بخشی از عملکردهای آن مختل شود.

بازرسی چهار کانکتور

پایه‌های هر چهار سوکت از نظر شل شدن، عقب رفتن پین، خوردگی، رطوبت، آثار حرارت و شکستگی قفل بررسی شوند. یک اتصال نامناسب می‌تواند ایراد متناوب ایجاد کند و شرایطی شبیه خرابی داخلی BCM به وجود آورد.

بررسی شبکه با دیاگ

خطاهای ثبت‌شده در نود و سایر یونیت‌ها باید در کنار هم تحلیل شوند. اگر چند یونیت به‌طور هم‌زمان خطای ارتباط دارند، ابتدا باید احتمال اختلال در شبکه یا تغذیه مشترک بررسی شود.

تطبیق اطلاعات لیبل

اگر خرابی نود تأیید شده است، از لیبل قطعه فعلی عکس واضح تهیه کنید. شماره فنی، برند و نوشته‌های موجود روی یونیت را با مشخصات محصول مقایسه کنید. این مرحله به‌خصوص در خودرویی که سابقه تعمیرات برقی دارد اهمیت زیادی دارد.

وضعیت «مزایده‌ای - نو باز» به چه معناست؟

در صفحه پارت مارکت وضعیت این محصول دقیقاً با عبارت «مزایده‌ای - نو باز» ثبت شده است. بهتر است همین عبارت بدون تفسیر اضافی مبنای خرید قرار گیرد. از این مشخصه نمی‌توان به‌تنهایی درباره سابقه نصب، نسخه نرم‌افزار، آماده نصب بودن یا وضعیت برنامه‌ریزی یونیت نتیجه‌گیری کرد.

در صورت اهمیت وضعیت بسته‌بندی یا جزئیات بیشتر این نوع کالا برای سفارش، بهتر است پیش از خرید شرایط همان قطعه موجود از فروشگاه استعلام شود.

آیا این نود پس از نصب نیاز به تعریف یا برنامه‌ریزی دارد؟

در اطلاعات قابل مشاهده صفحه محصول، الزام مشخصی درباره نیاز یا عدم نیاز به کدگذاری، برنامه‌ریزی یا پیکربندی پس از نصب اعلام نشده است. بنابراین نمی‌توان به‌صورت قطعی ادعا کرد که این نود روی تمام خودروهای سازگار مستقیماً و بدون هیچ عملیات نرم‌افزاری قابل استفاده است.

نیازهای راه‌اندازی باید بر اساس سیستم خودرو، وضعیت یونیت و روش فنی همان سامانه مشخص شود. در تجهیزات الکترونیکی مالتی‌پلکس، سالم یا نو بودن قطعه به‌تنهایی به معنی آماده استفاده بودن بدون بررسی نرم‌افزاری نیست.

اگر انجام عملیات نرم‌افزاری ضروری باشد، بهتر است توسط فرد متخصص و با تجهیزات مناسب انجام شود. همچنین نباید برای نصب یک قطعه نامتناسب، سیستم امنیتی یا سیم‌کشی خودرو به شکل غیراصولی تغییر داده شود.

نکات مهم هنگام نصب

قبل از نصب نود جایگزین، علت خرابی احتمالی یونیت قبلی بررسی شود. اگر مشکل ناشی از اتصال کوتاه، اضافه‌ولتاژ، رطوبت یا ایراد سیم‌کشی باشد، نصب نود جدید بدون برطرف کردن علت اصلی می‌تواند دوباره به قطعه آسیب برساند.

طبق مشخصات فروشگاه، محل این قطعه داخل اتاق و زیر فرمان است. در این ناحیه باید سلامت کانکتورها و سیم‌کشی اطراف نیز بررسی شود. اگر نشانه‌ای از نفوذ رطوبت مشاهده می‌شود، علت آن قبل از نصب قطعه جدید برطرف شود.

سوکت‌ها باید بدون فشار غیرطبیعی و در جهت صحیح متصل شوند. اگر کانکتوری به‌راحتی در جای خود قرار نمی‌گیرد، ابتدا مطمئن شوید قطعه از نظر نسخه و کد با خودرو مطابقت دارد. تغییر دادن پایه‌ها یا سیم‌کشی برای تطبیق یک یونیت متفاوت توصیه نمی‌شود.

راهنمای سفارش نود EKS پژو 206

برای کاهش احتمال سفارش اشتباه، بهتر است قبل از خرید چند اطلاعات ساده در دسترس باشد: تصویر لیبل نود قدیمی، کدهای روی آن، نمای کامل چهار کانکتور، مدل خودرو و سال تولید. اگر یکی از کدهای IK00756680 یا IK00756580 روی قطعه فعلی دیده می‌شود، این اطلاعات می‌تواند در شناسایی محصول مناسب بسیار کمک‌کننده باشد.

اگر شماره فنی متفاوتی روی خودرو وجود دارد، ابتدا محصول مربوط به همان شماره بررسی شود. برای مثال، وجود IK00416380 یا IK00439280/IK00750180 نشان می‌دهد خودرو یا قطعه فعلی در خانواده دیگری قرار دارد و نباید تنها بر اساس چهار سوکت بودن، نمونه EKS سفارش داده شود.

در صورتی که لیبل نود قبلی ناخوانا است یا خودرو سابقه تغییر در سیستم برق دارد، شناسایی نوع نود با دستگاه دیاگ یا بررسی توسط متخصص مالتی‌پلکس گزینه مطمئن‌تری است.

سوالات متداول نود CBM-BCM پژو 206 EKS

این نود برای چه خودروهایی ثبت شده است؟

طبق مشخصات فعلی پارت مارکت، این محصول برای پژو 206، پژو 206 SD و سمند ثبت شده و سال کاربرد آن «از 1394 به بعد» درج شده است. برای انتخاب نهایی همچنان تطبیق شماره فنی و سیستم خودرو توصیه می‌شود.

آیا IK00756680 و IK00756580 یک شماره فنی هستند؟

این دو کد به‌صورت جداگانه در عنوان یک محصول ثبت شده‌اند. صفحه فروشگاه درباره رابطه دقیق فنی آن‌ها یا اینکه کدام شماره جایگزین دیگری است توضیح نداده؛ بنابراین نباید بدون مستند رسمی تفاوت یا ترتیب خاصی برای آن‌ها تعریف کرد.

آیا نود IK00416380 کروز جایگزین این مدل EKS است؟

از اطلاعات موجود نمی‌توان جایگزینی مستقیم را تأیید کرد. هر دو چهار سوکت و مرتبط با پژو 206 هستند، اما برند و شماره فنی متفاوتی دارند. قبل از جایگزینی باید سازگاری فنی بررسی شود.

آیا نود EKS پژو 207 را می‌توان روی پژو 206 نصب کرد؟

صرف یکسان بودن برند و تعداد چهار سوکت چنین سازگاری‌ای را ثابت نمی‌کند. نمونه پژو 207 در فروشگاه به‌صورت محصول مستقل ثبت شده است و نباید بدون تأیید فنی به‌عنوان جایگزین نود پژو 206 استفاده شود.

آیا اختلال تجهیزات داخل خودرو حتماً از خرابی BCM است؟

خیر. سیم‌کشی، کانکتورها، فیوزها، اتصال بدنه، باتری و شبکه ارتباطی همگی می‌توانند علائمی مشابه ایجاد کنند. خرابی نود باید پس از عیب‌یابی تأیید شود.

آیا این محصول بعد از نصب حتماً نیاز به برنامه‌ریزی دارد؟

در صفحه محصول، نیاز یا عدم نیاز قطعی به برنامه‌ریزی ذکر نشده است. این موضوع باید بر اساس نسخه سیستم مالتی‌پلکس خودرو و وضعیت یونیت توسط متخصص بررسی شود.

جمع‌بندی انتخاب نود IK00756680-IK00756580

نود داخل اتاق CBM-BCM پژو 206 IK00756680-IK00756580 چهارسوکت EKS یک یونیت مشخص از خانواده سامانه مالتی‌پلکس است که مهم‌ترین نشانه‌های شناسایی آن شامل برند EKS، کدهای IK00756680 و IK00756580 و ساختار چهار سوکت است. طبق مشخصات فروشگاه، این قطعه برای پژو 206، پژو 206 SD و سمند از سال 1394 به بعد ثبت شده و محل قرارگیری آن داخل اتاق و زیر فرمان اعلام شده است.

برای خرید صحیح، فقط نام خودرو یا چهار سوکت بودن را مبنا قرار ندهید. در پارت مارکت چند نود دیگر برای پژو 206 با کدهای IK00416380 و IK00439280/IK00750180 وجود دارد و حتی نمونه‌های EKS چهار سوکت برای خودروهای دیگر نیز صفحه جداگانه دارند. تطبیق شماره فنی و برند، بررسی کانکتورها و تأیید سیستم مالتی‌پلکس خودرو بهترین راه برای کاهش احتمال انتخاب قطعه اشتباه است. همچنین اگر خرابی نود هنوز قطعی نشده، پیش از تعویض، تغذیه، سیم‌کشی، سوکت‌ها و خطاهای شبکه بررسی شوند.
