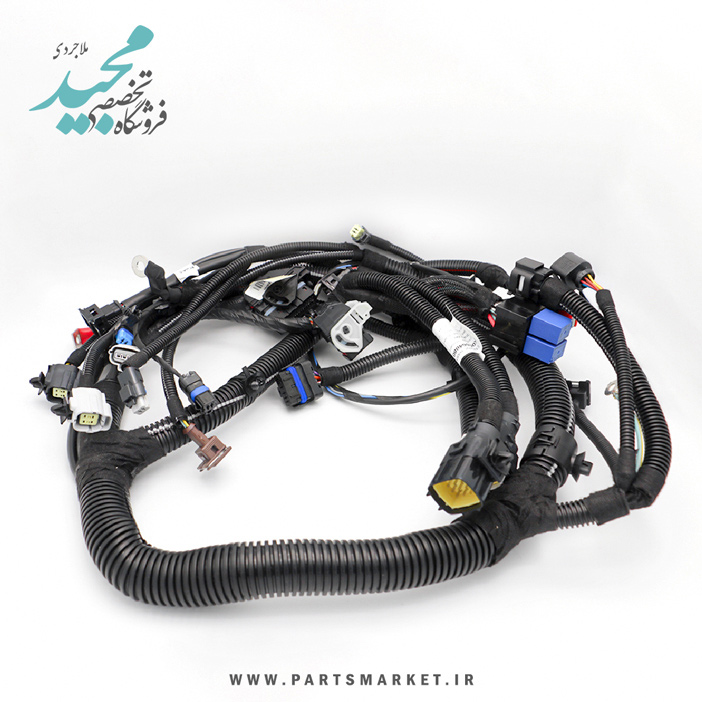

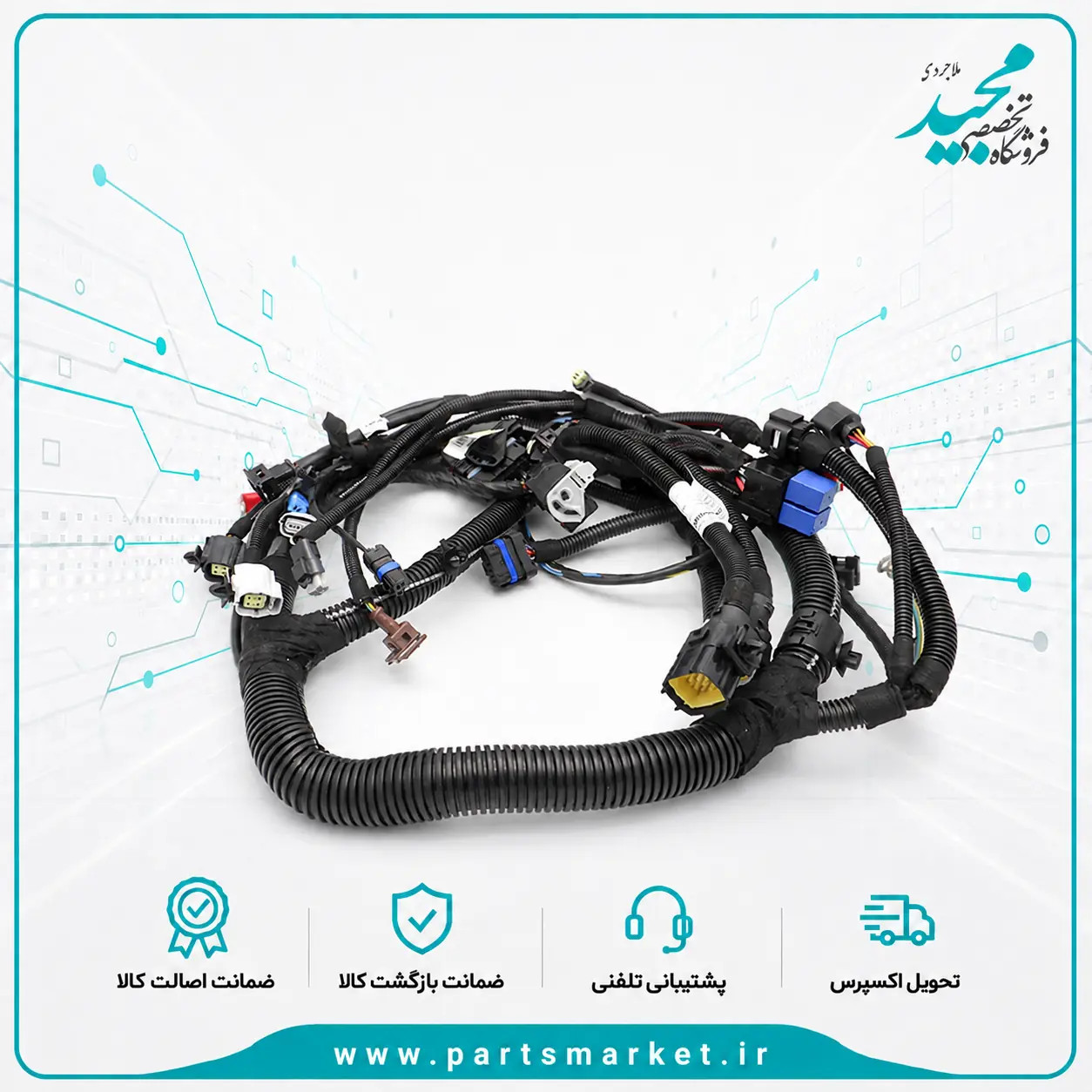

سیم کشی موتور TU5 پژو پارس و پژو 405 یورو 5 با کد IK01142180 مجموعه‌ای از سیم‌ها، شاخه‌ها و کانکتورهای سیستم مدیریت موتور است که ارتباط الکتریکی میان ECU، سنسورها و عملگرهای پیشرانه را برقرار می‌کند. در این قطعه، صرف TU5 بودن خودرو برای انتخاب کافی نیست؛ شماره فنی IK01142180، استاندارد آلایندگی یورو 5 و نسخه واقعی سیستم مدیریت موتور باید با سیم‌کشی نصب‌شده روی خودرو تطبیق داشته باشند.

بررسی مستقیم اطلاعات ثبت‌شده در پارت مارکت نشان می‌دهد این محصول برای پژو 405 و پژو پارس با موتور TU5 درج شده و سال کاربرد آن طبق مشخصات فروشگاه از 1397 به بعد اعلام شده است. همین اطلاعات، IK01142180 را از بسیاری از سیم‌کشی‌های قدیمی‌تر TU5 مورد استفاده روی پارس و 405 جدا می‌کند. در بازار این دو خودرو، دسته‌سیم‌های TU5 با ECUها و معماری‌های متفاوت وجود دارند و نمی‌توان نمونه ME7.4.4، SSAT، زیمنس یا نسخه‌های دیگر را بدون تطبیق شماره به‌عنوان جایگزین مستقیم این محصول معرفی کرد.

در یک منبع تخصصی سیم‌کشی نیز کد IK01142180 برای دسته سیم موتور پارس ثبت شده و برای آن عبارت «SAAT با پدال گاز برقی» آمده است. از آنجا که این جزئیات در صفحه بازیابی‌شده پارت مارکت به‌طور کامل قابل مشاهده نبودند، نوع دقیق ECU یا تعداد و آرایش کانکتورها در این توضیحات به‌عنوان مشخصه قطعی محصول اعلام نمی‌شود. برای خرید نهایی، کد روی لیبل قطعه فعلی و فرم کانکتور ECU باید کنترل شوند.

مشخصات تأییدشده سیم کشی موتور IK01142180

تعداد دقیق پایه‌های ECU، تعداد کانکتورها، نوع سوکت‌ها و نسخه سخت‌افزاری یا نرم‌افزاری ECU برای این شماره فنی از منابع بررسی‌شده به اندازه کافی تأیید نشدند و نباید از روی دسته‌سیم‌های مشابه حدس زده شوند.

نقش دسته سیم موتور در پژو پارس و 405 TU5

ECU برای مدیریت موتور TU5 باید دائماً اطلاعات سنسورها را دریافت کند. اطلاعات دور و موقعیت موتور، دمای مایع خنک‌کننده، وضعیت هوای ورودی و داده‌های مرتبط با کنترل آلایندگی از مسیرهای الکتریکی به ECU می‌رسند. ECU نیز پس از پردازش این اطلاعات، فرمان لازم را برای انژکتورها، سیستم جرقه و سایر عملگرهای موتور صادر می‌کند.

دسته سیم موتور مسیر تمام این ارتباطات است. هر شاخه طول مشخصی دارد و باید بدون کشش به سوکت مربوط برسد. علاوه بر اتصال الکتریکی، نحوه عبور سیم‌کشی نیز اهمیت دارد؛ سیم‌ها باید از نقاط داغ، لبه‌های فلزی و قطعات متحرک فاصله داشته باشند.

اگر یکی از این مسیرها آسیب ببیند، ممکن است ECU خطای مدار سنسور یا عملگر مربوط را ثبت کند. در عین حال، چنین خطایی الزاماً به معنی خرابی کامل دسته‌سیم نیست و باید ابتدا همان مدار بررسی شود.

چرا یورو 5 بودن این نسخه مهم است؟

استاندارد آلایندگی بالاتر فقط به کاتالیست محدود نمی‌شود. برای دستیابی به سطح آلایندگی مشخص، ECU، کالیبراسیون موتور و تجهیزات کنترلی باید با یکدیگر هماهنگ باشند. در خانواده TU5 نیز نسخه‌های مختلف مدیریت موتور برای خودروهای 405 و پارس وجود داشته‌اند.

در پارت مارکت حتی ECU مستقلی برای «پژو 405 و پارس TU5 یورو 5» در خانواده محصولات کنترل موتور دیده می‌شود. این موضوع نشان می‌دهد عبارت یورو 5 در عنوان IK01142180 یک مشخصه مهم است و نباید این دسته‌سیم را با نمونه‌های قدیمی‌تر یورو 4 یا سیم‌کشی‌های TU5 نسل قبل یکسان فرض کرد.

تفاوت IK01142180 با سیم کشی‌های قدیمی TU5

در فروشگاه پارت مارکت چندین دسته سیم موتور TU5 برای 405 و پارس وجود دارد. برای نمونه سیم کشی موتور TU5 پژو 405 و پارس YG20241938 یک محصول مستقل با شماره فنی متفاوت است. همین تفاوت کد نشان می‌دهد دو مجموعه را نباید بدون سند جایگزین مستقیم هم دانست.

همچنین سیم کشی موتور پژو پارس TU5 با ECU بوش ME7.4.4 به‌طور مشخص برای EMS دیگری معرفی شده است. بنابراین اگر روی خودرو ECU بوش ME7.4.4 نصب است، نباید IK01142180 فقط به دلیل TU5 بودن موتور انتخاب شود.

اهمیت نوع ECU در انتخاب سیم کشی

در خانواده TU5 ایران‌خودرو چند نوع ECU و EMS استفاده شده است. منابع فنی برای این موتور سیستم‌هایی مانند Bosch ME7.4.4، ME17.9.71، Siemens و SSAT را در خودروهای مختلف نشان می‌دهند. هر سیستم می‌تواند کانکتور و پین‌آوت مخصوص خود را داشته باشد.

به همین دلیل هنگام سفارش IK01142180 باید برچسب ECU و کد سیم‌کشی فعلی خودرو بررسی شود. اگر خودرو در تعمیرات گذشته ECU تعویض‌شده یا تبدیل سیم‌کشی داشته باشد، سال ساخت خودرو به‌تنهایی معیار مناسبی نخواهد بود.

پدال گاز برقی و این دسته سیم

یک منبع تخصصی سیم‌کشی، IK01142180 را برای پارس با سیستم SAAT و پدال گاز برقی توصیف می‌کند. این اطلاعات می‌تواند در شناسایی نسخه کمک‌کننده باشد، اما چون جزئیات کامل آن در صفحه فروشگاه پارت مارکت بازیابی نشد، وجود پدال برقی باید روی خود خودرو نیز بررسی شود.

اگر خودرو دریچه یا پدال گاز متفاوتی دارد، سوکت‌ها و مسیرهای مربوط باید پیش از نصب مقایسه شوند. تغییر تجربی پین‌ها برای سازگار کردن دسته‌سیم توصیه نمی‌شود.

ارتباط با انژکتورها

انژکتورها برای پاشش دقیق سوخت به تغذیه و فرمان ECU نیاز دارند. دسته سیم موتور مسیر فرمان هر انژکتور را برقرار می‌کند. اگر یک انژکتور خطای مدار داشته باشد، خود انژکتور، سوکت، سیم فرمان و تغذیه مشترک باید بررسی شوند.

وجود خطای یک انژکتور به‌تنهایی دلیل کافی برای تعویض کامل IK01142180 نیست. اگر چند انژکتور هم‌زمان دچار خطای الکتریکی شده‌اند، بررسی تغذیه مشترک و کانکتورهای اصلی اهمیت بیشتری پیدا می‌کند.

ارتباط با سیستم جرقه

سیستم جرقه موتور TU5 نیز از طریق سیم‌کشی موتور با ECU و تغذیه در ارتباط است. قطعی یا مقاومت بالا در این بخش می‌تواند باعث ریپ زدن یا ثبت خطای احتراق شود.

با این حال، کوئل، شمع، انژکتور و شرایط مکانیکی موتور نیز می‌توانند علائم مشابه ایجاد کنند. بنابراین ریپ زدن خودرو به‌تنهایی خرابی دسته‌سیم را اثبات نمی‌کند.

ارتباط با سنسورهای موتور

سنسورهایی مانند سنسور دور موتور، دمای آب و سنسورهای مرتبط با هوای ورودی برای عملکرد صحیح ECU ضروری هستند. اگر مسیر یک سنسور قطع یا اتصال آن ضعیف شود، داده غیرواقعی یا خطای مدار در دیاگ مشاهده می‌شود.

در مواردی که چند سنسور هم‌زمان خطای ولتاژ یا تغذیه دارند، باید مسیرهای مشترک، اتصال بدنه و کانکتور ECU پیش از تعویض سنسورها بررسی شوند.

علائمی که بررسی سیم کشی موتور را ضروری می‌کنند

• ثبت چند خطای الکتریکی هم‌زمان در ECU؛
• ریپ زدن یا خاموش شدن متناوب موتور؛
• تغییر کارکرد موتور هنگام حرکت دادن دسته‌سیم؛
• خطای انژکتور یا سیستم جرقه با وجود سلامت خود قطعه؛
• خطای سنسورهای مختلف از نوع مدار باز یا اتصال کوتاه؛
• شکستگی قفل کانکتورها؛
• عقب رفتن پین داخل سوکت؛
• خشک و شکننده شدن روکش سیم‌ها؛
• آثار سوختگی یا تماس دسته‌سیم با قسمت داغ موتور؛
• نفوذ روغن یا رطوبت به کانکتورها؛
• وجود وصله‌ها و تعمیرات متعدد قبلی.

چراغ چک به معنی خرابی IK01142180 نیست

چراغ چک فقط نشان می‌دهد ECU یک خطا در سیستم مدیریت موتور شناسایی کرده است. خطا می‌تواند از سنسور، انژکتور، سیستم جرقه، سوخت‌رسانی یا حتی مشکل مکانیکی موتور ناشی شود.

اگر کد خطا ماهیت الکتریکی دارد، سیم‌کشی یکی از گزینه‌های بررسی است؛ اما باید با اندازه‌گیری ولتاژ، پیوستگی و بررسی کانکتور مشخص شود مشکل واقعاً از دسته‌سیم است.

خاموش شدن خودرو روی دست‌انداز

اگر موتور هنگام عبور از دست‌انداز یا لرزش شدید خاموش می‌شود و دوباره روشن می‌شود، سیم نیمه‌قطع یا کانکتور شل می‌تواند یکی از دلایل باشد. ممکن است هادی داخل روکش شکسته باشد ولی ظاهر سیم کاملاً سالم دیده شود.

بررسی دسته‌سیم هنگام مشاهده پارامترهای زنده دیاگ می‌تواند برای پیدا کردن این نوع ایراد مفید باشد.

چند خطای هم‌زمان و مسیر مشترک

وقتی چند سنسور مستقل در یک زمان خطا می‌دهند، احتمال خراب شدن هم‌زمان همه آن‌ها کمتر از وجود یک ایراد مشترک است. مسیر تغذیه، اتصال بدنه، کانکتور ECU یا بخشی از دسته‌سیم باید بررسی شود.

تعویض چند سنسور بدون بررسی مسیر مشترک می‌تواند هزینه غیرضروری ایجاد کند.

آسیب حرارتی سیم‌کشی

محفظه موتور محیطی با دمای بالاست. اگر بست‌های سیم‌کشی شکسته باشند، دسته‌سیم ممکن است به قطعات داغ نزدیک شود و روکش آن خشک یا ذوب شود. آسیب عایق می‌تواند اتصال کوتاه میان سیم‌ها یا اتصال به بدنه ایجاد کند.

هنگام نصب دسته‌سیم جدید باید تمام بست‌ها و روکش‌های حرارتی در محل استاندارد قرار بگیرند.

روغنی شدن و آلودگی کانکتورها

وجود روغن روی سطح سیم‌کشی به‌تنهایی به معنی خرابی نیست، اما نشتی موتور باید رفع شود. اگر روغن وارد داخل کانکتور شود، وضعیت پین‌ها و آب‌بندی سوکت نیاز به بررسی دارد.

رطوبت نیز می‌تواند پایه‌ها را اکسید کند و مقاومت تماس را افزایش دهد. در این حالت ممکن است خطا فقط گاهی ظاهر شود.

پین عقب‌رفته در کانکتور

گاهی سوکت از بیرون کاملاً بسته می‌شود ولی یکی از پین‌ها داخل کانکتور عقب رفته است. در چنین حالتی یک مدار بدون تماس می‌ماند و ممکن است خطای سنسور یا عملگر ثبت شود.

این ایراد پیش از تعویض کامل دسته‌سیم باید با بررسی دقیق کانکتورها رد شود.

تفاوت با سیم کشی TU5 اتوماتیک

در پارت مارکت سیم کشی موتور TU5 پژو 405 و پارس اتوماتیک YG20241950 نیز به‌عنوان یک قطعه مستقل وجود دارد. این موضوع نشان می‌دهد گیربکس و معماری قوای محرکه می‌تواند در انتخاب سیم‌کشی مؤثر باشد.

اگر خودرو اتوماتیک است، IK01142180 نباید بدون تطبیق شماره فنی با آن نسخه استفاده شود.

آیا این دسته سیم برای همه پژو پارس TU5 مناسب است؟

خیر. خود پارت مارکت چند دسته‌سیم TU5 متفاوت برای پژو پارس دارد و برخی به ECU مشخصی مانند Bosch ME7.4.4 یا نسخه اتوماتیک اختصاص دارند. بنابراین پارس TU5 بودن خودرو به‌تنهایی کافی نیست.

طبق مشخصات درج‌شده در فروشگاه، IK01142180 برای خودروهای موردنظر از سال 1397 به بعد ثبت شده است؛ با این حال اگر خودرو در گذشته ECU یا سیم‌کشی تعویض‌شده داشته، باید قطعه فعلی ملاک باشد.

آیا برای همه پژو 405های TU5 مناسب است؟

پارت مارکت پژو 405 را نیز در کاربرد این محصول ثبت کرده است. با این حال باید TU5 بودن موتور و بازه تولید اعلام‌شده در فروشگاه بررسی شود.

در 405های دارای سیستم مدیریت موتور متفاوت، کد دسته‌سیم می‌تواند تغییر کند. بنابراین تطبیق شماره همچنان ضروری است.

تفاوت دسته سیم موتور با دسته سیم اصلی و کابین

دسته سیم موتور روی مدارهای مدیریت پیشرانه تمرکز دارد. در مقابل، سیم‌کشی اصلی و کابین تجهیزات گسترده‌تری از بدنه و اتاق را پوشش می‌دهند. این مجموعه‌ها از طریق کانکتورهای رابط به هم متصل می‌شوند، اما یک قطعه نیستند.

اگر مشکل مربوط به چراغ‌ها، شیشه‌بالابر یا تجهیزات کابین است، نباید بدون بررسی نقشه به IK01142180 نسبت داده شود.

آیا دسته سیم قابل تعمیر است؟

اگر آسیب محدود به یک سیم یا کانکتور باشد، تعمیر اصولی ممکن است کافی باشد. سیم جایگزین باید سطح مقطع مناسب داشته باشد و اتصال در برابر گرما و لرزش مقاوم باشد.

اگر سیم‌کشی در نقاط متعدد وصله شده، کانکتورها سوخته یا روکش بخش بزرگی از مجموعه فرسوده شده باشد، تعویض کامل با کد صحیح گزینه مطمئن‌تری است.

چرا تعمیر با چسب برق ساده مناسب نیست؟

پیچاندن سیم و پوشاندن آن با چسب برق در موتورخانه دوام مناسبی ندارد. گرما، روغن و لرزش می‌توانند اتصال را ضعیف کنند و مقاومت محل اتصال افزایش یابد.

در مدارهای سنسوری حتی مقاومت اضافه می‌تواند مقدار سیگنال را تغییر دهد. تعمیر باید با روش استاندارد سیم‌کشی خودرو انجام شود.

نکات مهم پیش از سفارش IK01142180

• کد روی سیم‌کشی فعلی با IK01142180 تطبیق داده شود.
• TU5 بودن موتور خودرو تأیید شود.
• مدل خودرو، پژو 405 یا پژو پارس، مشخص باشد.
• سال تولید با بازه ثبت‌شده در فروشگاه، از 1397 به بعد، تطبیق داده شود.
• نوع ECU و فرم کانکتور آن بررسی شود.
• نوع پدال و دریچه گاز روی خود خودرو کنترل شود.
• نسخه‌های ME7.4.4 یا سایر EMSها بدون مدرک معادل این کد فرض نشوند.
• در خودروی اتوماتیک، سیم‌کشی مخصوص همان نسخه بررسی شود.
• اگر ECU یا دسته‌سیم در گذشته تعویض شده، قطعه فعلی ملاک قرار گیرد.

نکات نصب سیم کشی موتور

پیش از باز کردن کانکتورهای ECU و موتور، باتری باید مطابق دستورالعمل ایمنی خودرو جدا شود. کانکتورها از قفل مخصوص خود باز شوند و کشیدن مستقیم سیم برای خارج کردن سوکت مناسب نیست.

دسته‌سیم جدید باید از مسیر کارخانه‌ای عبور کند. اگر یک شاخه برای رسیدن به قطعه مربوط تحت کشش است، احتمال اشتباه بودن مسیر نصب یا نسخه سیم‌کشی باید بررسی شود.

آیا IK01142180 نیاز به کدگذاری دارد؟

خود سیم‌کشی حافظه نرم‌افزاری ندارد و برای آن عملیات برنامه‌ریزی یا تعریف انجام نمی‌شود. وظیفه این قطعه برقرار کردن مسیرهای الکتریکی است.

اگر ECU یا یونیت دیگری هم‌زمان تعویض شود، الزامات نرم‌افزاری و پیکربندی همان یونیت باید جداگانه بررسی شوند.

کنترل پس از نصب

پس از نصب، همه کانکتورها، بست‌ها و نقاط اتصال بدنه بازبینی شوند. سپس خودرو روشن شود و حافظه خطا با دیاگ بررسی گردد.

دور آرام، پاسخ پدال گاز، چراغ چک و مدارهایی که پیش از تعمیر خطا داشتند باید کنترل شوند. باقی ماندن یک خطا الزاماً به معنی معیوب بودن دسته‌سیم جدید نیست و خود سنسور یا عملگر نیز ممکن است ایراد داشته باشد.

محصولات و صفحات مرتبط در پارت مارکت

برای مشاهده سایر نسخه‌ها می‌توانید دسته‌بندی سیم کشی موتور خودرو را بررسی کنید. این صفحه به‌خوبی نشان می‌دهد برای یک خانواده موتور چند کد مستقل وجود دارد.

محصول YG20241938 برای TU5 پژو 405 و پارس، نسخه TU5 با ECU بوش ME7.4.4 و سیم کشی TU5 نسخه اتوماتیک YG20241950 قطعات مرتبط برای مقایسه هستند، اما هیچ‌یک بدون تطبیق کد جایگزین مستقیم IK01142180 محسوب نمی‌شوند.

اگر بین کدها یا نسخه ECU تردید وجود دارد، پیش از سفارش می‌توان از صفحه تماس با پارت مارکت برای ارائه کد و مشخصات قطعه فعلی استفاده کرد.

سوالات متداول سیم کشی موتور TU5 یورو 5 IK01142180

کد فنی این دسته سیم چیست؟

کد محصول IK01142180 است و طبق مشخصات درج‌شده در پارت مارکت برای پژو 405 و پژو پارس TU5 ثبت شده است.

این سیم کشی برای چه سال‌هایی است؟

طبق مشخصات درج‌شده در فروشگاه، کاربرد آن از سال 1397 به بعد اعلام شده است. با این حال در خودرویی که ECU یا سیم‌کشی آن تعویض شده، کد قطعه فعلی باید ملاک قرار گیرد.

آیا با سیم کشی بوش ME7.4.4 مشترک است؟

جایگزینی مستقیم تأیید نشده است. پارت مارکت سیم‌کشی TU5 با ECU Bosch ME7.4.4 را به‌صورت محصول مستقلی عرضه می‌کند، بنابراین نوع ECU باید پیش از خرید بررسی شود.

آیا برای پارس و 405 هر دو قابل استفاده است؟

بله، طبق مشخصات درج‌شده در پارت مارکت هر دو خودرو در کاربرد محصول ذکر شده‌اند؛ البته موتور باید TU5 و سایر مشخصات سیم‌کشی با IK01142180 هماهنگ باشند.

اگر خودرو ریپ می‌زند باید دسته سیم تعویض شود؟

خیر. شمع، کوئل، انژکتور، سنسورها و سیستم سوخت‌رسانی نیز می‌توانند عامل باشند. دسته‌سیم باید پس از تست مدار و تأیید خرابی تعویض شود.

آیا خود سیم کشی نیاز به تعریف یا برنامه‌ریزی دارد؟

خیر. دسته‌سیم حافظه نرم‌افزاری ندارد. اگر ECU یا یونیت دیگری تعویض شود، شرایط برنامه‌ریزی همان یونیت باید جداگانه بررسی شود.

جمع‌بندی انتخاب IK01142180

سیم کشی موتور TU5 پژو پارس و 405 یورو 5 IK01142180 یک نسخه مشخص از دسته‌سیم موتور این خانواده خودروهاست. طبق اطلاعات پارت مارکت، این محصول برای پژو 405 و پژو پارس، موتور TU5 و از سال 1397 به بعد ثبت شده است. این اطلاعات باعث می‌شود محصول حاضر را نتوان یک سیم‌کشی عمومی برای تمام خودروهای TU5 دانست.

وجود سیم‌کشی‌های مستقل برای Bosch ME7.4.4، نسخه اتوماتیک و کدهای دیگر TU5 نشان می‌دهد نوع ECU و شماره فنی در انتخاب اهمیت زیادی دارند. پیش از سفارش باید کد IK01142180، کانکتور ECU، نوع پدال و دریچه گاز و سیم‌کشی نصب‌شده روی خودرو بررسی شوند.

اگر هدف از تعویض رفع چراغ چک، ریپ یا خاموشی موتور است، ابتدا مدار مربوط با دیاگ و اندازه‌گیری الکتریکی عیب‌یابی شود. تعویض کامل دسته‌سیم زمانی انتخاب منطقی‌تری است که قطعی، آسیب کانکتورها، سوختگی یا فرسودگی گسترده خود مجموعه تأیید شده باشد.
