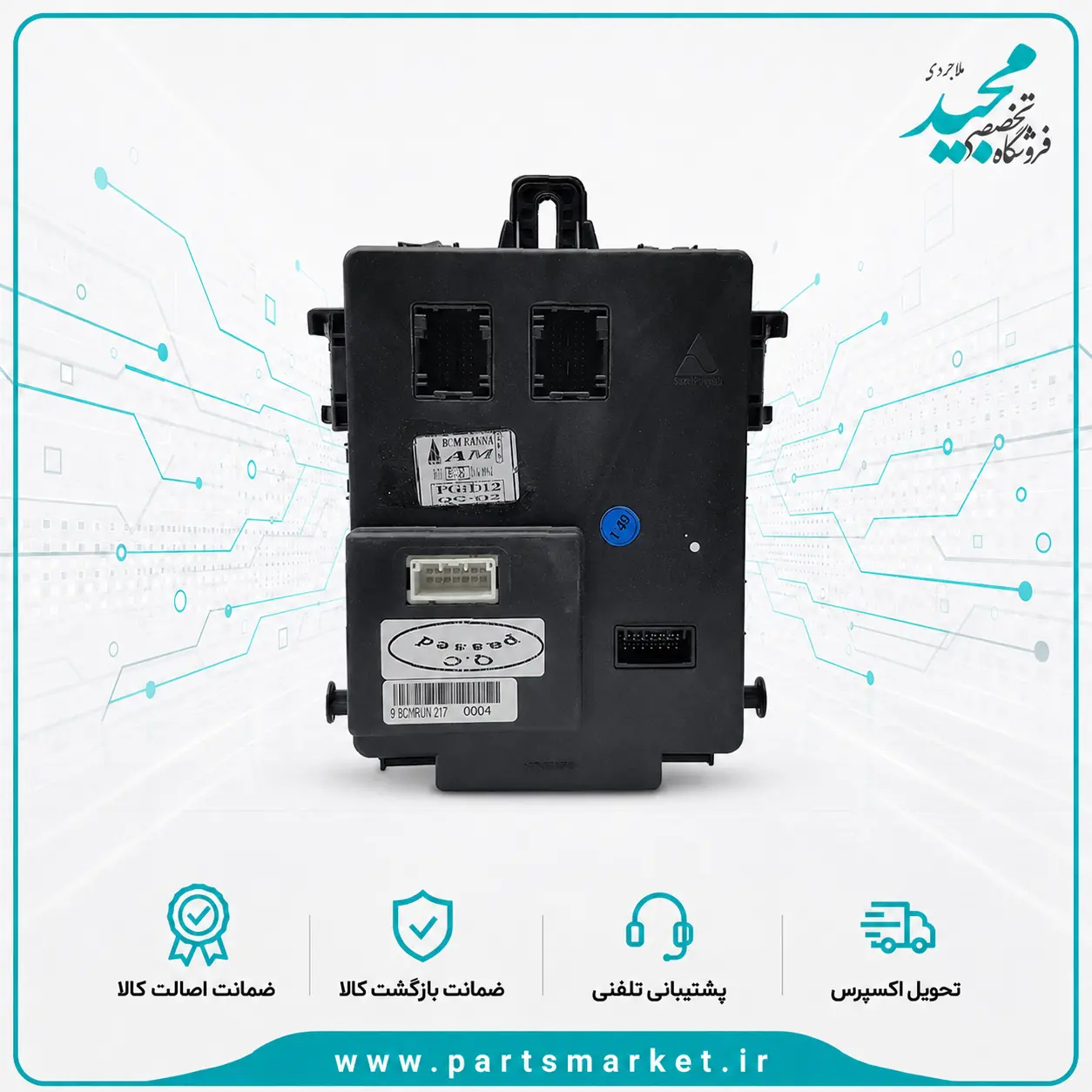

در انتخاب نود داخل اتاق رانا، مهم‌ترین معیار فقط نام CBM یا BCM نیست؛ شماره فنی، سازنده و معماری برق خودرو باید هم‌زمان با قطعه نصب‌شده روی خودرو تطبیق داده شوند. نود داخل اتاق CBM-BCM رانا IK00381180 سازه پویش یک یونیت الکترونیکی مربوط به شبکه مالتی‌پلکس رانا است که با شماره فنی IK00381180 شناخته می‌شود. طبق مشخصات درج‌شده در پارت مارکت، این محصول برای رانا، خودروهای تولیدی از سال 1391 تا 1396، با برند سازه پویش ثبت شده است.

این قطعه در گروه نود داخل اتاق سامانه مالتی‌پلکس قرار دارد. در صفحه فروشگاه، محل قرارگیری آن داخل اتاق و زیر داشبورد اعلام شده است. هنگام سفارش بهتر است شماره IK00381180، نام سازه پویش و اطلاعات روی لیبل یونیت فعلی خودرو بررسی شوند؛ زیرا برای رانا و خودروهای هم‌خانواده، نودهای دیگری با شماره‌های فنی و سازندگان متفاوت نیز وجود دارند.

مشخصات نود CBM-BCM رانا IK00381180

شماره IK00381180 مهم‌ترین شناسه فنی قابل استفاده برای تطبیق این محصول است. اگر همین کد روی نود قبلی رانا دیده می‌شود، انتخاب قطعه روشن‌تر خواهد بود. اگر شماره یونیت خودرو متفاوت است، نباید فقط به دلیل شباهت ظاهری یا سازه پویش بودن، این نود را جایگزین مستقیم آن در نظر گرفت.

CBM-BCM در رانا چه نقشی دارد؟

در خودروهای مالتی‌پلکس، بخشی از تجهیزات برقی بدنه از طریق یونیت‌های الکترونیکی مدیریت می‌شوند. این یونیت‌ها وضعیت کلیدها و ورودی‌های مختلف را دریافت کرده و بر اساس منطق تعریف‌شده، فرمان لازم را به مصرف‌کننده‌ها یا سایر نودهای شبکه منتقل می‌کنند. CBM-BCM یکی از نودهای مرتبط با تجهیزات داخل کابین و بدنه خودرو است.

در منابع تخصصی مربوط به سیستم اکوماکس سازه پویش، CBM به‌عنوان یونیتی زیر داشبورد معرفی می‌شود که با تعدادی از فرمان‌های مربوط به دسته‌چراغ، دسته برف‌پاک‌کن و تجهیزات برقی بدنه ارتباط دارد. این ساختار باعث می‌شود مشکل در خود نود یا ارتباط آن با شبکه بتواند بیش از یک عملکرد را تحت تأثیر قرار دهد.

با این حال، بروز چند ایراد برقی به‌صورت هم‌زمان به معنی خرابی قطعی CBM نیست. افت ولتاژ باتری، قطع تغذیه، اتصال بدنه ضعیف، خرابی کانکتورها، آسیب سیم‌کشی یا اشکال در سایر بخش‌های شبکه نیز می‌تواند علائم مشابهی ایجاد کند. بنابراین تعویض نود بهتر است بعد از عیب‌یابی انجام شود.

چرا شماره IK00381180 در خرید اهمیت دارد؟

در یونیت‌های الکترونیکی خودرو، شماره فنی نسبت به عباراتی مانند «BCM رانا» معیار دقیق‌تری است. IK00381180 این محصول را از نودهای دیگری که ممکن است برای رانا، 206 یا سایر خودروهای هم‌خانواده استفاده شوند تفکیک می‌کند.

اگر یونیت قبلی خودرو موجود است، بهتر است پیش از سفارش از لیبل آن عکس واضح تهیه شود. شماره فنی، نام سازنده و سایر شناسه‌های روی قطعه را ثبت کنید. این کار به‌ویژه زمانی اهمیت دارد که خودرو در گذشته تعمیرات برقی داشته یا احتمال تعویض نود در آن وجود دارد.

اگر کد IK00381180 روی قطعه فعلی وجود ندارد، ابتدا باید مشخص شود آیا شماره متفاوت به‌صورت رسمی با آن جایگزین شده است یا خیر. صفحه فعلی پارت مارکت شماره جایگزین دیگری برای این محصول اعلام نکرده است؛ بنابراین نباید کد دیگری را بدون منبع معتبر معادل IK00381180 معرفی کرد.

سازگاری با رانا مدل 1391 تا 1396

طبق مشخصات درج‌شده در پارت مارکت، بازه سال تولید خودرو برای این نود از 1391 تا 1396 است. این اطلاعات در انتخاب اولیه بسیار مفید هستند، اما سال ساخت به‌تنهایی جای بررسی یونیت نصب‌شده روی خودرو را نمی‌گیرد.

در طول تولید یک خودرو ممکن است معماری برق، تأمین‌کننده قطعات یا نسخه نود تغییر کند. همچنین خودرویی که قبلاً تعمیر شده است ممکن است در حال حاضر قطعه‌ای متفاوت از تجهیز اولیه کارخانه داشته باشد. بنابراین شماره فنی و برند نود فعلی باید همراه با سال تولید بررسی شوند.

برای احراز سازگاری چه مواردی بررسی شوند؟

• وجود شماره IK00381180 روی قطعه قبلی یا اطلاعات معتبر خودرو؛
• برند سازه پویش؛
• رانا بودن خودرو؛
• سال تولید، به‌خصوص بازه 1391 تا 1396 ثبت‌شده در فروشگاه؛
• شکل و آرایش کانکتورها؛
• تمام شناسه‌های قابل خواندن روی لیبل نود قدیمی؛
• نوع شبکه شناسایی‌شده با دستگاه عیب‌یاب؛
• سابقه تغییر در سیم‌کشی یا تعویض نود خودرو.

تفاوت IK00381180 با نود سه سوکت پژو 206 سازه پویش

یکی از محصولات نزدیک از نظر سازنده و خانواده قطعه، نود داخل اتاق CBM-BCM پژو 206 سه سوکت IK00486380 سازه پویش است.

هر دو محصول توسط سازه پویش عرضه شده‌اند، اما شماره فنی و کاربرد آن‌ها متفاوت است. IK00486380 در فروشگاه برای پژو 206 و 206 SD از سال 1395 به بعد ثبت شده، در حالی که IK00381180 برای رانا و بازه 1391 تا 1396 معرفی شده است.

بنابراین یکسان بودن سازنده به معنی یکسان بودن نود نیست. حتی اگر شکل کلی دو یونیت نزدیک باشد، شماره فنی، کانکتورها و پیکربندی شبکه باید بررسی شوند.

تفاوت با CBM-BCM چهار سوکت کروز برای رانا

پارت مارکت یک محصول دیگر برای خانواده رانا و 206 با عنوان نود داخل اتاق CBM-BCM چهار سوکت 206 رانا IK00439280-IK00750180 کروز دارد. این قطعه از برند کروز و با شماره‌های متفاوت ثبت شده است.

اشتراک در نام رانا یا CBM-BCM برای جایگزینی مستقیم کافی نیست. اگر خودروی شما در حال حاضر سازه پویش IK00381180 دارد، نمونه کروز نباید بدون بررسی سازگاری شبکه، کانکتورها و سیم‌کشی نصب شود.

در قطعات مالتی‌پلکس، حتی زمانی که دو یونیت نقش عمومی مشابهی دارند، تفاوت سخت‌افزار یا پیکربندی می‌تواند مانع جایگزینی مستقیم شود. تغییر دادن سیم‌کشی برای جا زدن یک یونیت متفاوت نیز روش مناسبی برای تطبیق قطعه نیست.

تفاوت با نود چهار سوکت EKS

نمونه دیگری که از نظر عنوان CBM-BCM به این خانواده نزدیک است، نود CBM-BCM پژو 206 IK00756680-IK00756580 چهارسوکت EKS است.

برند EKS، کدهای IK00756680 و IK00756580 و کاربرد ثبت‌شده آن با محصول حاضر متفاوت است. بنابراین نود سازه پویش رانا را نباید صرفاً بر اساس واژه CBM-BCM با این نمونه یکی دانست.

چه علائمی می‌توانند بررسی نود داخل اتاق را ضروری کنند؟

اختلال در نود داخل اتاق ممکن است با ایرادهای مختلف تجهیزات بدنه همراه شود، اما هیچ‌یک از موارد زیر به‌تنهایی خرابی IK00381180 را اثبات نمی‌کنند:

• اختلال هم‌زمان در چند مصرف‌کننده برقی داخل خودرو؛
• عملکرد نامنظم برخی چراغ‌ها یا راهنماها؛
• اختلال در برخی عملکردهای برف‌پاک‌کن یا تجهیزات رفاهی؛
• ثبت خطای ارتباطی مرتبط با CBM-BCM؛
• عدم برقراری ارتباط دستگاه عیب‌یاب با نود؛
• وجود رطوبت یا سولفاته شدن در کانکتورها؛
• آثار داغ‌شدگی یا سوختگی روی یونیت یا دسته‌سیم.

علائمی مانند کار نکردن راهنما، شیشه‌بالابر یا برف‌پاک‌کن می‌توانند علت‌های ساده‌تری مانند خرابی کلید، فیوز، موتور، سیم‌کشی یا اتصال بدنه داشته باشند. بنابراین بهتر است تعمیرکار قبل از تعویض یونیت، مسیر عیب‌یابی را کامل کند.

بررسی‌های لازم پیش از تعویض IK00381180

کنترل تغذیه و اتصال بدنه

نبود برق مناسب یکی از دلایلی است که می‌تواند یک نود سالم را ظاهراً خراب نشان دهد. پیش از تعویض باید فیوزهای مرتبط، ولتاژ ورودی و اتصال بدنه یونیت طبق نقشه مناسب خودرو بررسی شوند.

بازرسی کانکتورها

کانکتورها باید از نظر عقب رفتن پایه‌ها، شل شدن اتصال، تغییر رنگ ناشی از گرما، سولفاته شدن و آثار رطوبت بررسی شوند. ایراد در یک پین می‌تواند باعث اختلال مقطعی و ثبت خطاهای ارتباطی شود.

بررسی شبکه با دیاگ

عدم شناسایی CBM-BCM در دستگاه عیب‌یاب لزوماً به معنی سوختن یونیت نیست. اگر چند نود به‌صورت هم‌زمان ارتباط ندارند، مشکل شبکه یا تغذیه مشترک نیز باید بررسی شود.

تطبیق شماره فنی

پیش از خرید شماره IK00381180 با لیبل یونیت قبلی مقایسه شود. اگر شماره متفاوت است، بهتر است ابتدا آن کد به‌صورت مستقل بررسی شود تا مشخص شود مربوط به کدام نسخه و معماری است.

محل قرارگیری نود رانا

طبق مشخصات درج‌شده در پارت مارکت، این یونیت داخل اتاق و زیر داشبورد قرار می‌گیرد. هنگام باز کردن نود باید از کشیدن دسته‌سیم یا فشار دادن کانکتورها خودداری شود.

اگر در ناحیه زیر داشبورد آثار نفوذ آب یا رطوبت مشاهده می‌شود، علت آن باید قبل از نصب قطعه جدید برطرف شود. اتصال رطوبت به پایه‌های یونیت می‌تواند باعث خوردگی یا اختلال الکتریکی شود و در صورت باقی ماندن علت اصلی، قطعه جدید نیز در معرض آسیب خواهد بود.

آیا نود نو مستقیماً قابل نصب است؟

طبق مشخصات فروشگاه، این محصول «نو و آکبند» ثبت شده است. با این حال، نو بودن یک یونیت الکترونیکی لزوماً به معنی آماده کار بودن بدون هیچ بررسی یا عملیات نرم‌افزاری در تمام خودروها نیست.

در اطلاعات صفحه محصول، نیاز یا عدم نیاز قطعی IK00381180 به تعریف، پیکربندی یا برنامه‌ریزی پس از نصب ذکر نشده است. بنابراین نمی‌توان با اطمینان گفت هر نمونه صرفاً با اتصال سوکت‌ها قابل استفاده است یا حتماً به برنامه‌ریزی نیاز دارد.

بعد از نصب بهتر است وضعیت شناسایی یونیت در شبکه و عملکرد تجهیزات مربوطه با دستگاه عیب‌یاب مناسب بررسی شود. اگر مراحل نرم‌افزاری خاصی برای همان خودرو لازم باشد، انجام آن باید توسط فرد متخصص و با ابزار مناسب صورت گیرد.

نکات مهم هنگام نصب

اگر نود قبلی سوخته است، علت آسیب قبل از نصب قطعه جایگزین مشخص شود. اتصال کوتاه در یکی از مصرف‌کننده‌ها یا سیم‌کشی می‌تواند به خروجی‌های یونیت آسیب بزند. نصب نود جدید بدون رفع مشکل اصلی ممکن است باعث تکرار خرابی شود.

همچنین کانکتورها باید بدون فشار غیرطبیعی در جای خود قرار بگیرند. اگر شکل یا قفل سوکت با قطعه جدید مطابقت ندارد، نباید برای نصب، سیم‌ها یا کانکتور دستکاری شوند. چنین تفاوتی معمولاً نشانه‌ای است که سازگاری قطعه باید دوباره بررسی شود.

مقایسه با گزینه‌های نزدیک رانا و 206

این مقایسه نشان می‌دهد که شباهت در نام CBM-BCM برای انتخاب کافی نیست. سازنده، شماره فنی و کاربرد ثبت‌شده هر قطعه تفاوت دارد. محصول مرتبط می‌تواند برای مقایسه مفید باشد، اما تا زمانی که سازگاری فنی تأیید نشده، نباید به‌عنوان جایگزین مستقیم معرفی شود.

راهنمای سفارش نود CBM-BCM رانا

قبل از ثبت سفارش بهتر است تصویر واضحی از لیبل یونیت قدیمی، شماره فنی و کانکتورها تهیه شود. اگر IK00381180 و نام سازه پویش روی نود فعلی وجود دارند و خودرو در بازه ثبت‌شده فروشگاه قرار دارد، تطبیق محصول ساده‌تر خواهد بود.

اگر خودرو رانا پلاس است، شماره نود متفاوت است یا سیستم برق در گذشته تغییر کرده، سازگاری این محصول را صرفاً از روی نام «رانا» فرض نکنید. بررسی دستگاه عیب‌یاب و شماره فنی قطعه فعلی روش دقیق‌تری برای انتخاب است.

سوالات متداول نود داخل اتاق رانا IK00381180

این نود برای چه خودرویی ثبت شده است؟

طبق مشخصات مستقیم پارت مارکت، این محصول برای رانا ثبت شده است و بازه سال تولید خودرو از 1391 تا 1396 اعلام شده است.

شماره فنی این نود چیست؟

کد ثبت‌شده برای این محصول IK00381180 است. این شماره بهتر است با لیبل نود قبلی خودرو تطبیق داده شود.

آیا IK00486380 پژو 206 همان نود IK00381180 رانا است؟

خیر. هر دو سازه پویش هستند، اما شماره فنی و کاربرد ثبت‌شده متفاوت دارند. IK00486380 به‌عنوان نود سه سوکت پژو 206 و 206 SD ثبت شده است.

آیا نمونه کروز چهار سوکت روی رانا جایگزین این نود می‌شود؟

جایگزینی مستقیم از اطلاعات موجود قابل تأیید نیست. نمونه کروز شماره‌های فنی دیگری دارد و باید معماری شبکه و کانکتورها قبل از جایگزینی بررسی شوند.

اگر دیاگ با CBM ارتباط نگیرد، یعنی یونیت خراب است؟

خیر. نبود تغذیه، اتصال بدنه نامناسب، ایراد سیم‌کشی یا مشکل شبکه نیز می‌تواند باعث عدم ارتباط شود. این موارد باید قبل از تعویض بررسی شوند.

آیا نود نو IK00381180 نیاز به برنامه‌ریزی دارد؟

در اطلاعات تأییدشده صفحه محصول نیاز یا عدم نیاز قطعی به برنامه‌ریزی ذکر نشده است. این موضوع باید متناسب با خودرو و وضعیت یونیت توسط متخصص بررسی شود.

جمع‌بندی انتخاب IK00381180

نود داخل اتاق CBM-BCM رانا IK00381180 سازه پویش یک یونیت مشخص از سیستم برق بدنه رانا است که مهم‌ترین شناسه آن شماره IK00381180 و برند سازه پویش است. طبق مشخصات پارت مارکت، این محصول برای راناهای تولیدشده از سال 1391 تا 1396 ثبت شده، نو و آکبند و ساخت ایران است و محل قرارگیری آن داخل اتاق زیر داشبورد اعلام شده است.

برای خرید صحیح، شماره فنی و یونیت نصب‌شده روی خودرو را در اولویت قرار دهید. وجود نودهای نزدیک با برند کروز، EKS یا شماره IK00486380 نشان می‌دهد که عبارت CBM-BCM به‌تنهایی معیار کافی نیست. اگر خرابی نود نیز هنوز تأیید نشده است، بررسی تغذیه، کانکتورها، سیم‌کشی و خطاهای شبکه پیش از تعویض می‌تواند از خرید غیرضروری یا نصب یونیت نامتناسب جلوگیری کند.
