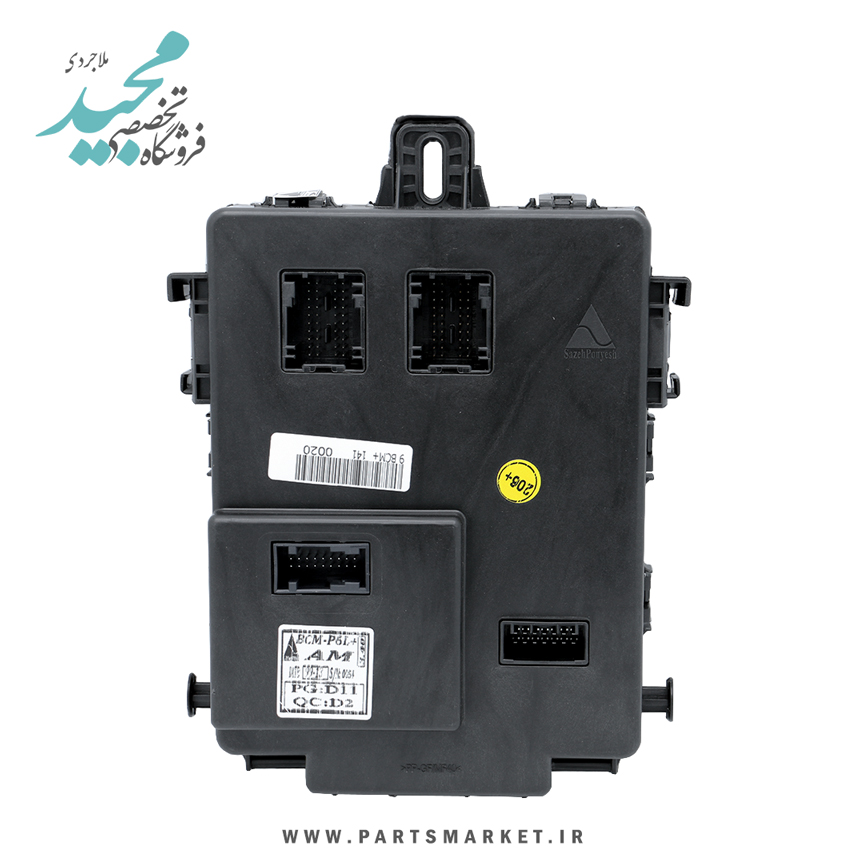

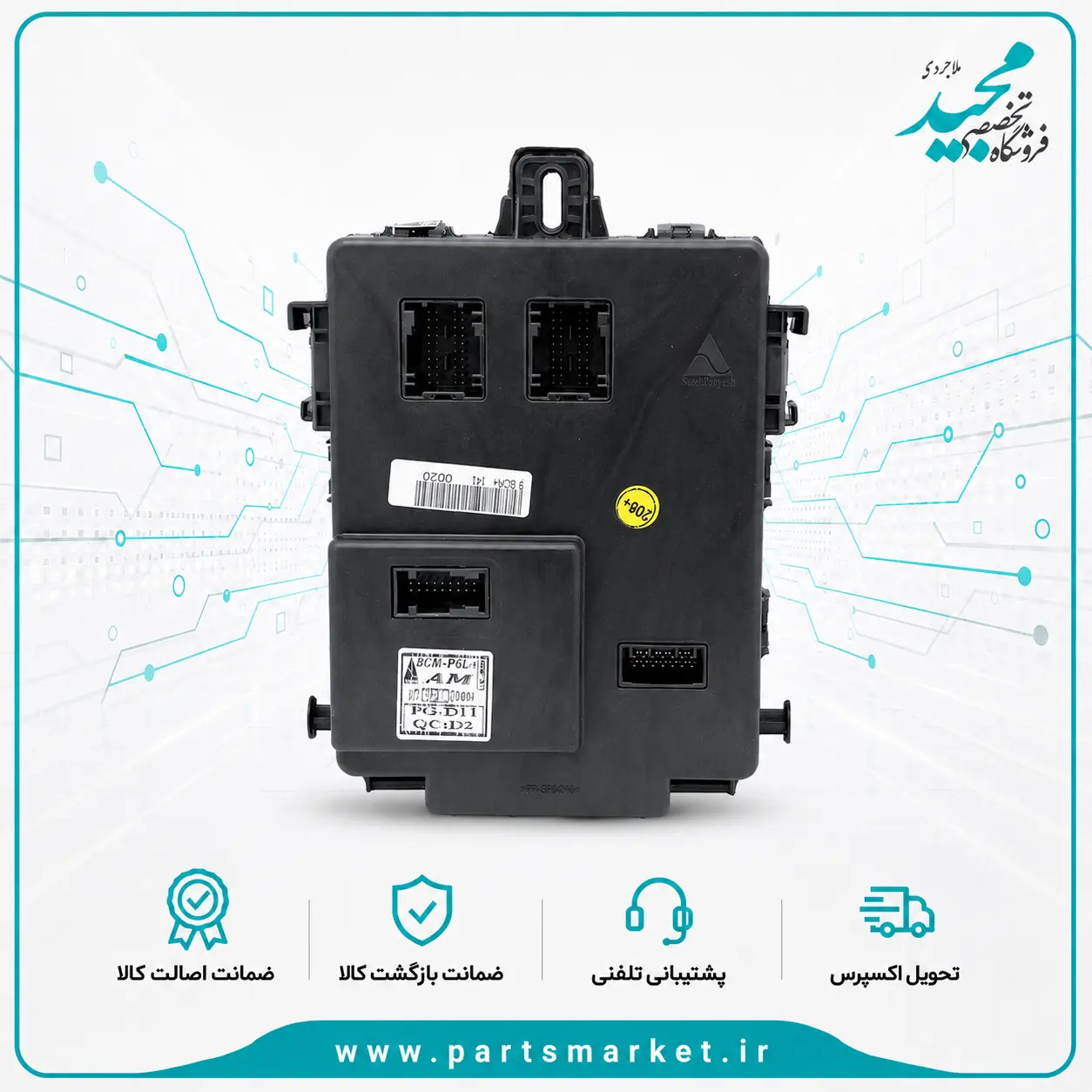

در خرید نود داخل اتاق پژو 206 و رانا، چهار سوکت بودن به‌تنهایی برای شناسایی نسخه صحیح کافی نیست. نود داخل اتاق CBM-BCM چهارسوکت پژو 206 رانا YG20240257 سازه پویش با کد YG20240257 شناخته می‌شود و بر اساس عنوان محصول، در خانواده نودهای برق بدنه مالتی‌پلکس پژو 206 و رانا قرار می‌گیرد. در چنین یونیت‌هایی، شماره فنی روی لیبل قطعه قبلی، سازنده، تعداد سوکت‌ها و نوع شبکه خودرو باید پیش از سفارش به‌صورت هم‌زمان بررسی شوند.

برای خانواده پژو 206 و رانا چند نود داخل اتاق متفاوت در پارت مارکت وجود دارد؛ بعضی سه سوکت، بعضی چهار سوکت و بعضی از برند کروز یا EKS هستند. همین تنوع نشان می‌دهد عبارت عمومی «BCM پژو 206» برای خرید قطعه دقیق نیست. اگر روی نود فعلی خودرو کدی غیر از YG20240257 درج شده است، حتی در صورت شباهت کامل ظاهر و تعداد کانکتورها، ابتدا باید همان شماره بررسی شود.

این محصول در گروه نود داخل اتاق سامانه مالتی‌پلکس قرار می‌گیرد. هنگام مقایسه، بهتر است محصولات نزدیک را فقط به‌عنوان مرجع تشخیص معماری در نظر گرفت، نه جایگزین مستقیم.

مشخصات نود CBM-BCM YG20240257

در بررسی زنده این نوبت، صفحه مستقیم محصول YG20240257 در نتایج قابل بازیابی پارت مارکت پیدا نشد. به همین دلیل اطلاعاتی مانند سال دقیق کاربرد، کشور سازنده، وضعیت نو یا کارکرده، محل نصب، نسخه سخت‌افزار و نرم‌افزار و نیاز یا عدم نیاز قطعی به برنامه‌ریزی در جدول بالا وارد نشده‌اند. این موارد نباید از روی سایر نودهای سازه پویش یا نودهای چهارسوکت مشابه حدس زده شوند.

CBM-BCM در پژو 206 و رانا چه نقشی دارد؟

CBM یا BCM یکی از یونیت‌های الکترونیکی مربوط به برق بدنه در معماری مالتی‌پلکس است. در سیستم مالتی‌پلکس، بخشی از فرمان‌های برقی به‌جای آنکه از طریق یک مسیر مستقیم و مستقل میان کلید و مصرف‌کننده منتقل شوند، توسط یونیت‌های شبکه دریافت و پردازش می‌شوند. سپس پیام یا فرمان لازم برای اجرای عملکرد مربوطه به خروجی مناسب یا یک نود دیگر ارسال می‌شود.

به همین دلیل نود داخل اتاق در مدیریت و هماهنگی بخشی از تجهیزات الکتریکی بدنه و کابین نقش دارد. اما فهرست دقیق ورودی‌ها و خروجی‌های YG20240257 باید از مستند همان نسخه استخراج شود و نباید قابلیت‌های یک BCM دیگر را بدون منبع معتبر به این محصول نسبت داد.

از نظر عیب‌یابی، اگر چند عملکرد برقی هم‌زمان دچار مشکل شوند، CBM-BCM می‌تواند یکی از بخش‌هایی باشد که بررسی می‌شود؛ با این حال، خرابی خود نود تنها احتمال نیست. قطع تغذیه، اتصال بدنه ضعیف، فیوز معیوب، آسیب کانکتورها یا مشکل در شبکه مالتی‌پلکس نیز می‌توانند علائم مشابهی ایجاد کنند.

اهمیت کد YG20240257

شماره YG20240257 مهم‌ترین شناسه این محصول است. در قطعات مالتی‌پلکس، عنوان‌هایی مانند «BCM 206»، «نود رانا» یا «چهار سوکت سازه پویش» هنوز می‌توانند به بیش از یک قطعه اشاره کنند. به همین دلیل شماره فنی روی لیبل قطعه قبلی باید اولویت اصلی باشد.

اگر روی نود فعلی خودرو YG20240257 درج شده است، تطبیق اولیه با این محصول بسیار روشن‌تر خواهد بود. اگر شماره‌ای مانند IK00486380، IK00439280، IK00750180، IK00756680 یا IK00756580 روی یونیت قبلی دیده می‌شود، آن شماره باید به‌صورت مستقل بررسی شود.

وجود یک کد متفاوت، حتی اگر تعداد کانکتورها یکسان باشد، می‌تواند نشان‌دهنده تفاوت در سازنده، معماری، پین‌آوت، نرم‌افزار یا کاربرد خودرو باشد. بنابراین شماره فنی نباید به دلیل شباهت ظاهری نادیده گرفته شود.

چهار سوکت بودن چه کمکی به تشخیص می‌کند؟

چهار سوکت بودن یکی از مشخصات اصلی این محصول است و برای کنترل فیزیکی قطعه مفید است. هنگام تطبیق می‌توان تعداد کانکتورها، فرم هر سوکت، محل قفل‌ها و آرایش کلی اتصالات را با نود قبلی مقایسه کرد.

با این حال، چهار سوکت بودن به‌تنهایی سازگاری را ثابت نمی‌کند. در پارت مارکت چند نود چهارسوکت برای خانواده پژو 206 وجود دارد که شماره و سازنده آن‌ها متفاوت است. برای نمونه، نود داخل اتاق CBM-BCM چهار سوکت 206 و رانا IK00439280-IK00750180 کروز یک محصول مستقل است.

بنابراین اگر قطعه خودرو چهار سوکت است اما شماره آن IK00439280 یا IK00750180 است، نباید YG20240257 سازه پویش را فقط به دلیل تعداد کانکتور مشابه جایگزین مستقیم دانست.

تفاوت با نسخه سه سوکت سازه پویش IK00486380

یکی از مهم‌ترین گزینه‌های مقایسه‌ای، نود داخل اتاق CBM-BCM پژو 206 سه سوکت IK00486380 سازه پویش است. این محصول از همان برند سازه پویش است، اما تعداد کانکتور و شماره فنی آن متفاوت است.

اشتراک برند به معنی یکسان بودن یونیت نیست. نسخه سه‌سوکت IK00486380 و نسخه چهارسوکت YG20240257 باید به‌عنوان محصولات جداگانه شناسایی شوند. اگر خودرو سه سوکت دارد، تغییر سیم‌کشی یا استفاده از تبدیل برای نصب نسخه چهار سوکت بدون مستند فنی معتبر روش مناسبی نیست.

تفاوت با نسخه چهار سوکت کروز IK00439280-IK00750180

محصول کروز با کدهای IK00439280 و IK00750180 نیز برای 206 و رانا ثبت شده است و از نظر کاربرد اسمی و تعداد سوکت بسیار به YG20240257 نزدیک است. با این حال، سازنده و کد فنی متفاوت‌اند.

این تفاوت مهم است، زیرا حتی در صورت یکسان بودن شکل قاب و تعداد سوکت‌ها، ممکن است پین‌آوت، نرم‌افزار یا پیکربندی داخلی متفاوت باشد. پارت مارکت برای محصول کروز یک صفحه مستقل دارد و همین موضوع نشان می‌دهد نباید آن را خودکار معادل YG20240257 دانست.

تفاوت با نسخه چهارسوکت EKS

نمونه نزدیک دیگر، نود داخل اتاق CBM-BCM پژو 206 چهارسوکت IK00756680-IK00756580 برند EKS است. این یونیت نیز چهار سوکت است اما شماره فنی و سازنده متفاوت دارد.

بنابراین در خانواده 206 دست‌کم چند نود چهار سوکت مستقل وجود دارد. برای جلوگیری از اشتباه، بهتر است هنگام سفارش عبارت «BCM چهار سوکت 206» استفاده نشود و کد دقیق قطعه اعلام شود.

تفاوت با نود CBM-BCM رانا IK00381180 سازه پویش

پارت مارکت نود داخل اتاق CBM-BCM رانا IK00381180 سازه پویش را نیز به‌صورت محصول مستقلی دارد. این قطعه از همان سازنده است اما شماره فنی متفاوتی دارد و برای رانا ثبت شده است.

وجود دو کد مستقل از یک برند برای رانا نشان می‌دهد که صرفاً برند سازه پویش و مدل خودرو برای انتخاب کافی نیست. اگر روی یونیت قبلی IK00381180 دیده می‌شود، YG20240257 را نباید بدون تأیید فنی جایگزین آن دانست.

آیا YG20240257 برای همه پژو 206ها مناسب است؟

خیر، چنین سازگاری عمومی قابل تأیید نیست. وجود نمونه سه‌سوکت سازه پویش و نمونه‌های چهارسوکت کروز و EKS نشان می‌دهد پژو 206 با چند نوع نود داخل اتاق عرضه شده است.

سال تولید، نوع شبکه، تأمین‌کننده سیستم برق و تغییرات دوره تولید می‌توانند در نوع نود اثر داشته باشند. به همین دلیل مدل خودرو فقط یک سرنخ اولیه است.

آیا این نود برای همه راناها مناسب است؟

برای رانا نیز نمی‌توان چنین نتیجه‌ای گرفت. وجود نود IK00381180 سازه پویش و نمونه‌های چهار سوکت کروز نشان می‌دهد رانا نیز بیش از یک نسخه نود داخل اتاق دارد.

اگر خودرو رانا یا رانا پلاس است، شماره روی قطعه قبلی، نوع کانکتورها و معماری شبکه باید بررسی شوند. نام «رانا» در عنوان محصول به‌تنهایی برای اعلام سازگاری کافی نیست.

روش احراز سازگاری قبل از خرید

• شماره YG20240257 روی نود فعلی بررسی شود.
• چهار سوکت بودن یونیت تأیید شود.
• برند سازه پویش روی لیبل قطعه بررسی شود.
• مدل دقیق خودرو، پژو 206، 206 SD، رانا یا رانا پلاس مشخص شود.
• تمام شماره‌های روی لیبل و بارکدها ثبت شوند.
• شکل و قفل هر چهار کانکتور مقایسه شوند.
• در صورت ابهام، نوع نود با دستگاه عیب‌یاب بررسی شود.
• سابقه تعویض نود یا تغییر دسته‌سیم خودرو در نظر گرفته شود.

اگر لیبل نود قبلی ناخوانا است، عکس کانکتورها و اطلاعات دیاگ می‌توانند در شناسایی کمک کنند. حدس زدن کد از روی ظاهر قاب روش مطمئنی نیست.

علائمی که بررسی CBM-BCM را ضروری می‌کنند

با توجه به نقش نود داخل اتاق در برق بدنه، بعضی ایرادها می‌توانند تعمیرکار را به سمت بررسی این یونیت هدایت کنند. موارد زیر فقط دلیل بررسی هستند و خرابی YG20240257 را قطعی نمی‌کنند:

• اختلال هم‌زمان در چند تجهیز برق بدنه؛
• قطع و وصل شدن بعضی عملکردهای کابین؛
• ثبت خطای ارتباط با BCM یا CBM؛
• عدم شناسایی نود داخل اتاق توسط دیاگ؛
• وجود خوردگی یا سولفاته شدن روی کانکتورها؛
• داغ‌شدگی یا تغییر رنگ یک سوکت؛
• تغییر علائم با حرکت دادن دسته‌سیم یا کانکتورها.

اگر فقط یک مصرف‌کننده مانند یک چراغ، قفل یا شیشه‌بالابر مشکل دارد، ابتدا همان مدار باید بررسی شود. خرابی یک مصرف‌کننده منفرد دلیل کافی برای تعویض BCM نیست.

بررسی‌های لازم قبل از تعویض نود

کنترل فیوز و تغذیه

نود داخل اتاق بدون ولتاژ صحیح نمی‌تواند کار کند. قطع یک فیوز یا افت ولتاژ ممکن است باعث شود یونیت در دیاگ دیده نشود یا چند عملکرد هم‌زمان از کار بیفتند. بنابراین تغذیه باید طبق نقشه همان خودرو بررسی شود.

کنترل اتصال بدنه

اتصال بدنه ضعیف می‌تواند باعث رفتار نامنظم یونیت و خطاهای ارتباطی شود. افت ولتاژ در مسیر منفی باید قبل از تعویض یونیت کنترل شود.

بازرسی چهار سوکت

هر چهار کانکتور باید از نظر شکستگی قفل، شل شدن پین، عقب رفتن پایه، سولفاته شدن و آثار حرارت بررسی شوند. یک پایه معیوب می‌تواند علائم گسترده‌ای ایجاد کند بدون آنکه برد نود خراب باشد.

بررسی شبکه با دیاگ

اگر CBM-BCM پاسخ نمی‌دهد، وضعیت سایر نودهای خودرو نیز باید بررسی شود. عدم ارتباط چند یونیت به‌صورت هم‌زمان می‌تواند نشانه مشکل شبکه یا تغذیه مشترک باشد.

عدم ارتباط دیاگ الزاماً خرابی نود نیست

«دیاگ نخواندن» یکی از علائمی است که ممکن است باعث شک به BCM شود، اما یک نود سالم نیز در صورت قطع برق یا شبکه پاسخ نمی‌دهد. به همین دلیل عدم ارتباط باید همراه با اندازه‌گیری تغذیه و بررسی خطوط شبکه تفسیر شود.

اگر برق و اتصال بدنه در سوکت صحیح هستند و فقط همین یونیت ارتباط ندارد، احتمال خرابی داخلی بیشتر می‌شود. این تشخیص باید بعد از حذف علل ساده‌تر انجام شود.

رطوبت و خوردگی کانکتورها

نود داخل اتاق نیز می‌تواند در معرض رطوبت ناشی از نفوذ آب، شست‌وشو یا نشتی قسمت‌های داخلی خودرو قرار گیرد. سولفاته شدن پایه‌ها می‌تواند ابتدا باعث ایراد متناوب و سپس قطع کامل ارتباط شود.

اگر روی نود قبلی یا سوکت‌ها آثار رطوبت دیده می‌شود، فقط تعویض قطعه کافی نیست. منبع نفوذ آب باید پیدا و اصلاح شود تا نود جدید نیز آسیب نبیند.

سوختگی یا ذوب‌شدگی سوکت چه معنایی دارد؟

اگر یکی از سوکت‌ها آثار داغ‌شدگی دارد، ممکن است اتصال ضعیف، مقاومت بالا یا جریان غیرعادی در مدار وجود داشته باشد. در چنین شرایطی باید سیم‌کشی و مصرف‌کننده مربوط به آن پایه بررسی شوند.

نصب مستقیم یک BCM جدید روی سوکت آسیب‌دیده می‌تواند باعث تکرار خرابی شود. تعمیر کانکتور و رفع علت اصلی قبل از نصب قطعه جایگزین ضروری است.

آیا این قطعه همان ECU موتور است؟

خیر. ECU موتور وظیفه کنترل پیشرانه، پاشش سوخت و جرقه را بر عهده دارد، در حالی که CBM-BCM به حوزه برق بدنه مرتبط است. این دو یونیت ممکن است روی شبکه خودرو با یکدیگر ارتباط داشته باشند، اما وظایف متفاوتی دارند.

بنابراین علائمی مانند ریپ زدن، افت توان یا افزایش مصرف سوخت نباید بدون عیب‌یابی به نود داخل اتاق نسبت داده شوند.

آیا YG20240257 بعد از نصب نیاز به برنامه‌ریزی دارد؟

در اطلاعات قابل بازیابی این نوبت، نیاز یا عدم نیاز قطعی این نود به برنامه‌ریزی، کدگذاری یا پیکربندی پس از نصب مشخص نشده است. بنابراین نمی‌توان گفت تمام نمونه‌های YG20240257 صرفاً با اتصال سوکت‌ها آماده استفاده‌اند.

از طرف دیگر، نباید بدون مستند معتبر ادعا کرد که همه نمونه‌ها حتماً نیاز به برنامه‌ریزی دارند. وضعیت واقعی باید بر اساس خودرو، نسخه نود و نتیجه دیاگ بررسی شود.

بعد از نصب، شناسایی شدن یونیت در شبکه، خواندن خطاها و تست عملکرد تجهیزات مرتبط اقدام مناسبی است. اگر عملیات نرم‌افزاری لازم باشد، باید مطابق نسخه همان خودرو انجام شود.

چرا نباید سوکت‌ها را برای نصب نسخه دیگر تغییر داد؟

اگر یک BCM دیگر چهار سوکت دارد اما شماره یا شکل کانکتورها متفاوت است، تغییر پین‌ها یا ساخت تبدیل بدون نقشه معتبر توصیه نمی‌شود. حتی سوکت‌های ظاهراً مشابه ممکن است پین‌آوت متفاوتی داشته باشند.

اتصال اشتباه می‌تواند باعث آسیب به خود نود، سایر یونیت‌های شبکه یا مصرف‌کننده‌های خودرو شود. اگر قطعه جدید با دسته‌سیم خودرو تطابق طبیعی ندارد، احتمال انتخاب اشتباه باید بررسی شود.

مقایسه گزینه‌های نزدیک

این جدول نشان می‌دهد حتی در یک خانواده خودرو و یک نوع کلی یونیت، چند شماره فنی متفاوت وجود دارد. بنابراین انتخاب باید بر اساس کد و معماری انجام شود، نه فقط مدل خودرو یا تعداد سوکت.

راهنمای سفارش YG20240257

پیش از سفارش، تصویر واضحی از لیبل نود فعلی و هر چهار کانکتور تهیه کنید. کد YG20240257 و نام سازه پویش باید با محصول موردنظر تطبیق داده شوند. اگر شماره دیگری روی قطعه وجود دارد، همان شماره را جداگانه بررسی کنید.

اگر خودرو پژو 206 یا رانا است اما از نمونه سه‌سوکت، کروز یا EKS استفاده می‌کند، نباید نسخه YG20240257 را صرفاً به دلیل چهارسوکت بودن یا شباهت ظاهری جایگزین کرد. در صورت نبود لیبل خوانا، تشخیص از طریق دیاگ و نقشه برق روش دقیق‌تری است.

سوالات متداول نود CBM-BCM YG20240257

این نود چند سوکت دارد؟

طبق عنوان محصول، این نسخه چهار سوکت است. با این حال، تعداد سوکت باید همراه کد YG20240257 برای تطبیق استفاده شود.

این نود برای چه خودروهایی است؟

عنوان محصول آن را برای پژو 206 و رانا معرفی می‌کند. سازگاری نهایی باید با شماره نود نصب‌شده روی همان خودرو تأیید شود.

آیا IK00486380 سه‌سوکت همان YG20240257 است؟

خیر. هر دو سازه پویش هستند اما تعداد سوکت و شماره فنی متفاوت دارند و نباید یکسان فرض شوند.

آیا نسخه کروز IK00439280-IK00750180 جایگزین مستقیم این محصول است؟

جایگزینی مستقیم از اطلاعات موجود قابل تأیید نیست. برند و شماره فنی متفاوت هستند، هرچند هر دو چهار سوکت و مرتبط با 206/رانا باشند.

اگر دیاگ BCM را شناسایی نکند، یونیت خراب است؟

لزوماً خیر. قطع تغذیه، اتصال بدنه نامناسب یا اختلال شبکه نیز می‌تواند باعث عدم ارتباط شود.

آیا YG20240257 پس از نصب نیاز به برنامه‌ریزی دارد؟

در اطلاعات قابل تأیید نیاز یا عدم نیاز قطعی به برنامه‌ریزی مشخص نشده است. این موضوع باید بر اساس همان خودرو و وضعیت یونیت بررسی شود.

جمع‌بندی انتخاب نود YG20240257

نود داخل اتاق CBM-BCM چهارسوکت پژو 206 رانا YG20240257 سازه پویش یک یونیت مشخص از شبکه برق بدنه است که مهم‌ترین شاخص‌های شناسایی آن کد YG20240257، برند سازه پویش و ساختار چهار سوکت هستند. در خرید این قطعه نباید فقط به عبارت «BCM 206» یا «BCM رانا» اکتفا کرد؛ زیرا چند نود دیگر با تعداد کانکتور مشابه اما شماره و سازنده متفاوت برای این خودروها وجود دارند.

پیش از سفارش، شماره فنی، برند، کانکتورها و اطلاعات روی لیبل نود قبلی را بررسی کنید. اگر خرابی قطعه نیز هنوز قطعی نشده است، تغذیه، اتصال بدنه، فیوزها، سوکت‌ها و شبکه باید قبل از تعویض کنترل شوند. این روش هم احتمال انتخاب نسخه صحیح را بیشتر می‌کند و هم از تعویض غیرضروری یک نود سالم جلوگیری خواهد کرد.
